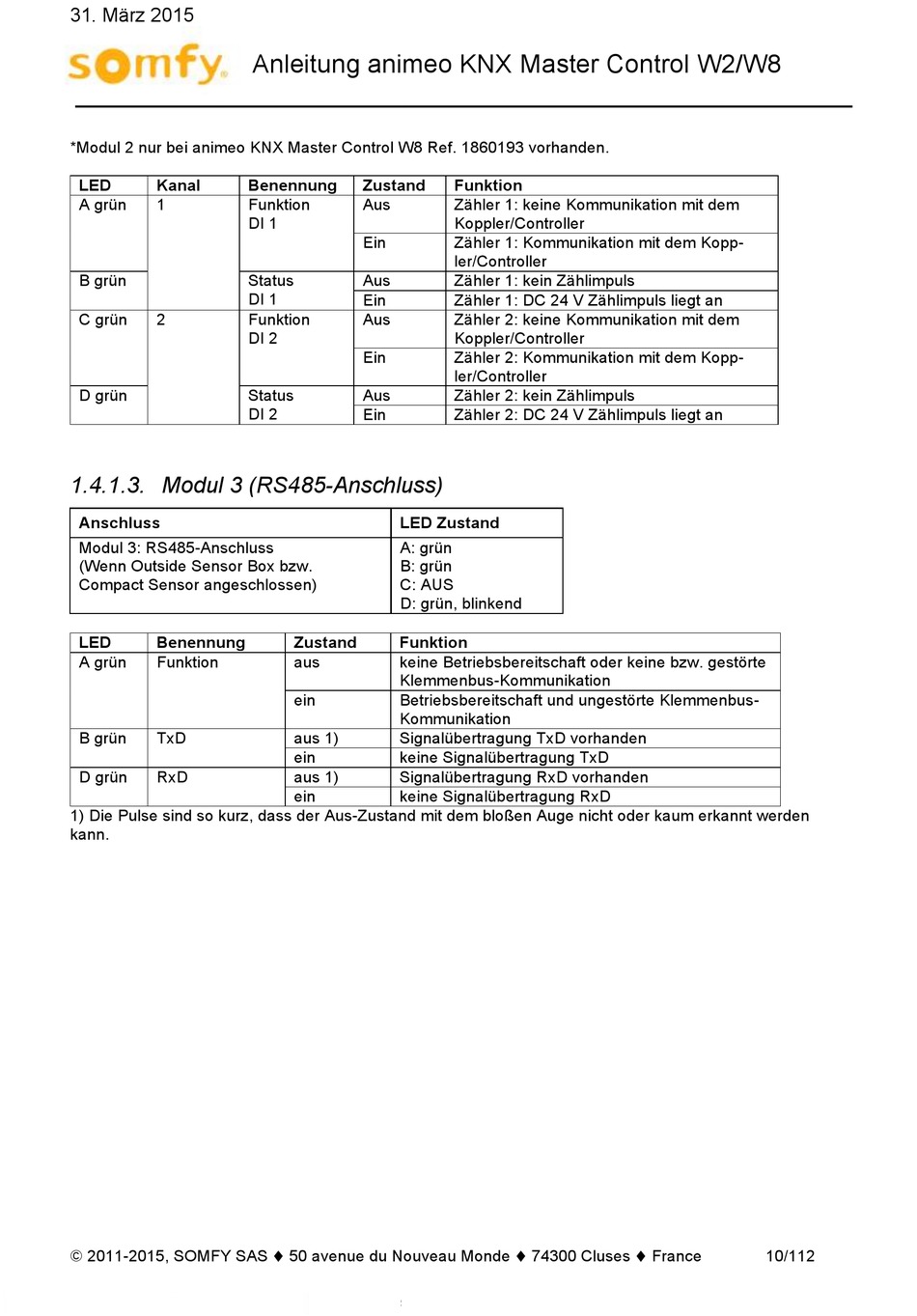

SOMFY animeo KNX Master Control W8 Bedienungsanleitung Seite 10

31. März 2015
______________________________________________________
*Modul 2 nur bei animeo KNX Master Control W8 Ref. 1860193 vorhanden.
LED Kanal
A grün 1
B grün
C grün 2
D grün
1.4.1.3. Modul 3 (RS485-Anschluss)
Anschluss
Modul 3: RS485-Anschluss
(Wenn Outside Sensor Box bzw.
Compact Sensor angeschlossen)
LED Benennung
A grün Funktion
B grün TxD
D grün RxD
1) Die Pulse sind so kurz, dass der Aus-Zustand mit dem bloßen Auge nicht oder kaum erkannt werden
kann.
„ 2011-2015, SOMFY SAS ® 50 avenue du Nouveau Monde ® 74300 Cluses ® France
Anleitung animeo KNX Master Control W2/W8
Benennung Zustand
Funktion Aus
DI 1
Ein
Status Aus
DI 1
Ein
Funktion Aus
DI 2
Ein
Status Aus
DI 2 Ein
LED Zustand
A: grün
B: grün
C: AUS
D: grün, blinkend
Zustand Funktion
aus keine Betriebsbereitschaft oder keine bzw. gestörte
Klemmenbus-Kommunikation
ein Betriebsbereitschaft und ungestörte Klemmenbus-
Kommunikation
aus 1) Signalübertragung TxD vorhanden
ein keine Signalübertragung TxD
aus 1) Signalübertragung RxD vorhanden
ein keine Signalübertragung RxD
Funktion
Zähler 1: keine Kommunikation mit dem
Koppler/Controller
Zähler 1: Kommunikation mit dem Kopp-
ler/Controller
Zähler 1: kein Zählimpuls
Zähler 1: DC 24 V Zählimpuls liegt an
Zähler 2: keine Kommunikation mit dem
Koppler/Controller
Zähler 2: Kommunikation mit dem Kopp-
ler/Controller
Zähler 2: kein Zählimpuls
Zähler 2: DC 24 V Zählimpuls liegt an
10/112
