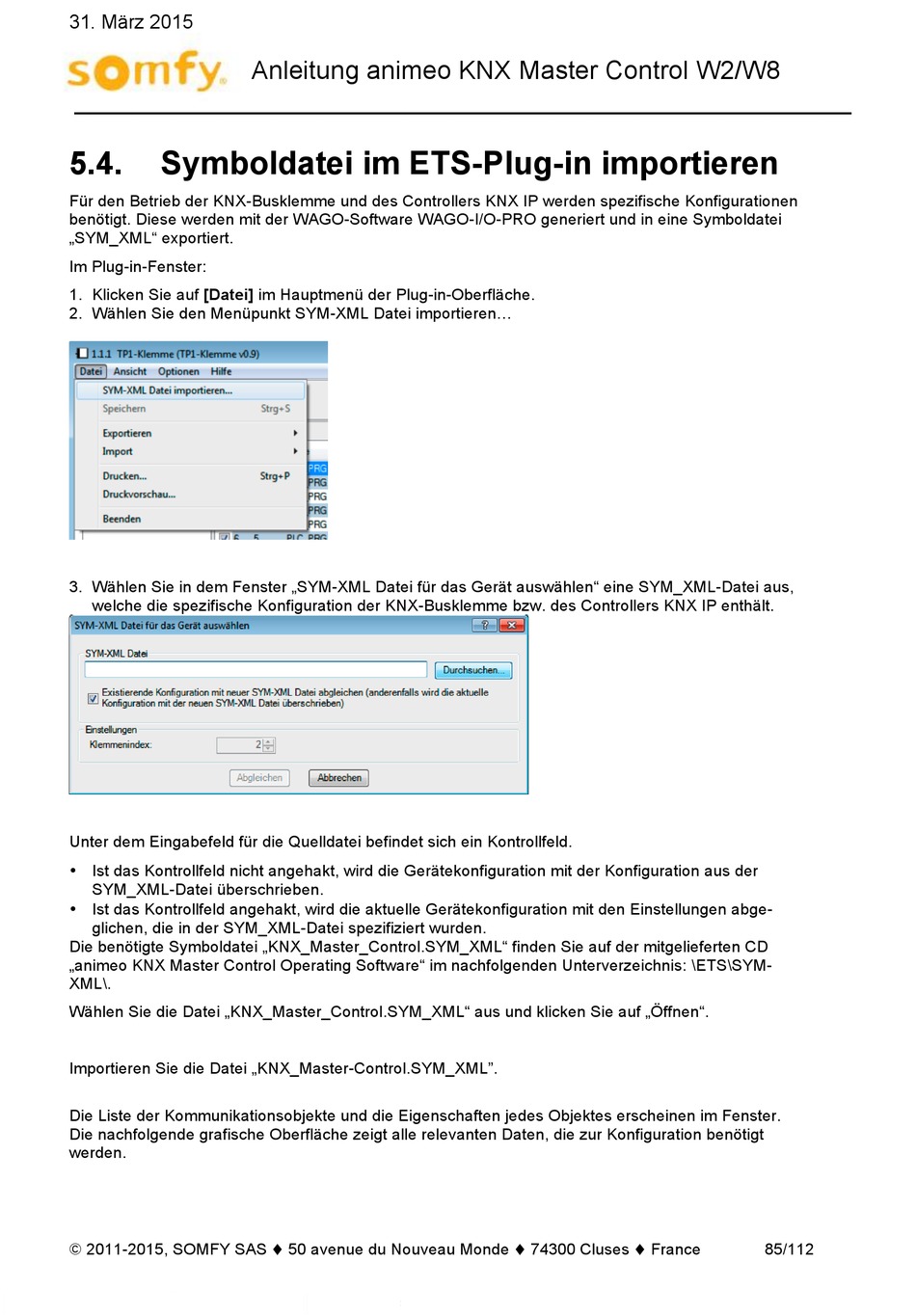

5.4.

Symboldatei im ETS-Plug-in importieren

Für den Betrieb der KNX-Busklemme und des Controllers KNX IP werden spezifische Konfigurationen
benötigt. Diese werden mit der WAGO-Software WAGO-I/O-PRO generiert und in eine Symboldatei
„SYM_XML" exportiert.
Im Plug-in-Fenster:
1. Klicken Sie auf [Datei] im Hauptmenü der Plug-in-Oberfläche.
2. Wählen Sie den Menüpunkt SYM-XML Datei importieren...
3. Wählen Sie in dem Fenster „SYM-XML Datei für das Gerät auswählen" eine SYM_XML-Datei aus,
welche die spezifische Konfiguration der KNX-Busklemme bzw. des Controllers KNX IP enthält.
Unter dem Eingabefeld für die Quelldatei befindet sich ein Kontrollfeld.
• Ist das Kontrollfeld nicht angehakt, wird die Gerätekonfiguration mit der Konfiguration aus der
SYM_XML-Datei überschrieben.
• Ist das Kontrollfeld angehakt, wird die aktuelle Gerätekonfiguration mit den Einstellungen abge-
glichen, die in der SYM_XML-Datei spezifiziert wurden.
Die benötigte Symboldatei „KNX_Master_Control.SYM_XML" finden Sie auf der mitgelieferten CD
„animeo KNX Master Control Operating Software" im nachfolgenden Unterverzeichnis: \ETS\SYM-
XML\.
Wählen Sie die Datei „KNX_Master_Control.SYM_XML" aus und klicken Sie auf „Öffnen".
Importieren Sie die Datei „KNX_Master-Control.SYM_XML".
Die Liste der Kommunikationsobjekte und die Eigenschaften jedes Objektes erscheinen im Fenster.
Die nachfolgende grafische Oberfläche zeigt alle relevanten Daten, die zur Konfiguration benötigt
werden.
