6 Systembereiche

Historie

5 D
er IC 1 EIB Historienspeicher kann die aktuell anliegenden Daten der EIB Datenpunkte und
Variablen überwachen und deren Werte aufzeichnen. Dazu legen Sie die EIB Datenpunkte oder
Variablen fest, die der IC 1 EIB aufzeichnen soll. Ferner geben Sie an, in welchem Zeitintervall der
IC 1 EIB die anliegenden Werte speichern soll. Der IC 1 EIB speichert bis zu 128000 historische Werte.
Wenn der historische Speicher voll ist, dann überschreibt der IC 1 EIB den jeweils ältesten mit dem
neuesten Wert. Die aufgezeichneten Gerätewerte können Sie in einer Graphendarstellung anzeigen
oder als Attachment an eine E-Mail versenden.
Historie

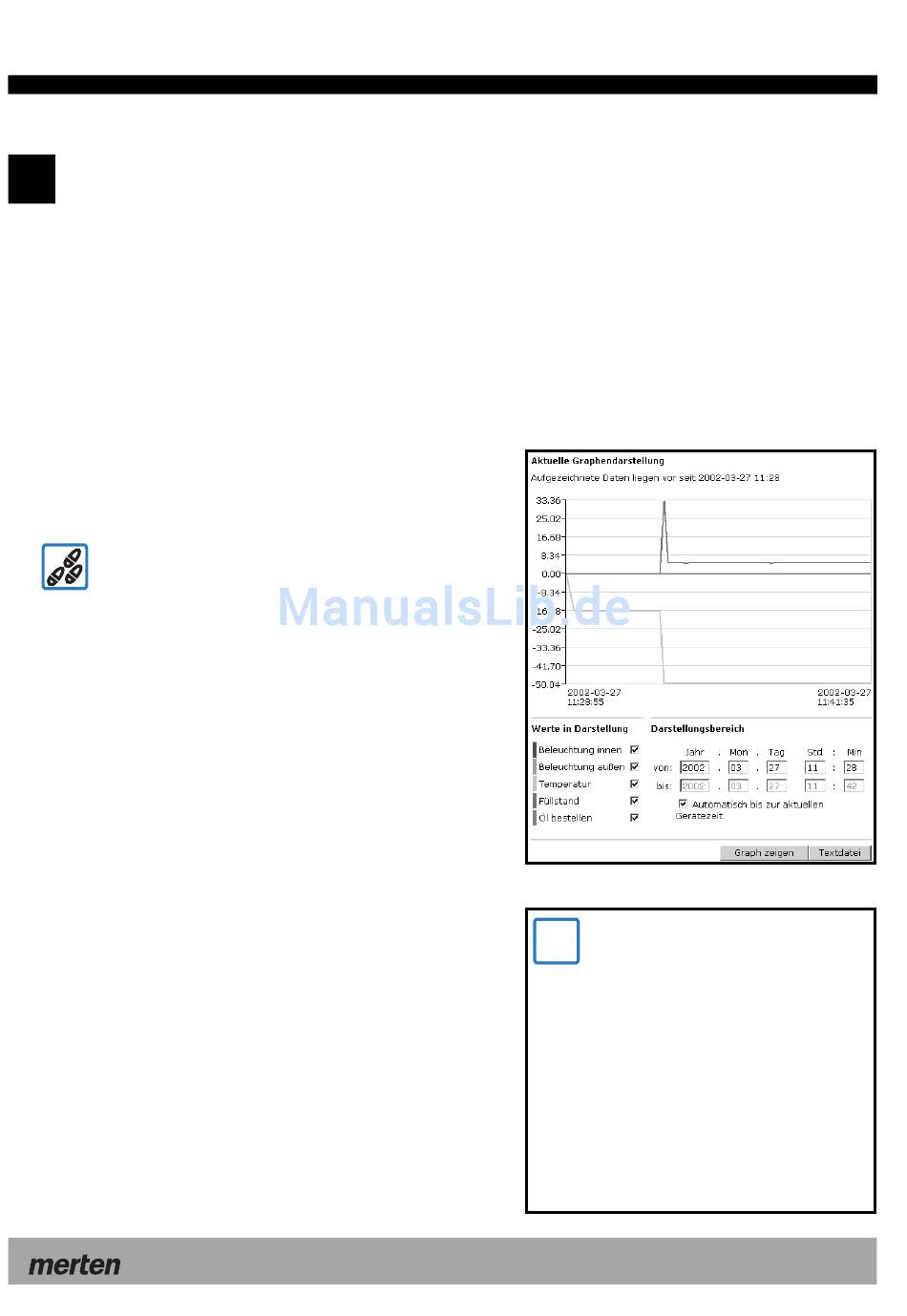

Auf der Registerkarte Darstellung aufgezeichneter Gerätewerte
stellt der IC 1 EIB aufgezeichnete Gerätewerte für einen konfi-
gurierten Zeitraum grafisch dar. Der IC 1 EIB zeigt maximal 6
Gerätewerte als unterschiedlich farbige Schreiberlinien an.
So stellen Sie gespeicherte Daten als Graphen dar:
1. Klicken Sie in der Navigationsleiste auf Historie.
Der IC 1 EIB öffnet die Registerkarte Darstellung auf-
gezeichneter Gerätewerte.
2. Aktuelle Graphendarstellung:
Graphendarstellung sehen Sie, von welchem Zeitpunkt an
Aufzeichnungen vorliegen. Die aufgezeichneten Werte
zeigt der IC 1 EIB als Schreiberlinien an.
3. Werte in Darstellung: Die Schreiberlinien können Sie
unter Werte in Darstellung zur besseren Übersicht ein- und
ausblenden. Welche Werte der IC 1 EIB darstellt, konfigu-
rieren Sie unter Einrichten auf der Registerkarte
Historienerstellung konfigurieren.
Aktivieren Sie
Kontrollkästchen. Der IC 1 EIB zeigt den entsprechenden
Wert in der grafischen Darstellung.
oder
Deaktivieren Sie
Kontrollkästchen. Der IC 1 EIB entfernt den entsprechen-
den Schreiber aus der grafischen Darstellung.
4. Darstellungsbereich: Unter Darstellungsbereich stellen
Sie den Zeitraum ein, für den der IC 1 EIB die aufgezeich-
neten Werte darstellen soll.
Geben Sie den Darstellungsbereich in den Zeilen von und
bis im Format Jahr-Monat-Tag Stunde:Minute ein.
Automatisch bis zur aktuellen Gerätezeit: Wenn Sie das
Kontrollkästchen Automatisch bis zur aktuellen Gerätezeit
aktivieren, dann zeigt der IC 1 EIB die historischen
Gerätedaten immer bis zur aktuellen Gerätezeit an.
Unter
unter Werte in Darstellung
unter Werte in Darstellung
IC 1
BENUTZERHANDBUCH
Aktuelle
ein
Historische Daten anzeigen
ein i
Weiterverarbeitung im PC: Um die so
erstellte Grafik auf Ihrem PC zu
speichern, klicken Sie mit der rechten
Maustaste auf das Bild und wählen z.B. im
Microsoft Internet Explorer den Menüpunkt Bild
speichern unter.... Dabei wird eine Datei im
Speicher sparenden PNG-Format abgelegt, die
mit aktueller Grafik- und Browser-Software dar-
stellbar ist.
Die zugehörigen Datenwerte exportieren sie als
Textdatei mit einem Klick auf Textdatei. Die Text-
datei können Sie anschließend direkt z.B. in MS
Excel importieren und die enthaltenen Daten dort
weiter verarbeiten.
