Verwandte Anleitungen für merten IC 1

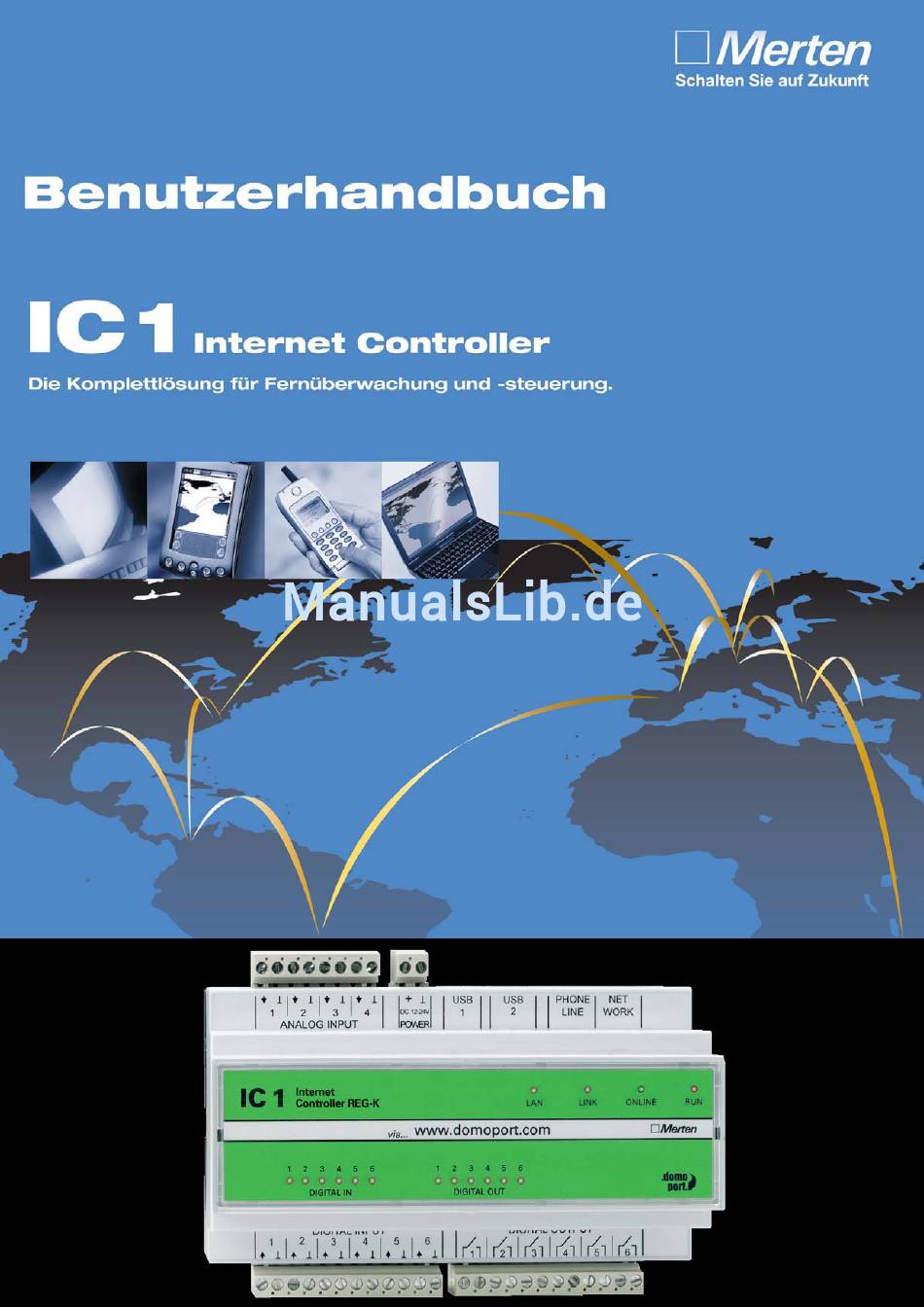

Inhaltszusammenfassung für merten IC 1

  • Seite 2 Sicherheit auf der Umschlaginnen- Telefonnummer bei Modem- oder MSN bei ISDN-Betrieb seite dieses Handbuchs. Damit haben Sie alle Daten rund um Ihren IC 1 auf einer Seite Folgende Daten Ihres Internetproviders bei Modem- oder zusammengefasst. Bewahren Sie alle Daten an ISDN-Betrieb: einem sicheren Ort auf.

  • Seite 3: Urheberrecht

    In der Dokumentation verwendete Warenbezeichnungen und Firmennamen unterliegen den Rechten der jeweils betroffenen Firmen. Technische Änderungen Merten behält sich vor, Änderungen zu Darstellungen und Angaben, in dieser Dokumentation, ohne vorherige Ankündi- gungen vorzunehmen. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird regelmäßig überarbeitet.
  • Seite 4 ________________________________________ Digitale Ausgänge: Bezeichnung Bemerkungen DO1:_________________________________________ ________________________________________ DO2:_________________________________________ ________________________________________ DO3:_________________________________________ ________________________________________ DO4:_________________________________________ ________________________________________ DO5:_________________________________________ ________________________________________ DO6:_________________________________________ ________________________________________ Analoge Eingänge: Bezeichnung Bemerkungen AI1: _________________________________________ ________________________________________ AI2: _________________________________________ ________________________________________ AI3: _________________________________________ ________________________________________ AI4: _________________________________________ ________________________________________ © 2002 Merten GmbH & Co. KG...

  • Seite 5: Inhaltsverzeichnis

    Zusammenarbeit von IC 1 und Domoport ........5...
  • Seite 6 Gerätezugang ............20 Möglichkeiten zur Kommunikation mit dem IC 1 ......20 Punkt zu Punkt Verbindung .
  • Seite 7 Links .............45 So verlinken Sie IC 1 Internet Controller REG-K und andere LAN-Geräte: .
  • Seite 8 Funktionsumfang ........... . .85 © 2002 Merten GmbH & Co. KG...

  • Seite 9: Einführung

    über das Internetportal www.domoport.de. Ein Standard- Internetbrowser und ein E-Mailclient ersetzen die herkömmliche Software. Damit bietet Ihnen der IC 1 globalen Zugriff auf Ihre Haustechnik, ohne dass das Gerät permanent mit dem Internet verbunden sein muss. Das folgende Kapitel zeigt Ihnen die Einsatz- und Konfigurationsmöglichkeiten des IC 1.

  • Seite 10: Einsatz Und Konfigurationsmöglichkeiten

    BENUTZERHANDBUCH Einsatz und Konfigurationsmöglichkeiten en IC 1 richten Sie ohne Schulungsaufwand und Zusatzsoftware ein. Wenn Sie das Gerät auf Domoport angemeldet haben, ist es schon komplett konfiguriert. Sie müssen keine Software instal- lieren: Der IC 1 arbeitet ausschließlich mit Internettechnologie – von jedem Internetzugang aus. Damit steuern und überwachen Sie Ihre Gebäude- und Anlagentechnik von jedem beliebigen Ort aus.

  • Seite 11: Hardware

    Über das Ethernet (LAN, WAN) Über das Internet (Telefoneinwahl, direkt) Der IC 1 verfügt über digitale Ein- und Ausgänge mit denen er Digitale und analoge Ein- und Ausgänge des IC 1 Anschlüsse überwacht und externe Lasten bis zu 10A schaltet.

  • Seite 12: Funktionalität

    Softwarefunktionalität realisieren. In wenigen Minuten konfigu- rieren Sie beispielsweise eine Alarmbenachrichtigung in Abhängigkeit eines Zählerstandes. Mit dem Makroeditor hinter- legen Sie die Ein- und Ausgänge Ihres IC 1 mit Logik-, Arithmetik- und Zeitfunktionalität (s. Abb. »Schematische Schematische Darstellung eines Makros im IC 1 CBE Darstellung eines Makros«).

  • Seite 13: Ic 1 Und Domoport

    Gerätesoftware und Sicherheitstechnologie. Domoport bietet jedoch weit mehr als ein reines Zugangsportal auf Ihre IC 1 Internet Controller REG-K: Domoport ist eine umfassende Security-Plattform, über die Sie Ihre IC 1 Geräte in Konten verwalten und schützen.

  • Seite 14: Sicherheitskonzept Von Domoport

    Verbindung mit dem Domoport Server aufzunehmen. Dies tut der IC 1 über den eingestell- ten ISP . Sobald der IC 1 mit Domoport verbunden ist, be- kommt er eine verschlüsselte »Parole« zugeschickt, die er korrekt beantworten muss. Parole und Antwort sind eigens für jedes Gerät verschlüsselt gespeichert.
  • Seite 15 Controller REG-K. Der IC 1 hat alternativ folgende Modems eingebaut: Analoges Modem, ISDN-Modem, GSM/ GPRS-Modem oder kein Modem (nur für Netzwerk-Betrieb). Einen IC 1 mit Modem können Sie mit einem IC 1 ohne Modem erweitern: Die Geräte kommunizieren über Netzwerk miteinander, so dass ein Telefonanschluss für Ihre Gebäude- und Anlagentechnik genügt.

  • Seite 16: Gerätebeschreibung

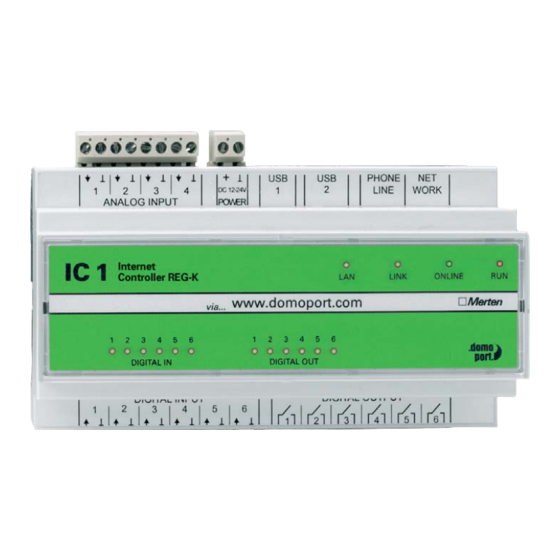

    BENUTZERHANDBUCH Gerätebeschreibung er IC 1 ist das Basismodul der IC 1 Produktfamilie. Er ist mit einem 33MHz Prozessor ausgestat- tet und arbeitet als Controllerbaustein. Der IC 1 verfügt über jeweils sechs digitale Ein- und Ausgänge, vier analoge Eingänge, zwei USB-Schnittstellen, Ethernetschnittstelle und Telefoneingang - optional entweder digital oder analog.

  • Seite 17: Ein- Und Ausgänge

    Software an Eingangs- Schnittstellen spannungen im Bereich von 0-10V und Eingans- Der IC 1 ist mit zwei USB-Schnittstellen für jeweils ein externes ströme von 0-20mA an- Videomodul ausgestattet. Die Netzwerkanbindung erfolgt über gepasst und individuell eine Ethernet-RJ45-Schnittstelle für LAN-Netzwerke. Die konfiguriert werden.

  • Seite 18: Ic 1 Systemkomponenten

    IC 1 Systemkomponenten lle Systemkomponenten sind auf den IC 1 abgestimmt und als Reiheneinbau-Geräte ausgelegt. Die Stromversorgung des IC 1 übernimmt die Spannungsversorgung DC 24V REG-K. Das USV Erweiterungsmodul REG-K sichert dabei den Betrieb bei einem Stromausfall. Für Überwachungs- und Sicherheitsfunktionen können Sie Standard- oder Funk-Videokameras an den IC 1 anschließen.

  • Seite 19: Usv Erweiterungsmodul Reg-K

    Akkubetrieb USB Video Adapter REG-K Der USB Video Adapter REG-K ist eine Systemkomponente des IC 1 Internet Controllers REG-K und erweitert den IC 1 um die Funktionalität der »Live«-Videobildübertragung und -darstel- lung. Das Gerät konvertiert die analogen Farb-Videosignale (PAL, NTSC) in digitale Daten und überträgt diese über den USB (Universal Serial Bus) an den IC 1.
  • Seite 20 IC 1 Internet Controller REG-K 2 Komponenten BENUTZERHANDBUCH © 2002 Merten GmbH & Co. KG...

  • Seite 21: Anschluss

    Ferner bietet der IC 1 zwei USB-Schnittstellen. USB-Geräte, wie beispielsweise der USB Video Adapter REG-K, stecken Sie einfach in den IC 1 ein; der USB muss nicht konfi- guriert oder eingerichtet werden. Die Konfiguration des IC 1 beschränkt sich auf die Einrichtung der Netzwerkdaten und die Internetanbindung.

  • Seite 22: Montage Und Installation

    Sie dazu genau die elektrischen Angaben der angeschlossenen Geräte. Ethernet Schnittstelle für 10/100MBit/s. IC 1 montieren 1 nc Montieren Sie den IC 1 Internet Controller REG-K auf einer ge- 6 nc 1 nc 1 2 3 4 5 6 7 8 eigneten DIN-Schiene.

  • Seite 23: Lan (Ethernet)

    über einen Netzwerkverteiler (Hub, Switch) oder Punkt zu Punkt mit einem Crossoverkabel (im Lieferumfang enthalten). Anschlussbild LAN-Verbindung Mit der Vergabe einer IP-Adresse integrieren Sie den IC 1 in Ihr Netzwerk oder direkt ins Internet, falls ein direkter Internetan- schluss über Router o.ä. vorhanden ist. Ferner können Sie über Möglichkeiten zur Konfiguration des IC 1:...

  • Seite 24: Digitale Ausgänge

    Hinweis: Beachten Sie hier die maximalen Leitungslängen und Signalstärken. Digitale Ausgänge Der IC 1 Internet Controller REG-K ist mit 6 Relais Schaltaus- gängen ausgestattet. Mit den digitalen Ausgängen kann er bis zu 6 Verbraucher direkt schalten. Die Funktion und DIGITAL INPUT DIGITAL OUTPUT Bezeichnung der Schaltausgänge können Sie in der IC 1...

  • Seite 25: Digitale Eingänge

    Controller REG-K 3 Anschluss BENUTZERHANDBUCH Digitale Eingänge Der IC 1 Internet Controller REG-K stellt 6 digitale Eingänge zur Verfügung. Mit den digitalen Eingängen erfasst der IC 1 poten- DIGITAL OUTPUT DIGITAL INPUT tialfreie Kontakte (»Schließer/ Öffner«) und ermöglicht so auf einfache Weise vielfältige Sensorik anzuschließen, wie...

  • Seite 26: Spannungsversorgung

    Daten des Netzgeräts. DIGITAL INPUT AC 110-230V 3. Verbinden Sie eine der drei Ausgangsklemmen OUT (DC 24V) mit der Klemme POWER des IC 1 entsprechend dem Anschlussbild. Achten Sie dabei auf richtige Polung. Eingang/Input Spannung/Voltage: AC 100-250V, 50/60Hz 4. Weitere Informationen entnehmen Sie bitte der Instal- lationsanleitung der Spannungsversorgung DC 24V REG-K.
  • Seite 27 Gerätesoftware über eine komfortable HTML-Benutzeroberfläche. Die Benutzeroberfläche befindet sich, ebenso wie die Software, auf dem Gerät. Zur Kommunikation mit dem IC 1 benötigen Sie eine Internet- oder Netzwerkverbindung zwi- schen dem IC 1 und einem Rechner mit Standard-Internet- oder WAP-Browser. Die Netzwerk-, E-Mail- und Internetverbindungen stellen Sie bei der Inbetriebnahme in den Grundeinstellungen des IC 1 ein.

  • Seite 28: Gerätezugang

    Controller REG-K 4 Inbetriebnahme BENUTZERHANDBUCH Gerätezugang er IC 1 Internet Controller REG-K verfügt über eine Ethernet- und eine Telefonschnittstelle. Beide Schnittstellen sind »Kommunikationsschnittstellen«, über die Sie auf die Gerätesoftware zugreifen können. Möglichkeiten zur Kommunikation mit dem IC 1 Zur Inbetriebnahme und zur Konfiguration des IC 1 Internet Controllers REG-K müssen Sie auf die Software des IC 1 zu-...

  • Seite 29: Punkt Zu Punkt Verbindung

    Ihr Konfigurationsrechner ist in einem Netzwerk unter der eingestellten IP-Adresse sichtbar. Hinweis: Die IP-Adresse 192.168.0.222 dürfen Sie an die- ser Stelle nicht eintragen. Sie ist bereits für den IC 1 vorein- gestellt. 7. Geben Sie unter Subnetzmaske folgende Subnetzmaske ein: »255.255.255.0«...

  • Seite 30: So Konfigurieren Sie Die Browser-Einstellungen

    3. Geben Sie unter Benutzerdaten angeben im Feld Namen den Benutzernamen »Admin« ein. 4. Geben Sie im Feld Passwort die Seriennummer des Geräts ein. 5. Klicken Sie auf Login. Der IC 1 öffnet die Geräte-Home- page. Ausnahmeadressen konfigurieren © 2002 Merten GmbH & Co. KG...

  • Seite 31: Internetverbindung Über Domoport

    2. Gerätedaten: SN und PIN: Die SN finden Sie direkt auf Geben Sie SN, PIN und Telefonnummer des IC 1 ein und dem IC 1 Gehäuse. Die PIN finden Sie im wählen Sie einen aussagekräftigen Gerätenamen (z.B. Sicherheitsfeld auf dem Domoport MyHome).

  • Seite 32: Integration In Ein Standard-Netzwerk

    Intranet, in das er integriert werden soll (identische Subnetzmasken), dann verbinden Sie sich auf den IC 1 über eine Punkt zu Punkt Verbindung oder über das Internet. Ändern Sie gegebenenfalls die Einstellungen auf dem IC 1 für seine IP-Adresse, Netzwerkmaske und Standardgateway.
  • Seite 33 IP-Vergabe (DHCP): Reservieren Sie im DHCP-Server einen freien Adressbereich Die IP-Adresse (Internet Protocol Adresse) ist eine 4-Byte für den IC 1 und legen Sie die Geräte-IP des IC 1 Zahl, die einen Computer im Inter- oder Intranet bei der in diesen Adressbereich.

  • Seite 34: Gerätedaten

    IC 1 muss daher auf Domoport eingetragen werden. Auf dem Gerät tragen Sie ebenfalls die Telefonnum- mer des IC 1 ein, wenn Sie das Gerät an einer Telefonanlage betreiben oder dem IC 1 eine eigene MSN vergeben. Zur Unterscheidung Ihrer IC 1 Internet Controller REG-K vergeben Sie für jedes Gerät einen eindeutigen Gerätenamen.

  • Seite 35: Datum Und Uhrzeit

    Gerät die Telefonnummer des IC 1 ein. die Internet IP-Adresse des IC 1 statt seiner Telefonnummer an. Für den direkten Betrieb an 3. Geben Sie im Feld Gerätename den Namen für den IC 1 einer Internetstandleitung wird kein Modem benö- ein.

  • Seite 36: Internet

    BENUTZERHANDBUCH Internet er IC 1 baut beim Zugriff über Domoport, für den E-Mailversand und beim Update der Gerätesoft- ware eine Onlineverbindung ins Internet auf. Zur Interneteinwahl nutzt der IC 1 die Einwahldaten, die Sie auf dem Gerät unter Grundeinstellungen konfigurieren. Im Auslieferungszustand ist bereits ein Internet Service Provider (ISP) voreingestellt, den Sie jeder Zeit ändern können.

  • Seite 37: Nameserver Vergeben

    Lassen Sie die voreingestellten IP-Adressen festlegen. stehen. Voreinstellungen s.o. 2. Klicken Sie auf den Aktenreiter Internet. Der IC 1 öffnet die Registerkarte Internetdaten einrichten. 3. Ändern Sie unter Nameserver vorgeben die IP-Adressen in den Feldern DNS Server 1 und DNS Server 2.

  • Seite 38: E-Mail

    Mail Dienste POP (Post Office Protocol) für den E-Mailempfang und SMTP (Simple Mail Transfer Protokol) für den E-Mailversand. Wenn der IC 1 E-Mails verschicken soll, dann müssen Sie einen SMTP-Server und ggf. eine POP3- Authentifizierung eintragen. Alle ausgehenden E-Mails verschickt der IC 1 über den eingestellten URL des SMTP-Servers.

  • Seite 39: Pop-Server (Authentifizierung)

    4. Tragen Sie unter POP-Server (Authentifizierung) die Daten Ihres POP-Accounts ein. 5. Klicken Sie auf Speichern. Der IC 1 speichert die E-Mail Einstellungen. Beispiele für E-Mailanbieter: Die folgende Liste zeigt einige Beispiele für E-Mailanbieter, die auf dem IC 1 getestet wurden: E-Mail Anbieter SMTP-Server POP-Server POP Auth.

  • Seite 40: Ein-/Ausgänge

    BENUTZERHANDBUCH Ein-/Ausgänge er IC 1 verfügt über jeweils sechs digitale Ein- und Ausgänge und 32 Variablen. Die Ein-/ Ausgänge und Variablen können Sie frei bezeichnen und wahlweise auf der Gerätehomepage an- zeigen oder verbergen, übersichtlich gruppieren, in ihrer Reihenfolge verändern oder anordnen.
  • Seite 41 IC 1 Internet Controller REG-K 4 Inbetriebnahme BENUTZERHANDBUCH Klicken Sie auf den Pfeil in der Liste Verwendung. Der IC 1 Verwendungsmöglichkeiten der digita- öffnet die Liste. Die Liste Verwendung hat folgende Ein- len Eingänge: Die Verwendung eines di- träge: gitalen Eingans wählen Sie in der Ver-...

  • Seite 42: Digitale Ausgänge

    Geräteanschlüsse konfigurieren. Unter Digitale Ausgänge sind die 6 digitalen Ausgänge des IC 1 aufgelis- tet. 2. Anz.: Der IC 1 zeigt alle digitalen Ausgänge auf der Homepage an, bei denen das Anz.-Kontrollkästchen akti- viert ist. In der Grundeinstellung sind alle Anz.-Kontroll- kästchen aktiviert;...

  • Seite 43: Analoge Eingänge

    IC 1 Internet Controller REG-K 4 Inbetriebnahme BENUTZERHANDBUCH Analoge Eingänge Die vier analogen Eingänge des IC 1 sind für Geräte mit einem Beispiel.: Messwerte 0-10V, Abb.-Bereich -5°C - 5°C Spannungs-/ Stromausgang von 0-10V/0-20mA/4-20mA ausge- Messwert Offset Abbildungsbereich legt. Die digitale Auflösung der Messwerte beträgt 10-Bit.

  • Seite 44: So Berechnen Sie Faktor Und Offset Mit Dem Ic 1 Faktor/Offset Rechner

    Grundeinstellung sind alle analogen Eingänge zur Erfas- sung eines Spannungsbereichs zwischen 0-10V konfigu- riert. Klicken Sie auf den Pfeil in der Liste Messtyp. Der IC 1 öff- net die Liste. Die Liste Messtyp hat folgende Einträge: Strom 0/4-20mA Spannung 0-5V Spannung 0-10V Klicken Sie auf einen Eintrag in der Messtyp-Liste.
  • Seite 45 Abbildungswert. Der IC 1 zeigt die berechneten Werte für Faktor und Offset unter Ergebnis an. 4. Klicken Sie auf Übernehmen. Der IC 1 trägt die berechne- ten Werte in die entsprechenden Felder ein. 5. Klicken Sie auf Speichern. Der IC 1 übernimmt und spei- chert alle Einstellungen der Seite.

  • Seite 46: Variablen

    Programmierung versteht man unter Variablen einen reservierten Speicherplatz für Werte. Der Inhalt der Variablen lässt sich während der Programmausführung modifizieren. Der IC 1 verwal- tet 32 Variablen. Geräteintern erfüllen die Variablen die gleiche Funktion, wie die physikalischen Ein- und Ausgänge: Sie können genau so per Funktionslogik ausgelesen oder gesetzt werden,...
  • Seite 47 Liste zeigt Ihnen die Konfigurati- (boolesche Variablen) konfiguriert. ons- und Verwendungsmöglichkeiten der beiden Variablentypen mit dem IC 1: Klicken Sie auf den Pfeil in der Liste Verwendung. Der IC 1 öffnet die Liste. Die Liste Verwendung hat folgende Ein- Verwendung Variablentyp träge:...

  • Seite 48: Anordnung

    BENUTZERHANDBUCH Anordnung it dem IC 1 können Sie Ihre Gerätehomepage individuell und übersichtlich gestalten. Die Position jedes angezeigten Elements kann vertikal verschoben werden. Zur Übersichtlichkeit können Sie die Homepage mit Bereichstrennern gliedern. Bereichstrenner sind quasi die Überschriften für eine Gruppe von Anzeigeelementen.

  • Seite 49: Listenelemente Bewegen

    3. Bestätigen Sie die Sicherheitsabfrage mit OK. Der IC 1 löscht den markierten Bereichstrenner aus der Liste Anordnung verfügbarer Elemente. 4. Klicken Sie auf Speichern. Der IC 1 übernimmt und spei- chert alle Einstellungen der Seite. So zeigen Sie Links zu den Bereichen an: Das Kontrollkästchen Links zu den Bereich anzeigen...

  • Seite 50: Benutzerkonten

    BENUTZERHANDBUCH Benutzerkonten er IC 1 verwaltet bis zu 32 Benutzerkonten für den lokalen Zugriff im LAN. Jedem Benutzerkonto können Sie eine Berechtigungsstufe zuweisen. Als Berechtigungsstufe weisen Sie einem Benutzer wahlweise Administrator, Bediener oder Betrachter zu. Ein Benutzerkonto mit Administratorrechten er- hält vollen Zugriff auf das Gerät inkl.
  • Seite 51 Einstellungen des Administrator- kontos nicht löschen oder ändern. Ändern Sie je- Klicken Sie auf den Pfeil in der Liste Berechtigung. Der IC 1 doch das voreingestellte Passwort bei der öffnet die Liste. Die Liste Berechtigung hat folgende Ein- Erstkonfiguration.

  • Seite 52: Berechtigungen

    Klicken Sie in das Feld Beschreibung und geben Sie eine Beschreibung für das neue Benutzerkonto ein oder ändern Sie die bisherige Beschreibung. 7. Klicken Sie auf Speichern. Der IC 1 übernimmt und spei- chert alle Einstellungen der Seite. Berechtigungen Auf der Registerkarte Berechtigungen definieren Sie die Die Benutzerrechte, die Sie auf der Benutzerrechte für jede Berechtigungsstufe.

  • Seite 53: Verlinkte Geräte

    Verlinkte Geräte Ü ber den IC 1 können Sie einen Internetzugriff auf bis zu 32 LAN-Geräte mit einer einzigen Telefonverbindung einrichten. Die Geräte des LAN-Netzwerks sind dabei verlinkt und müssen nicht permanent mit dem Internet verbunden sein. Der Webzugriff erfolgt über das Domoport Internetportal.

  • Seite 54: So Greifen Sie Auf Verlinkte Geräte Zu

    Gerät um einen weiteren IC 1 Internet Controller REG-K handelt. Klicken Sie auf Speichern und bestätigen Sie die folgende Abfrage mit OK. Der IC 1 speichert die Einstellungen der Seite und konfiguriert die Navigationsleiste für den Gerätedurchgriff. Durchgriff auf verlinkte Geräte So greifen Sie auf verlinkte Geräte zu:...

  • Seite 55: Systemfunktionen

    Neuinitialisierung des Geräts. Die Neustart-Funktion erlaubt einen sogenannten »Warmstart« über die Benutzeroberfläche des IC 1. Da die Gerätesoftware des IC 1 ständig verbessert und weiter entwickelt wird, können Sie die aktuelle Softwareversion Ihres Geräts komfortabel über das Internet prüfen und ggf.

  • Seite 56: Neustart

    Sie den Menüpunkt System- funktionen aus. Der IC 1 öffnet die Registerkarte Auslieferungszustand herstellen. 2. Klicken Sie auf den Aktenreiter Neustart. Der IC 1 öffnet die Registerkarte Neustart auslösen. 3. Klicken Sie auf Neustart durchführen. Der IC 1 wird neu ge- startet und initialisiert.
  • Seite 57 Ausstattung und Version an. von Controllern im LAN nacheinander aktualisiert werden sollen. 3. Klicken Sie auf Jetzt prüfen. Der IC 1 prüft, ob eine neue Version der Gerätesoftware vorliegt. Im Falle, dass ein Update vorliegt, zeigt der IC 1 die entsprechenden Updateinformationen an.
  • Seite 58 IC 1 Internet Controller REG-K 4 Inbetriebnahme BENUTZERHANDBUCH © 2002 Merten GmbH & Co. KG...

  • Seite 59: Benutzeroberfläche

    Webserver. Alle Seiten der Benutzeroberfläche sind als HTML-Seiten auf dem Gerät selbst abgelegt. Sie werden bei Abruf di- rekt vom IC 1 ins Inter- oder Intranet geschickt. Der IC 1 bietet Ihnen eine gestaffelte und konfigurierbare Benutzeradministration vom reinen Betrachter, der nichts konfigurieren oder schalten kann, über den Bediener, der zwar schalten, aber nicht konfigurieren kann, bis hin...

  • Seite 60: Aufbau

    Benutzeroberfläche des IC 1 gliedert sich in drei Bereiche. Die Bereiche sind analog einer Website angelegt: Im oberen Teil zeigt der IC 1 den Infobereich an, links den Navigationsbereich und rechts den Arbeitsbereich. Der Infobereich zeigt Ihnen immer, auf welchem IC 1 Internet Controller REG-K Sie sich gerade befinden und welche Systemzeit auf dem Gerät vorliegt.

  • Seite 61: Navigationsbereich

    Der Navigationsbereich ist als grafische Linkliste angelegt. Die Links öffnen entweder direkt die verschiedenen Arbeitsbereiche des IC 1 oder indirekt über ein Untermenü mit weiteren Links. Je nach Konfiguration und Berechtigunsstufe zeigt der IC 1 alle Links des Navigationsbereichs an oder nur Teile davon.

  • Seite 62: Arbeitsbereich

    Arbeitsbereich standardmäßig verwendet werden. Darstellung ie Darstellung der Benutzeroberfläche de IC 1 ist abhängig von der Berechtigungsstufe des ange- meldeten Benutzers. Je geringer die Berechtigungsstufe, desto eingeschränkter ist auch die Benutzeroberfläche und Eingriffmöglichkeiten des Benutzers. Administratoren (Berechtigungsstufe 3) haben immer Zugriff auf alle Funktionsbereiche und ausschließlichen Zugriff auf die Konfigurationsseiten des IC 1.

  • Seite 63: Systembereiche

    Kapitel »Inbetriebnahme«. Die Systembereiche öffnen Sie in der Navigationsleiste. Über die Konfiguration der Systembereiche setzen Sie die automatisierten Funktionen des IC 1 um: Alle Systembereiche arbeiten dabei zunächst unabhängig vonein- ander. Mit übergreifenden Variablen verknüpfen Sie die Systembereiche miteinander und konfigurieren komplexe Funktionalitäten.

  • Seite 64: Homepage

    Werte, die aktuell an den physikalischen Ein- und Ausgängen und den programmierbaren Variablen vorliegen. Schaltzustände zeigt der IC 1 als Leuchtdioden, Zahlenwerte in numerischer Form mit nach- gestellter Einheit an. Der IC 1 aktualisiert die Homepage automatisch, wodurch die angezeigten Werte immer den tatsächlichen Gegebenheiten auf dem Gerät entsprechen.
  • Seite 65 Ein-/ Ausgänge frei bezeichnen und auf der Gerätehomepage anord- nen. In der Grundeinstellung listet der IC 1 alle digitalen Ein- gänge auf. Darunter folgen die digitalen und die analogen Ausgänge. Je nach Konfiguration zeigt der IC 1 die Ein-/ Aus- gänge und Variablen anders auf der Gerätehomepage an.

  • Seite 66: Zeitschaltuhr

    BENUTZERHANDBUCH Zeitschaltuhr ie Zeitschaltuhr des IC 1 kann zeitgesteuert die digitalen Ausgänge und Variablen ein- und aus- schalten. Dazu stehen Ihnen 32 Zeitschaltprogramme zur Verfügung. Mit Zeitschaltprogrammen lösen Sie automatisch wiederkehrender Schaltungen auf dem IC 1 Internet Controller REG-K aus. In einem Zeitschaltprogramm definieren Sie die Schaltobjekte, Schaltzeiten und die Wochentage, an denen das Schaltprogramm ablaufen soll.
  • Seite 67 Listen in folgendem Format aus: SS (Stunde) : MM (Minuten) Klicken Sie auf den Pfeil in der Liste Objekte einschalten um:. Der IC 1 öffnet die Liste. Wählen Sie aus der Liste die Einschaltzeit aus: oder Klicken Sie auf den Pfeil in der Liste Objekte ausschalten um:.

  • Seite 68: Aktivierung

    BENUTZERHANDBUCH Klicken Sie unter Jährliche Ausnahmetage auf eine Option. Beachten Sie, dass die definierten Aus- Sie können immer nur eine Option wählen. Der IC 1 verhält nahmetage für alle 32 Zeitschaltprogram- sich an Ausnahmetagen entsprechend der ausgewählten me gemeinsam gelten! Option.

  • Seite 69: E-Mailer

    6 Systembereiche BENUTZERHANDBUCH E-Mailer er IC 1 E-Mailer kann automatisch Alarmierungen oder Benachrichtigungen an E-Mailempfänger versenden, wenn ein digitaler Eingang am Gerät oder eine programmierbare Variable eingeschaltet wird. Ein Meldeprogramm überwacht dabei den digitalen Eingang oder die Variable, die den E- Mailversand startet.

  • Seite 70: Dateien An Meldung Anhängen: Unter Dateien An

    Sie ein Schaltobjekt als Trigger für den E- Mailversand aus. Sie können alle digitalen Eingänge und Variablen des IC 1 als E-Mailtrigger verwenden. Wenn der IC 1 das Schaltobjekt einschaltet - also den anliegenden Wert auf »Wahr« setzt (steigende Flanke) -, dann startet das Meldeprogramm und der IC 1 verschickt eine E-Mail.

  • Seite 71: Empfänger

    An diese E-Mailadressen sendet das Melde- programm nacheinander und in konfigurierbaren Zeitabständen seine Benachrichtigungs-E-Mail. E-Mailadresse: 01721234567@d2-message.de Der IC 1 kann auch E-Mails als SMS auf Mobiltelefone versen- Aktivieren: SMS "open" an Tel.Nr. 3400 den. Die maximale Länge einer E-Mail ist durch SMS auf 160 Deaktivieren: SMS "close"...
  • Seite 72 Klicken Sie in der Navigationsleiste auf E-Mailer. Der IC 1 öffnet die Registerkarte Meldeprogramme ein- richten. 2. Klicken Sie auf den Aktenreiter Empfänger. Der IC 1 öffnet die Registerkarte Meldeempfänger einrichten. 3. Empfänger auswählen: Der IC 1 verwaltet maximal 32 Meldeempfänger.

  • Seite 73: Meldekette

    Schalten des Eingang 1 gleichzeitig drei E-Mails versendet. Solange der E-Mailer die Meldekette aktuell durchläuft, zeigt der IC 1 im oberen Bereich der Gerätehomepage eine Liste mit den Meldeprogrammen der Meldekette. Die Liste ist nur für Administratoren und Bediener sichtbar. Benutzer mit Betrachter- Status bekommen die laufenden Meldeprogramme nicht ange- zeigt.
  • Seite 74 Internet Controller REG-K 6 Systembereiche BENUTZERHANDBUCH Klicken Sie Aufwärts. Der IC 1 E-Mailer bewegt die mar- kierte(n) E-Mailadresse(n) in der Liste Abfolge der Meldeempfänger festlegen um eine Position nach oben. oder Klicken Sie Abwärts. Der IC 1 E-Mailer bewegt die markier- te(n) E-Mailadresse(n) in der Liste Abfolge der Meldeem- pfänger festlegen um eine Position nach unten.

  • Seite 75: Video

    BENUTZERHANDBUCH Video er IC 1 zeigt und speichert Videobilder von bis zu 2 Analogkameras. Die Kameras werden über die USB-Videokomponente USB Video Adapter REG-K mit dem IC 1 verbunden. Beachten Sie an dieser Stelle, dass Sie USB-Videokameras oder USB-Webcams (Kameras mit integriertem Webserver) nicht direkt an eine der beiden USB-Schnittstellen des IC 1 anschließen können, da für diese Geräte...

  • Seite 76: Einrichten

    Der Bildspeicher enthält die letzten 128 Videobilder in einer Liste. Dabei überschreibt das jeweils neueste Videobild das jeweils letzte. Nach 256 Videobildern hat der IC 1 also alle Bilder einmal durch neue ersetzt. Die gespeicherten Einzelbilder gehen verloren, wenn Sie den IC 1 ausschal- ten oder einen Neustart durchführen.

  • Seite 77: Aktivieren Sie Unter Aktivierung Das Kontrollkästchen

    17.17 Uhr auf, um 20.17 Uhr, MM (Minuten) aus: 23.17Uhr, 02.17 Uhr usw. Klicken Sie auf den Pfeil in der Liste Startzeit. Der IC 1 öff- net die Liste. Wählen Sie aus der Liste die Startzeit aus. 7. Informationen in Bilder einfügen: Beim Bildversand durch den E-Mailer wird das Bild verwendet, das - unab- hängig von welcher Quelle - zuletzt erstellt und im...
  • Seite 78 IC 1 Internet Controller REG-K 6 Systembereiche BENUTZERHANDBUCH 9. Bildspeicher leeren: Die Schaltfläche Bildspeicher leeren löscht alle Einzelbilder, die der IC 1 im Bildspeicher gespei- chert hat. 10. Löschen: Löschen löscht alle Einstellungen für den aktuell ausgewählten Videokanal Registerkarte Videoquellen konfigurieren.

  • Seite 79: Historie

    Ausgängen bzw. Variablen überwachen und deren Werte aufzeichnen. Dazu legen Sie die Ein-/ Ausgänge oder Variablen fest, die der IC 1 aufzeichnen soll. Ferner geben Sie an, in welchem Zeitintervall der IC 1 die anliegenden Werte speichern soll. Der IC 1 speichert bis zu 128000 historische Werte.

  • Seite 80: Einrichten

    Aktivieren Sie das Kontrollkästchen Automatisch bis zur ak- tuellen Gerätezeit. Der IC 1 aktualisiert die Darstellung der Datenschreiber bis zur aktuellen Gerätezeit. 5. Graph zeigen: Klicken Sie auf Graph zeigen. Der IC 1 zeigt unter Aktuelle Graphendarstellung alle ausgewählten Gerätewerte als Graphen, die innerhalb des angegebenen Zeitraums gespeichert wurden.
  • Seite 81 6 Systembereiche BENUTZERHANDBUCH Klicken Sie auf den Pfeil in der Liste Zeit zwischen zwei Aufzeichnungen. Der IC 1 öffnet die Liste. Wählen Sie aus der Liste den Zeitintervall zwischen zwei Aufzeichnungen aus. 5. Dateigröße bei Meldungsversand: Sie können über den IC 1 E-Mailer die zuletzt gespeicherten historischen Daten automatisch versenden.

  • Seite 82: Makros

    Ein Makro ist ein benutzerdefiniertes Skript, also eine Programmierung. Über Makros realisieren Sie automatisierte Funktionalitäten mit dem IC 1. Dazu bietet Ihnen der IC 1 Makroeditor Funktionen zum Abfragen oder Setzen von Gerätewerten. Die Gerätewerte können Sie mit Logik-, Zeit- und Arith- metikfunktionen verknüpfen und schaffen damit ein automatisiertes Ablaufdiagramm.

  • Seite 83: Makros Editieren

    Internet Controller REG-K 6 Systembereiche BENUTZERHANDBUCH 6. Speichern: Klicken Sie auf Speichern. Der IC 1 legt das Makro an. 7. Editieren: Klicken Sie auf Editieren. Der IC 1 öffnet den IC 1 Scripteditor. Im Skripteditor können Sie das ausge- wählte Makro eingeben oder ändern.

  • Seite 84: So Editieren Sie Ein Makro

    Makros unter Bezeichnung bzw. Kurzbeschreibung an. 2. Klicken Sie auf Editieren. Der IC 1 öffnet den Skripteditor für das markierte Makro. 3. Klicken Sie in der Palettenleiste auf Alle anzeigen. Der IC 1 öffnet alle Paletten. 4. Klicken Sie in der Editierumgebung auf ein Funktionsfeld.
  • Seite 85 WAHR (1) nach FALSCH (0), wird genau ein WAHR-Impuls ausgegeben, danach wieder dauerhaft FALSCH. Monoflop Ausgang: Auslesen des benannten boole- schen Zustandes, dessen Wert durch die Einschaltung eines digitalen Geräteeingangs angestoßen wird. © 2002 Merten GmbH & Co. KG...
  • Seite 86 Geräteeingang auf EIN wechselt. Verbinder: Leitet beliebige Werte vom Ausgang einer Skriptfunktion zum Eingang einer nächsten Funktion weiter. Verteiler: Verteilt beliebige Werte vom Ausgang einer Funktion Eingängen weiterer Skriptfunktionen. Verteilung erfolgt grundsätzlich von links nach rechts! © 2002 Merten GmbH & Co. KG...

  • Seite 87: Anmeldung

    Sie Ihr Gerät beim Internetportal www.domo- port.de anmelden. Domoport ist ein Internetservice, der direkt mit der Technik Ihres IC 1 zusammen arbeitet. Das Portal ist in verschiedenen Weltsprachen ver- fügbar. Mit Domoport haben Sie einen sicheren Zugriff auf Ihre Geräte: Die Sicherheitsstandards sind ähnlich denen des Onlinebankings.

  • Seite 88: Internetportal Www.domoport.de Anwählen

    »http://www.domoport.com«. Die jeweilige Sprachvariante wählen Sie komfortabel über eine Auswahlschaltfläche auf der Domoport Startseite. Geräteverbindung So gelangen Sie über jeden Internetzugang auf Ihre Um einen IC 1 beim Domoport Internet- IC 1 Geräte: portal anzumelden, brauchen Sie einen Stellen Sie eine Verbindung zum Internet her.

  • Seite 89: Neu Anmelden

    über eine eindeutige Seriennummer (SN) und eine PIN (Persönliche-Identifikations-Nummer). Die Seriennummer identifiziert das Gerät (IC 1) und die PIN den Benutzer des IC 1. Erst wenn SN und PIN bei der Anmeldung am Internetportal Domoport zusammen passen, können Sie sich auf den IC 1 einloggen, ähnlich wie bei Ihrem Mobiltelefon.
  • Seite 90 IC 1 Internet Controller REG-K 7 Anmeldung BENUTZERHANDBUCH © 2002 Merten GmbH & Co. KG...

  • Seite 91: Anhang

    Anhang Technische Daten Hardware: IC 1 Internet Controller REG-K Gehäuse: DIN Rail (EN50022); 157x86x58mm (9TE) Schutzart: IP20 Gewicht: 250g Temperatur 0-45°C Feuchtigkeit: 90% nicht kondensiert Stromversorgung: DC 10-24V; ca. 10Watt Sicherung: F1 T1,6A Prozessor: 32-Bit RISC; 33MHz; 16MB RAM; 2MB Flash Echtzeituhr: DCF77 synchronisiert über Internetverbindung...
  • Seite 92 Benutzerhandbuch deutsch und englisch als PDF-Dateien auf CD-ROM Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörun- gen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnah- men durchzuführen. © 2002 Merten GmbH & Co. KG...

  • Seite 93: Funktionsumfang

    IC 1 Internet Controller REG-K 1 Einführung BENUTZERHANDBUCH Funktionsumfang Software: IC 1 Internet Controller REG-K Visualisierung Homepage: Kontrolle und Anzeige aller I/O und Variablen Ein-Klick-Operation für alle Funktionen Zeitschaltuhr: 32 frei programmierbare Zeitschaltprogramme Jahreszeitschaltuhr für Ausnahmetage Alarme und Ereignisse: Alarm- und Ereignisbenachrichtigung bis zu 32 E-Mailempfänger Historische Daten, Videobilder als Attachment Sendekette für professionelles Alarmrouting...
  • Seite 94 Bei Warenrücksendungen auf Grund von Beanstandungen wenden Sie sich bitte an unseren Service Center: Merten GmbH & Co. KG Systemlösungen für die Elektrotechnik Service Center Fritz-Kotz-Straße 8 D-51674 Wiehl Telefon: +49 2261 702-204 Telefax: +49 2261 702-136 Internet: www.merten.de Bei technischen Fragen wenden Sie sich bitte an unsere InfoLine:...
