6 Systembereiche

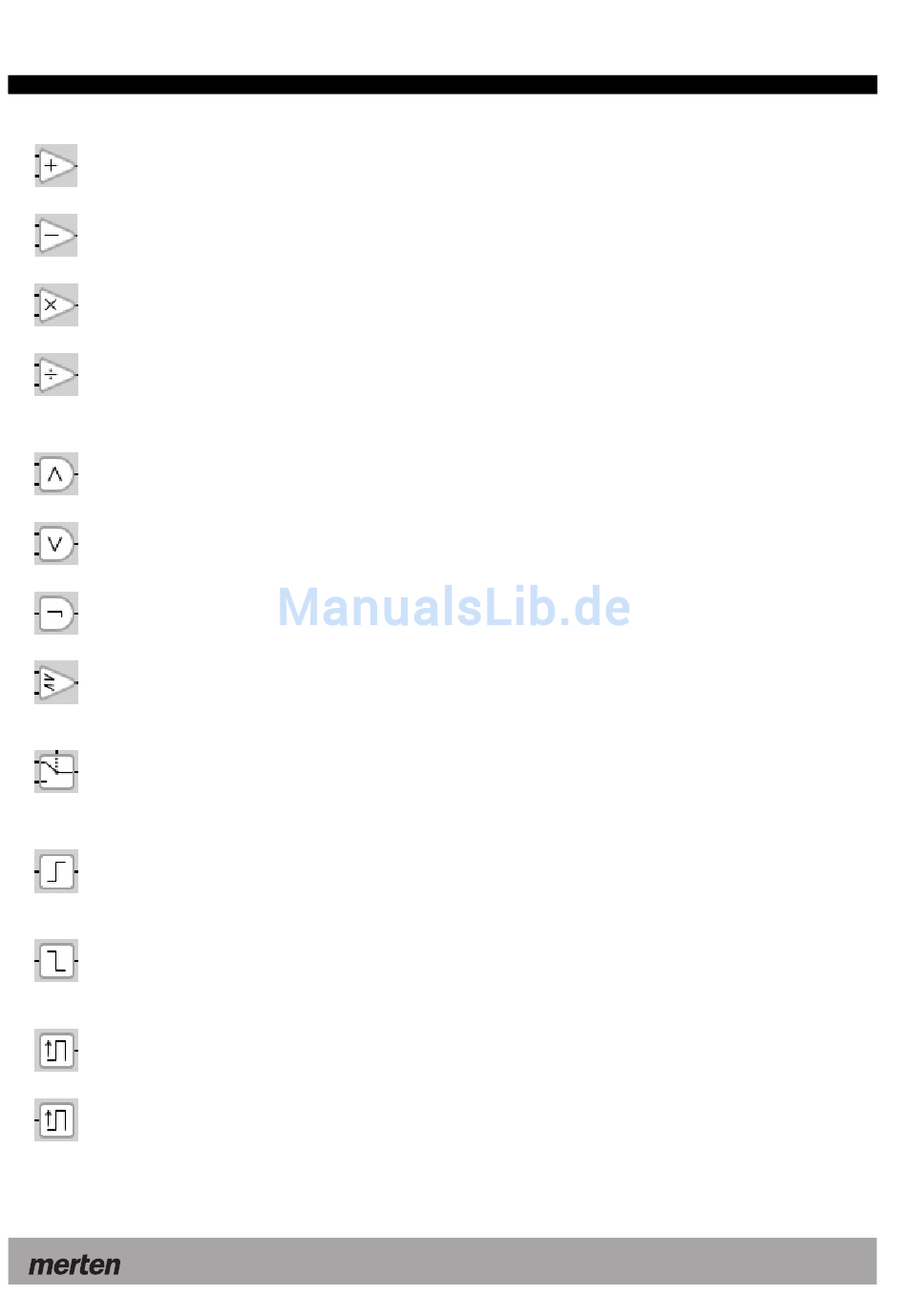

Arithmetik:
Addition: Summe zweier Eingangswerte, welche
Fließkommazahlen oder boolesche Zustände sein kön-
nen.
Subtraktion: Differenz zweier Eingangswerte, welche
Fließkommazahlen oder boolesche Zustände sein kön-
nen.
Multiplikation: Produkt zweier Eingangswerte, welche
Fließkommazahlen oder boolesche Zustände sein kön-
nen.
Division: Quotient zweier Eingangswerte, welche
Fließkommazahlen oder boolesche Zustände sein kön-
nen.
Logik:
Und: UND-Kombination zweier boolescher Werte: Nur
wenn beide Eingänge WAHR sind, ist das Ergebnis
WAHR, anderfalls FALSCH.
Oder: ODER-Kombination zweier boolescher Werte:
Sobald einer oder beide Eingänge WAHR sind, ist das
Ergebnis WAHR, anderfalls FALSCH.
Nicht: Negierung eines booleschen Eingangswertes:
WAHR wird nach FALSCH, FALSCH nach WAHR um-
gekehrt.
Vergleich: Vergleichen von zwei Werten: Je nach
Konfiguration gibt die Funktion bei A kleiner B, A gleich
B oder A größer B boolesch WAHR (1), sonst FALSCH
(0) aus.
Bedingung: Bedingte Auswahl unter zwei Werten:
Liegt am Auswahleingang WAHR an, wird der konfigu-
rierte Eingangswert ausgegeben, sonst der andere.
Flankenkontrolle:
Positiv getriggert: Wechselt der angelegte Wert von
boolesch FALSCH (0) nach WAHR (1), wird genau ein
WAHR-Impuls ausgegeben, danach wieder dauerhaft
FALSCH.
Negativ getriggert: Wechselt der angelegte Wert von
boolesch WAHR (1) nach FALSCH (0), wird genau ein
WAHR-Impuls ausgegeben, danach wieder dauerhaft
FALSCH.
Monoflop Ausgang: Auslesen des benannten boole-
schen Zustandes, dessen Wert durch die Einschaltung
eines digitalen Geräteeingangs angestoßen wird.
Monoflop Eingang: Stößt einen benennbaren WAHR-
Zustand einstellbarer Dauer (in Sekunden) an, sobald
der gewählte digitale Geräteeingang auf EIN wechselt.
