6 Systembereiche

Historie

5 D
er IC 1 Historienspeicher kann die aktuell anliegenden Daten von bis zu sechs Ein- und
Ausgängen bzw. Variablen überwachen und deren Werte aufzeichnen. Dazu legen Sie die Ein-/
Ausgänge oder Variablen fest, die der IC 1 aufzeichnen soll. Ferner geben Sie an, in welchem
Zeitintervall der IC 1 die anliegenden Werte speichern soll. Der IC 1 speichert bis zu 128000
historische Werte. Wenn der historische Speicher voll ist, dann überschreibt der IC 1 den jeweils ältes-
ten mit dem neuesten Wert. Die aufgezeichneten Gerätewerte können Sie in einer Graphendarstellung
anzeigen oder als Attachment an eine E-Mail versenden.
Historie

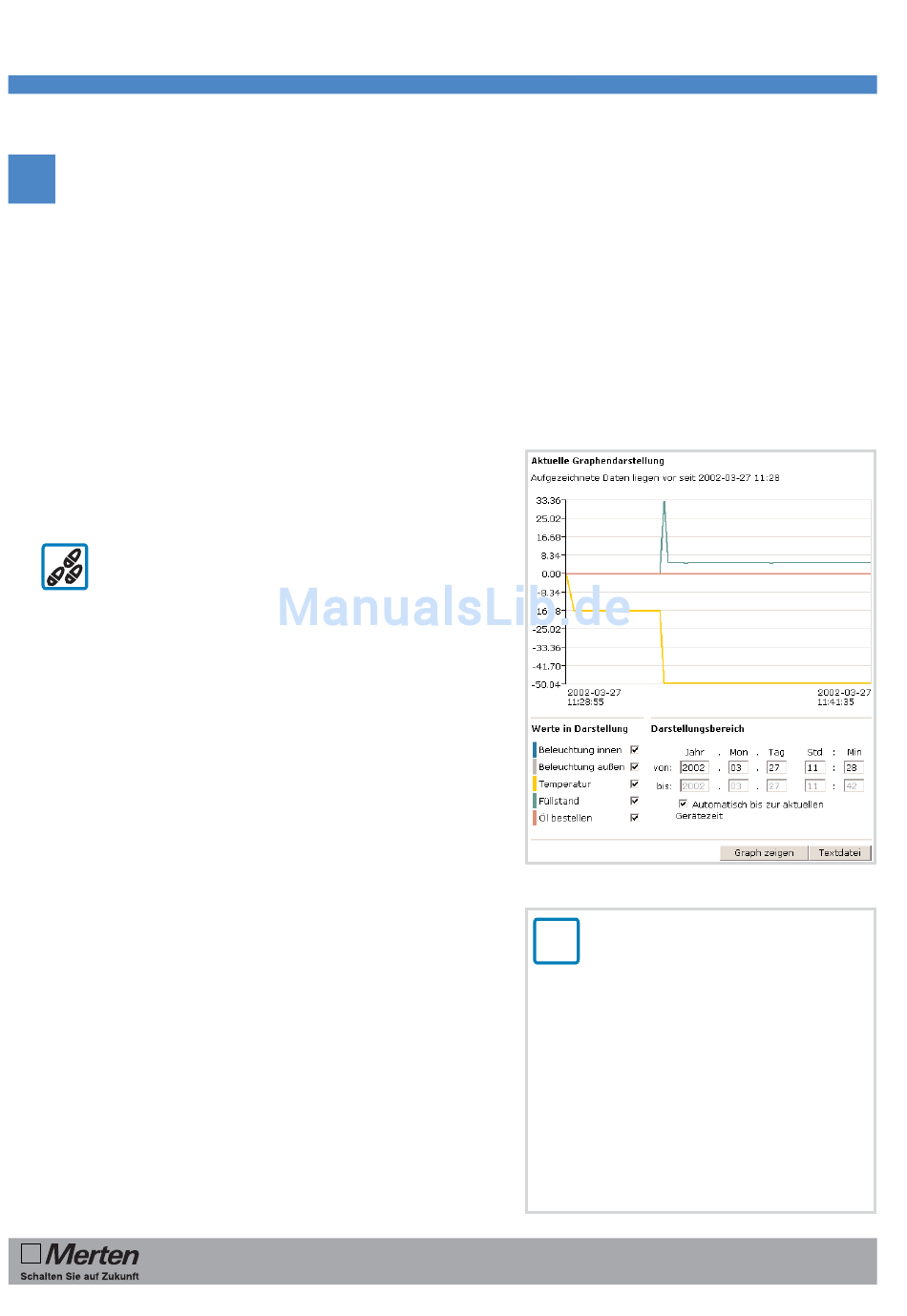

Auf der Registerkarte Darstellung aufgezeichneter Gerätewerte
stellt der IC 1 aufgezeichnete Gerätewerte für einen konfigurier-
ten Zeitraum grafisch dar. Der IC 1 zeigt maximal 6 Gerätewerte
als unterschiedlich farbige Schreiberlinien an.
So stellen Sie gespeicherte Daten als Graphen dar:
1. Klicken Sie in der Navigationsleiste auf Historie.
Der IC 1 öffnet die Registerkarte Darstellung aufge-
zeichneter Gerätewerte.
2. Aktuelle Graphendarstellung:
Graphendarstellung sehen Sie, von welchem Zeitpunkt an
Aufzeichnungen vorliegen. Die aufgezeichneten Werte
zeigt der IC 1 als Schreiberlinien an.
3. Werte in Darstellung: Die Schreiberlinien können Sie
unter Werte in Darstellung zur besseren Übersicht ein- und
ausblenden. Welche Werte der IC 1 darstellt, konfigurieren
Sie unter
Historienerstellung konfigurieren.
Aktivieren Sie
Kontrollkästchen. Der IC 1 zeigt den entsprechenden Wert
in der grafischen Darstellung.
oder
Deaktivieren Sie
Kontrollkästchen. Der IC 1 entfernt den entsprechenden
Schreiber aus der grafischen Darstellung.
4. Darstellungsbereich: Unter Darstellungsbereich stellen
Sie den Zeitraum ein, für den der IC 1 die aufgezeichneten
Werte darstellen soll.
Geben Sie den Darstellungsbereich in den Zeilen von und
bis im Format Jahr-Monat-Tag Stunde:Minute ein.
Automatisch bis zur aktuellen Gerätezeit: Wenn Sie das
Kontrollkästchen Automatisch bis zur aktuellen Gerätezeit
aktivieren, dann zeigt der IC 1 die historischen Gerätedaten
immer bis zur aktuellen Gerätezeit an.
Einrichten auf der
unter Werte in
unter Werte in
Unter Aktuelle
Registerkarte
Darstellung ein
Historische Daten anzeigen
Darstellung ein
Maustaste auf das Bild und wählen z.B. im
Microsoft Internet Explorer den Menüpunkt Bild
speichern unter.... Dabei wird eine Datei im
Speicher sparenden PNG-Format abgelegt, die
mit aktueller Grafik- und Browser-Software dar-
stellbar ist.
Die zugehörigen Datenwerte exportieren sie als
Textdatei mit einem Klick auf Textdatei. Die Text-
datei können Sie anschließend direkt in MS Excel
importieren und die enthaltenen Daten dort weiter
verarbeiten.
IC 1
Internet
Controller REG-K
BENUTZERHANDBUCH
i
Weiterverarbeitung im PC: Um die so
erstellte Grafik auf Ihrem PC zu
speichern, klicken Sie mit der rechten
