4
Baustufe 1:
L
R
L
R
a
a = a´
14
Zusammenbau und Montage der Tragfläche
(1)
(2)
(2)
a

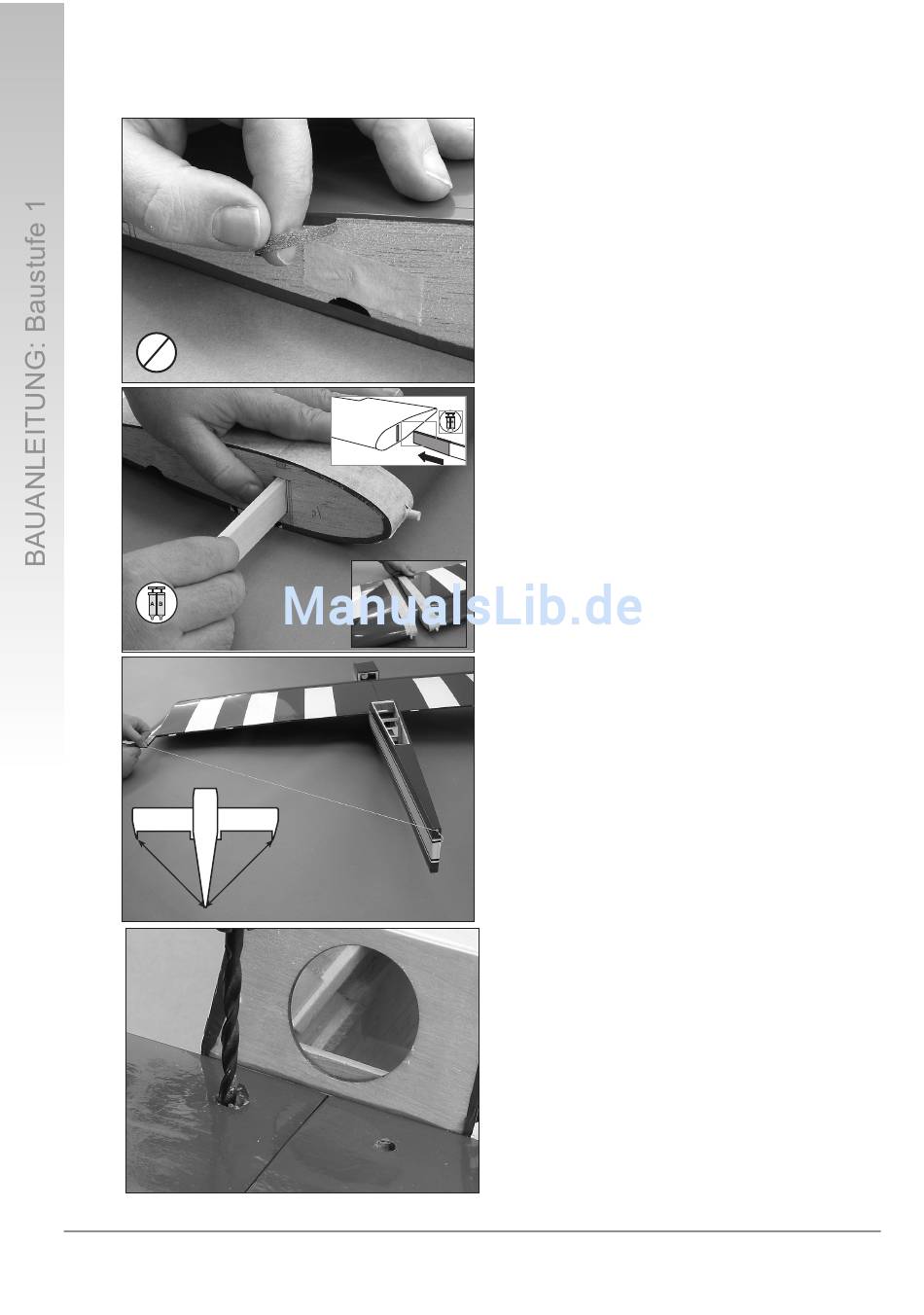

Vor dem Verkleben muß die Bespannfolie grundsätz-
lich von der Klebefläche entfernt werden.
-
Trennen Sie mit einem scharfen Bastelmesser den
überstehenden Rand der Bespannfolie an den
Wurzelrippen bis auf ca. 1 mm ab.
-
Achten Sie darauf, nur die Folie zu durchtrennen
und nicht bis in das Holz zu schneiden!
-
Ziehen Sie die überstehende Folie ab.
-
Schneiden Sie auch die halbrunde Öffnung auf der
Flächenoberseite frei (1),
-
lassen Sie einen ca. 1mm breiten Rand innen
überstehen.
-
schneiden Sie diesen Rand so ein,
-
dass Sie die überstehende Folie nach innen
einklappen und mit dem Bügeleisen ankleben
können.
-
Ziehen Sie den Faden, an dem später das
Querruderservo-Kabel durch die Fläche gefädelt
wird, nach außen und
-
fixieren Sie ihn auf der Oberseite der Fläche.
-
Kleben Sie einen Streifen Kreppband entlang der
Kante rund um die Flächenhälften.
-
Bestreichen Sie den Flächenverbinder zur Hälfte
mit Epoxidharz und schieben Sie ihn in den dafür
vorgesehenen Schlitz einer Flächenhälfte.
-
Schieben Sie nach dem Aushärten die zweite
Flächenhälfte auf den Flächenverbinder und
-
stellen Sie sicher, dass sich die Flächenhälften
spaltfrei und bündig zusammenstecken lassen.
-
Bestreichen Sie jetzt den Flächenverbinder und die
Klebeflächen (2) mit Epoxidharz und pressen Sie die
Flächenhälften passgenau zusammen.
Nach dem Aushärten kann überschüssiges Epoxidharz
mitsamt dem Kreppband entfernt werden.
Ausrichten der Fläche
-
Drehen Sie den Rumpf auf den Rücken.
-
Entfernen Sie die Flächenabdeckung und die
Servoabdeckung auf der Rumpfunterseite und legen
Sie sie beiseite.
-
Setzen Sie die Tragfläche ein.
-
Achten Sie darauf, dass die Führungsstifte in der
Flächen-Vorderkante (Nasenleiste) genau in den
Führungen im Rumpf sitzen.
-
Messen Sie jetzt den Abstand beider Flächenkanten
zum Rumpfende
Die Abstände müssen gleich groß sein!
-
Fixieren Sie die ausgerichtete Fläche vorübergehend
mit Klebeband in dieser Position.
-
Markieren Sie die Position für zwei Bohrungen:
13 mm von der Flächenendleiste und
22,5 mm rechts und links von der Mittellinie.
-
Bohren Sie zwei Löcher ø 4,5 mm durch die Fläche
und die Flächenauflage.
Montageanleitung RC-Flugmodell „Acro Extra" Best. Nr. 230183
© Conrad Electronic 02/05
