Einbau der Querruderservos
b
c
d
f
Montageanleitung RC-Flugmodell „ULTIMO" Best. Nr. 230158 / RC-Elektroflugmodell „ULTIMO EP" Best. Nr. 230157

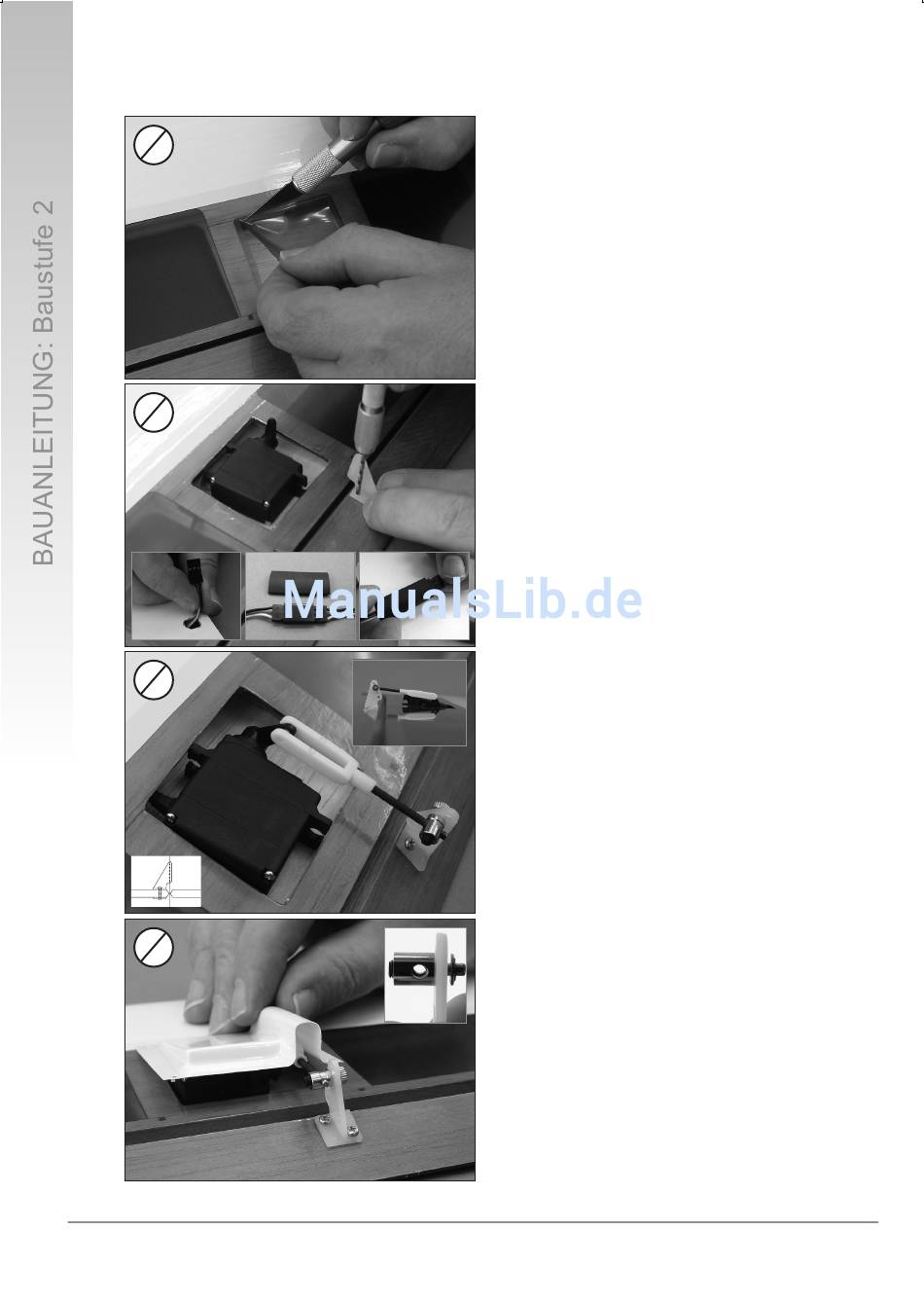

Die Aussparung für die Montage des Flächenservos
befindet sich gut erkennbar auf der Unterseite der Trag-
fläche, ca. 375 mm von der Wurzelrippe.
-
Legen Sie den Ausschnitt für das Flächenservo frei,
indem Sie die Bügelfolie ca. 2 mm innerhalb des
erkennbaren Rahmens ausschneiden.
-
Klappen Sie den überstehenden Rand der Bügelfolie
nach innen und bügeln Sie ihn mit einem (Folien-)
Bügeleisen fest.
-
Bringen Sie die Servowelle in Neutralstellung.
-
Fixieren Sie das Servo mit doppelseitigem
Klebeband liegend in dem Ausschnitt (Servowelle in
Richtung Flächen-Vorderkante und Flächenspitze.
-
Stecken Sie den Servoarm so auf, dass er senkrecht
nach oben zeigt.
-
Schneiden Sie die runden Öffnungen (a)
in der Unterseite jeder Flächenhälfte frei (ca, 74 mm
von der Hinterkante und 6 mm von der Wurzelrippe).
-
Verlängern Sie die Anschlusskabel der Flächen-
servos mit den Servo-Verlängerungskabeln (b).
-
Sichern Sie die Steckverbindung mit Schrumpf-
schlauch oder durch Umwickeln mit Klebeband (c).
-
Fädeln Sie das Servo-Anschlusskabel von dem
Servo-Ausschnitt in der Fläche durch die Holme und
durch die Öffnung (a) nach außen.
-
Sichern Sie das Servokabel mit einem Stück
Klebeband auf der Flächenunterseite.
-
Schrauben Sie einen Gabelkopf auf eine der beiden
gleich langen Anlenkgestänge mit Gewinde auf
einer Seite.
-
Haken Sie den Gabelkopf im Servoarm ein.
-
Setzen Sie ein Ruderhorn leicht seitlich versetzt
auf die Querruderklappe und
-
markieren Sie seine Position (d) so, dass die
Anlenkpunkte direkt über dem Scharnierspalt stehen
(e) und eine möglichst geradlinige Verbindung mit
dem Anlenkgestänge hergestellt werden kann.
Achten Sie darauf, dass die Ruderklappe in
Neutralstellung steht!
-
Bohren Sie zwei Löcher (2 mm) an der
entsprechenden Position durch die Querruderklappe
und
-
verschrauben Sie das Ruderhorn.
-
Stecken Sie den Anlenkpunkt durch die zweite
Bohrung von oben im Ruderhorn (Bohrung evtl.
aufbohren), setzen Sie eine Unterlegscheibe auf und
sichern Sie mit einem E-Ring (f).
-
Messen Sie die Länge des Gestänges und kürzen
Sie es.
-
Führen Sie das Gestänge durch den Anlenkpunkt
und sichern Sie es mit der Madenschraube.
Verfahren Sie auf die gleiche Weise mit dem zweiten
Querruderservo.
-
Schneiden Sie die Abdeckungen für die Querruder-
servos entlang der gestanzten Linie aus.
-
Setzen Sie die Abdeckungen so auf, dass sich das
Gestänge frei bewegen kann und
-
bohren Sie vier Löcher (2,1 mm) in die Ecken.
-
Verschrauben Sie die Abdeckung mit vier Schrauben
2x8 mm
