Baustufe 4:

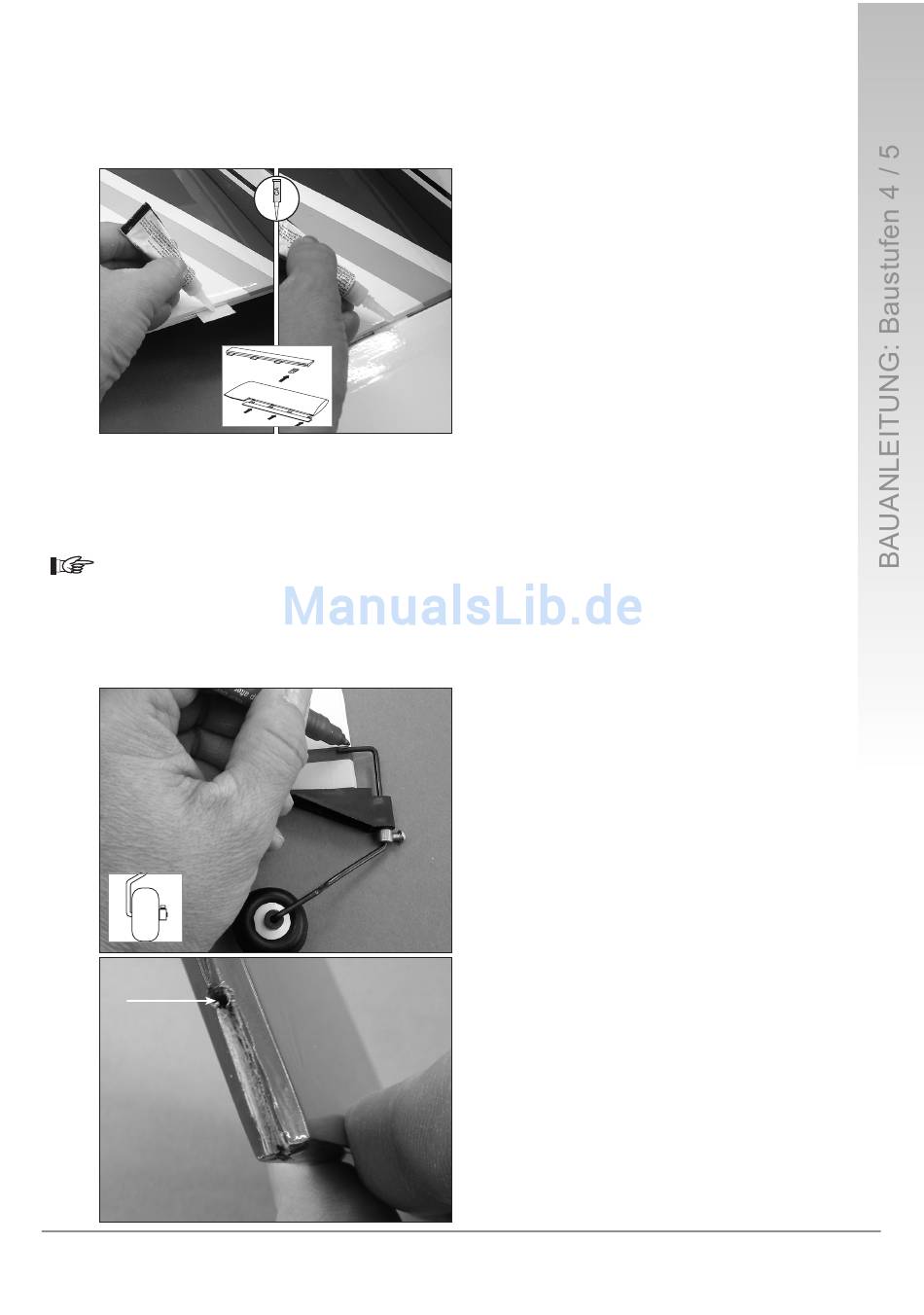

An den Tragflächenhälften und den Querruderklappen sind jeweils vier Schlitze vorgeschnitten, in welche die Scharnier-
plättchen eingesetzt und verklebt werden.
Verfahren Sie mit den Höhenruderklappen auf die gleiche Weise!
An jeder Höhenruderklappe sind drei Schlitze für die Scharniere vorgesehen. Eröffnen Sie diese und kleben Sie die
Scharniere erst in das Höhenruder, dann in die Ruderklappen ein.
Achten Sie darauf, dass die Höhenruderklappen bündig mit dem Höhenleitwerk abschließen und nicht seitlich
überstehen.
Lassen Sie die Klebestellen vollständig aushärten!
Prüfen Sie die Verklebung der Scharniere an Quer- und Höhenruder, indem Sie kräftig an den Ruderklappen
ziehen!
Fügen Sie ggf. Sekundenkleber hinzu bzw. kleben Sie das Scharnier(die Scharniere) erneut ein.
Baustufe 5:
ø 2 mm
Technische Beratung: Tel. 0180 / 5 31 21 16
CONRAD im Internet: http://www.conrad.com
Einbau der Quer- und Höhenruderklappen
Für die weiteren Arbeiten sollte die Tragfläche wieder abgenommen werden!
Spornrad
Mo - Fr 8.00 bis 18.00 Uhr
- Schneiden Sie die Bespannfolie über den Schlitzen
in den Tragflächenhälften und den Querruderklappen
auf und
- schieben Sie je ein Scharnier bis zur Hälfte in den
Schlitz.
- Lassen Sie etwas Sekundenkleber in den Spalt
laufen.
- Wenn der Kleber hart geworden ist, stecken Sie die
Querruderklappe auf die Scharniere auf.
- Schieben Sie die Querruderklappe möglichst dicht an
die Tragfläche heran und biegen Sie sie nach unten.
- Verkleben Sie jetzt die Scharnierplättchen in den
Querruderklappen, indem Sie
- etwas Sekundenkleber in den Spalt laufen lassen.
- Achten sie darauf, dass die Querruderklappen
beweglich bleiben und nicht mit der Tragfläche
verkleben!
- Schieben Sie das Spornrad auf die Achse des
Spornfahrwerks auf und
- sichern Sie es so mit dem Stellring, dass es sich
leicht drehen lässt.
Das Spornrad wird später von der Seitenruderklappe
gelenkt. Dazu wird das obere, rechtwinklig abgewinkelte
Ende der Spornradhalterung in die Scharnierseite der
Seitenruderklappe eingesteckt.
Die flache Auflage der Spornradhalterung wird später
am Rumpf verschraubt. Die Rumpf-Unterkante schließt
bündig mit der Unterkante der Seitenruderklappe ab.
- Setzen Sie daher die flache Auflage der Spornrad-
halterung unten an die Seitenruderklappe an und
- markieren Sie die Position Drahtbügels auf der
Seitenruderklappe.
- Bohren Sie ein Loch ø 2 mm in der markierten Höhe
in die Stirnseite der Seitenruderklappe.
- Schneiden Sie eine ca. 2 mm tiefe Vertiefung von der
Bohrung zur Unterkante der Seitenruderklappe.
In diese Vertiefung wird später das Spornfahrwerk
geführt, so dass die Seitenruderklappe spaltfrei an
das Seitenleitwerk angesetzt werden kann.
