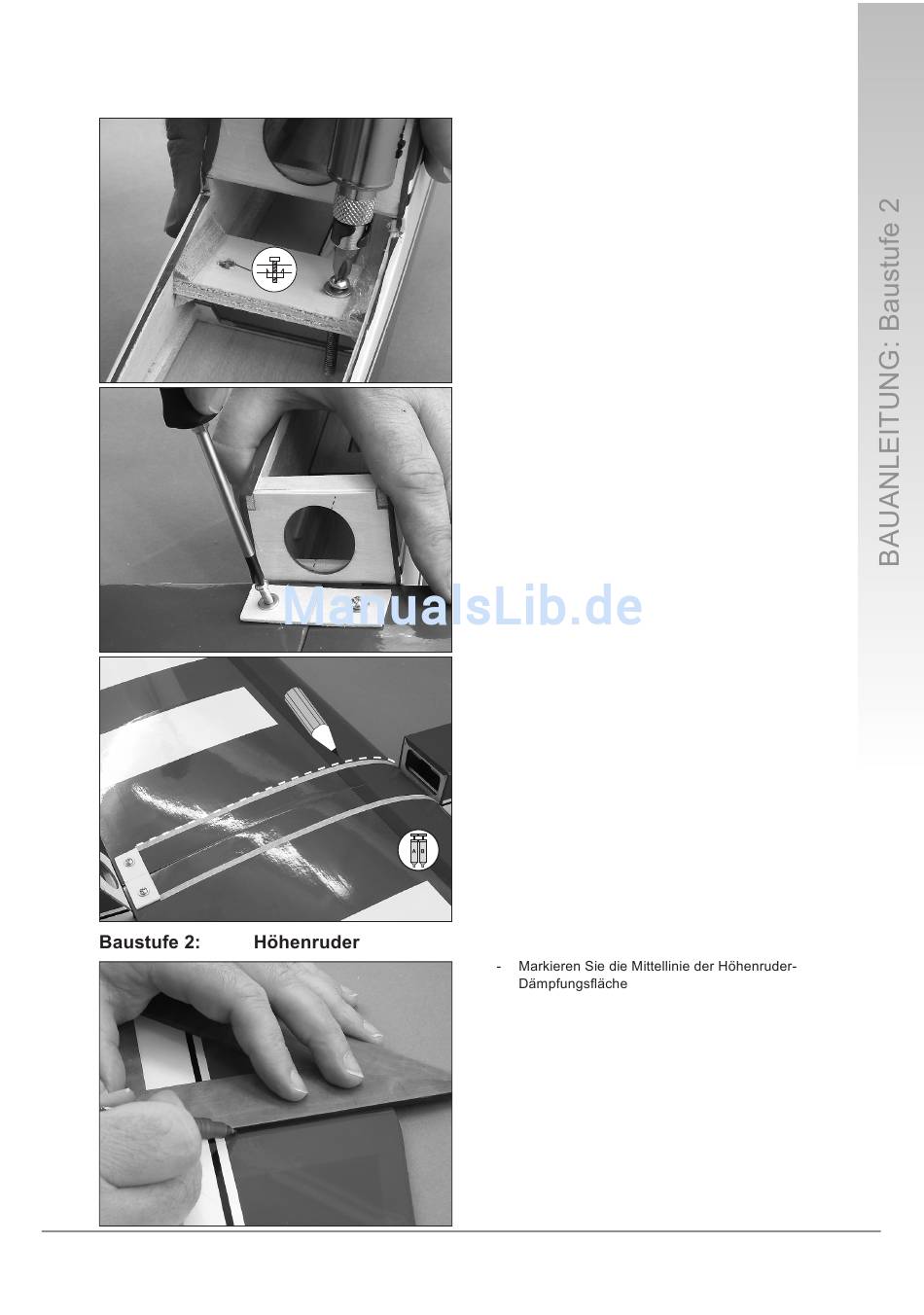

1 Erweitern Sie die Bohrungen in der Flächenauflage
so, dass sich die 4 mm Einschlagmuttern von unten
einsetzen lassen.
-
Ziehen Sie die Einschlagmuttern an, indem Sie eine
Schraube mit Unterlegscheibe von oben durch die
Bohrung im Holz in die Einschlagmutter
einschrauben.
-
Ziehen Sie die Schraube so fest an, dass sich die
Spitzen der Einschlagmutter ins Holz einziehen.
-
Entfernen Sie die Schraube wieder.
2 Übertragen Sie die Position der Bohrungen
von der Fläche auf die Flächenverstärkung
und bringen Sie die Bohrungen an.
-
Kleben Sie die Flächenverstärkung auf die
Fläche auf.
Die Fläche kann jetzt auf dem Rumpf verschraubt
und zum Transport wieder abgenommen werden,
ohne dass die Gewinde bei häufiger Nutzung
ausreißen.
-
Legen Sie die runden Öffnungen für die
Tragflächen-Befestigungsschrauben in der
Flächenabdeckung frei, indem Sie die Bespannfolie
sternförmig einschneiden.
-
Bügeln Sie die Folie nach innen ein und
-
schneiden Sie überstehende Folie ab.
-
Setzen Sie die Flächenabdeckung wieder auf
Tragfläche und Rumpf auf.
3 Markieren Sie die Kanten der Abdeckung rechts und
links auf der Fläche
-
Entfernen Sie die Bespannfolie der Fläche in zwei
ca. 5 mm breiten Streifen,
ca. 1 mm von den Markierungslinien nach innen
versetzt.
Achten Sie darauf, nur die Folie zu durchtrennen,
schneiden Sie mit wenig Druck!
-
Geben Sie Epoxidharz auf die freigelegten Streifen
und
-
kleben Sie die Flächenabdeckung in Position auf der
Tragfläche fest.
Noch nicht ausgehärtetes Epoxidharz kann kurzfris-
tig mit einem mit Brennspiritus getränkten
Papiertuch abgenommen werden.
4
