Baustufe 3: Seitenruder - Conrad Electronic Acro Extra ARF Montage- Und Bedienungsanleitung

4
L
R
b
b = b´
Baustufe 3:
16
b
b´
Seitenruder
c c´
90°
c = c´

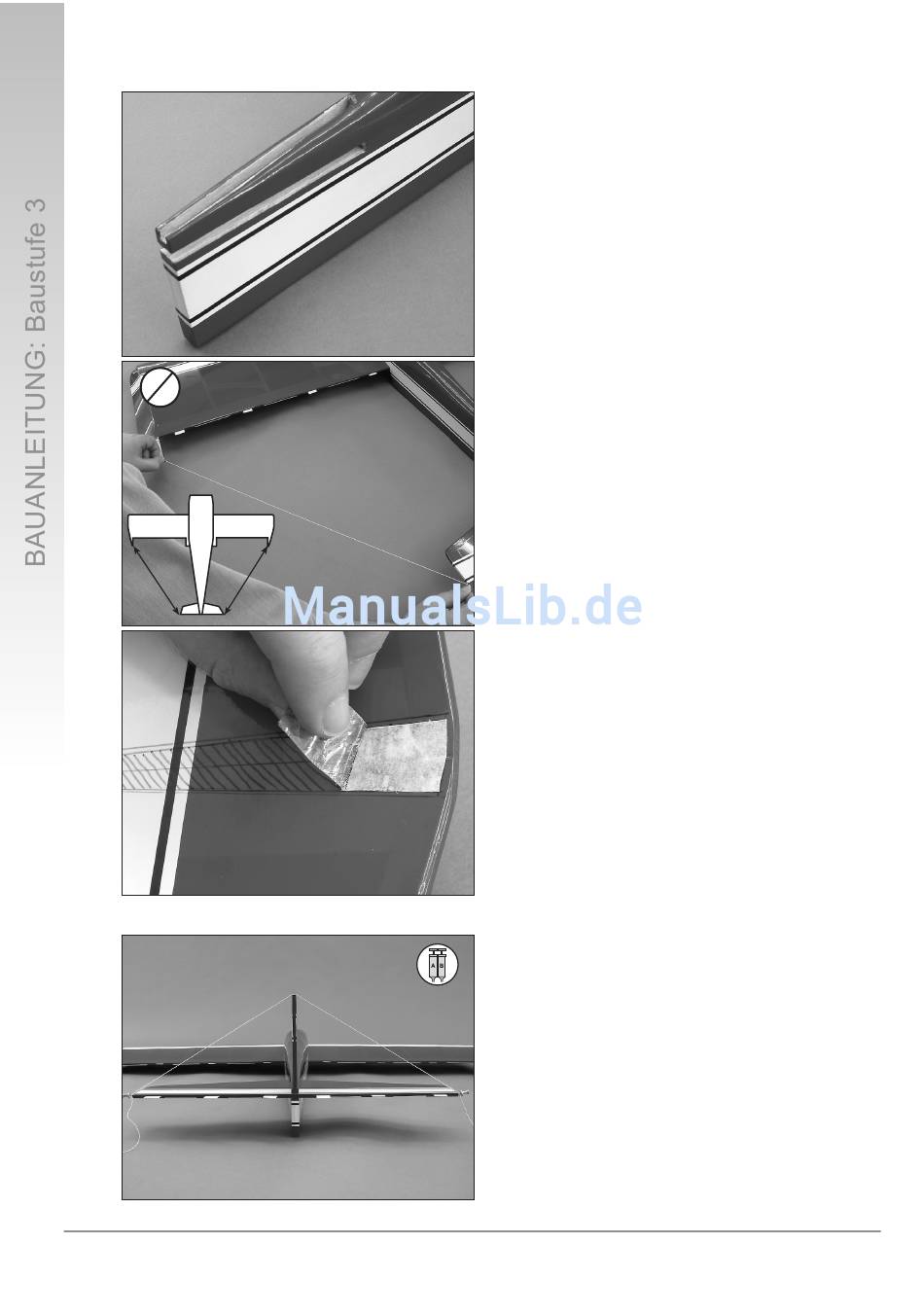

- Öffnen Sie die Ausschnitte im Rumpf für das
Höhenruder und das Seitenruder und
- zweckmäßigerweise auch jetzt schon die Austritts-
öffnungen für die Ruder-Anlenkgestänge.
- Lassen Sie nach Möglichkeit ca. 1 mm Bespannfolie
an den Kanten überstehen und
- bügeln Sie diesen Rand nach innen um.
- Schieben Sie die Höhenruder-Dämpfungsfläche in
die Aussparung im Rumpf
- Richten Sie das Höhenruder auf die gleiche Weise
aus, wie zuvor die Tragfläche:
- Fixieren Sie einen unelastischen Faden mit einer
Stecknadel an der Flächenspitze und
- ziehen Sie den Faden zur Hinterkante auf der
entsprechenden Seite des Höhenleitwerks.
- Nehmen Sie dieses Maß (b) und vergleichen Sie es
mit dem Abstand von Flächenspitze zur
Leitwerkskante auf der anderen Seite (b´).
- Korrigieren Sie die Position des Höhenleitwerks
solange, bis die Abstände auf beiden Seiten gleich
sind
- Markieren Sie die Position des Höhenleitwerks auf
der Ober- und Unterseite mit Folienschreiber.
- Entfernen Sie die Bügelfolie ca. 1 mm innerhalb der
Markierungen.
Achten Sie darauf, nur die Folie zu durchtrennen.
- Entfernen Sie die Markierungen mit Brennspiritus.
- Tragen Sie Epoxidharz auf die freigelegten Flächen
auf und
- schieben Sie das Leitwerk in die Aussparung im
Heck.
Solange das Epoxidharz noch nicht ausgehärtet ist,
lässt sich die Position des Leitwerks noch korrigieren
und übergetretenes Epoxidharz mit Brennspiritus
entfernen
- Setzen Sie die Seitenleitwerksfläche in die
Aussparung im Rumpf.
- Richten Sie das Leitwerk aus:
der Winkel muss 90° zum Höhenleitwerk betragen,
der Abstand von Leitwerksspitze zu Höhenruder-
spitze muss auf beiden Seiten gleich groß sein.
- Markieren Sie die Rumpfoberkante auf dem
Seitenleitwerk.
- Nehmen Sie das Seitenleitwerk wieder heraus und
- Trennen Sie auf beiden Seiten die Bespannfolie etwa
1 mm unterhalb der Markierung ab.
Achten Sie darauf, nur die Folie zu durchtrennen.
- Entfernen Sie die Markierungen mit Brennspiritus.
- Tragen Sie Epoxidharz auf die freigelegten Flächen
auf und
- setzen Sie das Leitwerk wieder in die Aussparung im
Heck.
