Baustufe 6:
8 mm
18
1
Hauptfahrwerk und Radabdeckung
90°
-

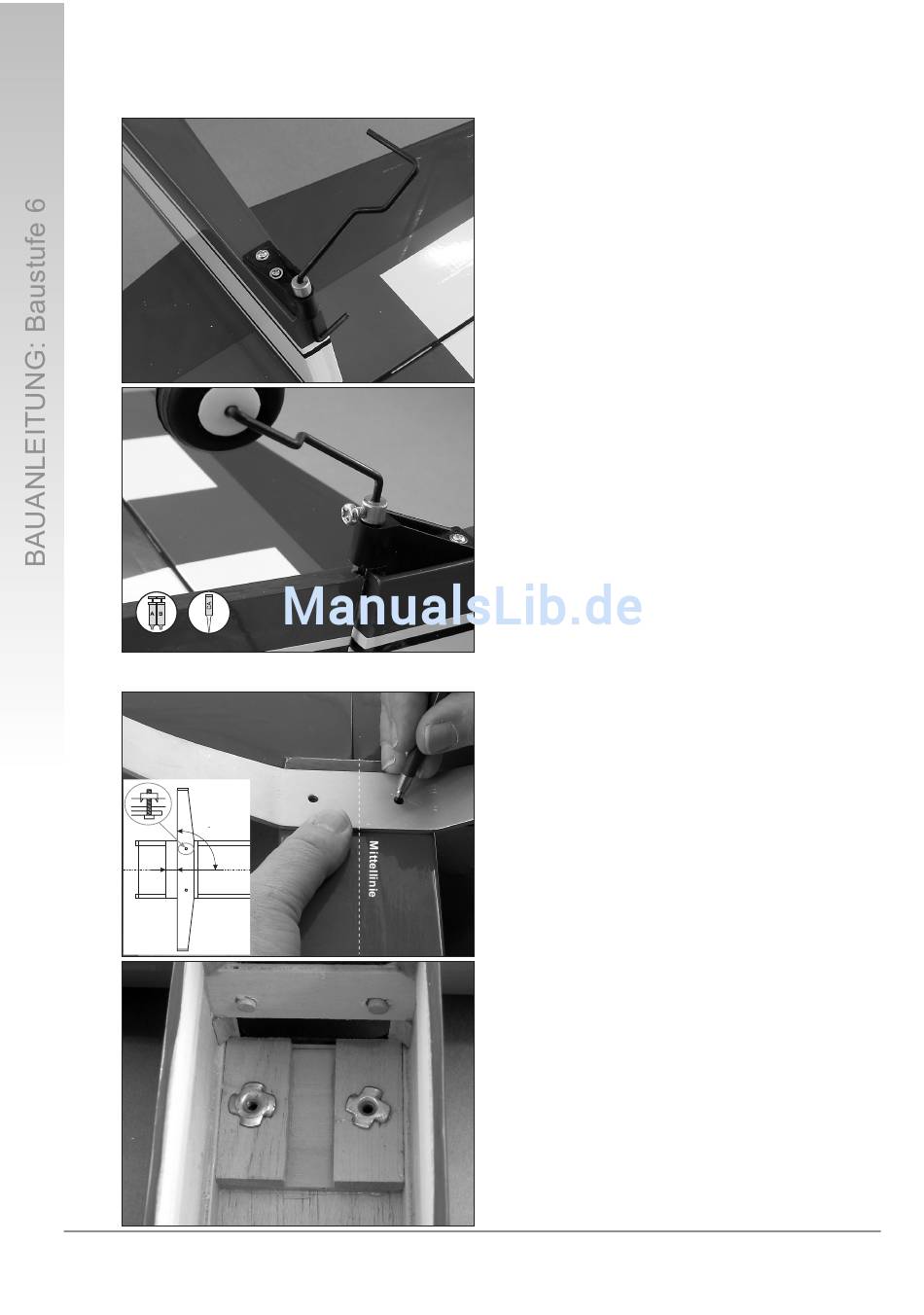

Schrauben Sie das Spornfahrwerk mit drei M3 x 12
Holzschrauben am Rumpf fest.
Der Drahtbügel, an dem das Spornrad von der
Seitenruderklappe angelenkt wird, liegt dicht am
Rumpfende an.
-
Befestigen Sie jetzt die Scharniere im Seitenleitwerk,
wie schon für die Quer- und Höhenruder
beschrieben.
-
Geben Sie etwas Epoxidharz in die Bohrung und in
die Vertiefung in der Seitenruderklappe.
-
Stecken Sie die Seitenruderklappe auf die
Scharniere und den Lenkdraht am Spornfahrwerk
auf.
-
Sichern Sie die Scharniere in der Seitenruderklappe
mit Sekundenkleber.
-
Schieben Sie nach dem Aushärten der
Verklebungen den Stellring (1) als Druckentlsastung
für das Seitenruder beim Einfedern nach oben und
-
sichern Sie ihn.
-
Markieren Sie die Mittellinie auf der Unterseite des
Rumpfes.
-
Messen Sie von der der Tragfläche zugewandten
Seite 8 mm ab und ziehen Sie in diesem Abstand
eine Linie senkrecht zur Mittellinie.
-
Setzen Sie das Hauptfahrwerk an dieser Linie an;
-
Richten Sie das Fahrwerk senkrecht zur Mittellinie
und parallel zur Tragfläche aus und
-
markieren Sie die Position der Befestigungs-
bohrungen rechts und links.
-
Bohren Sie zwei Löcher ø 4,5 mm an den
Markierungen und
-
setzen Sie zwei 4 mm Einschlagmuttern von innen in
die Bohrungen und
-
ziehen Sie sie fest.
-
Verschrauben Sie das Fahrwerk
Montageanleitung RC-Flugmodell „Acro Extra" Best. Nr. 230183
© Conrad Electronic 02/05
