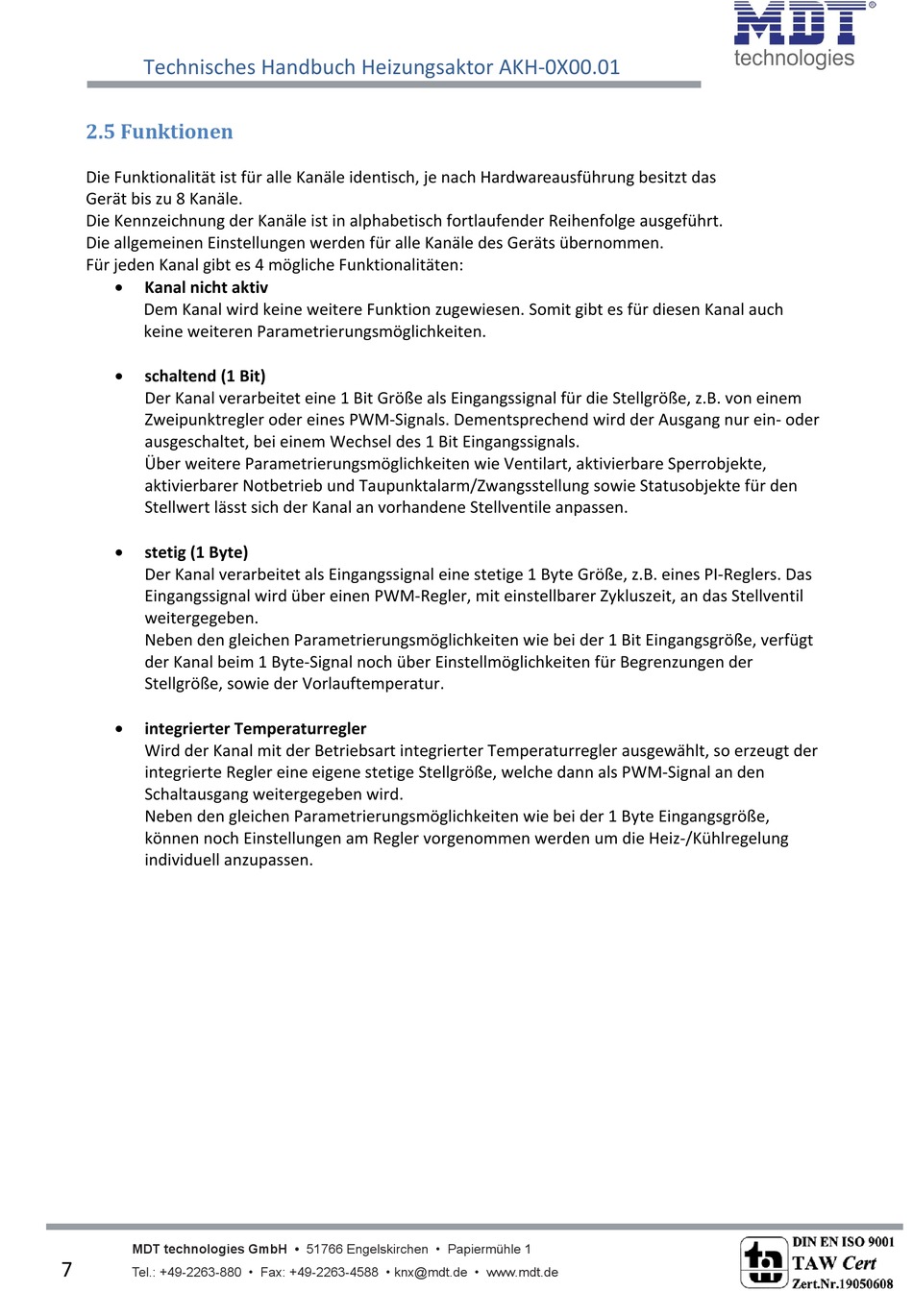

2.5 Funktionen

Die Funktionalität ist für alle Kanäle identisch, je nach Hardwareausführung besitzt das
Gerät bis zu 8 Kanäle.
Die Kennzeichnung der Kanäle ist in alphabetisch fortlaufender Reihenfolge ausgeführt.
Die allgemeinen Einstellungen werden für alle Kanäle des Geräts übernommen.
Für jeden Kanal gibt es 4 mögliche Funktionalitäten:

Kanal nicht aktiv
Dem Kanal wird keine weitere Funktion zugewiesen. Somit gibt es für diesen Kanal auch
keine weiteren Parametrierungsmöglichkeiten.

schaltend (1 Bit)
Der Kanal verarbeitet eine 1 Bit Größe als Eingangssignal für die Stellgröße, z.B. von einem
Zweipunktregler oder eines PWM‐Signals. Dementsprechend wird der Ausgang nur ein‐ oder
ausgeschaltet, bei einem Wechsel des 1 Bit Eingangssignals.
Über weitere Parametrierungsmöglichkeiten wie Ventilart, aktivierbare Sperrobjekte,
aktivierbarer Notbetrieb und Taupunktalarm/Zwangsstellung sowie Statusobjekte für den
Stellwert lässt sich der Kanal an vorhandene Stellventile anpassen.

stetig (1 Byte)
Der Kanal verarbeitet als Eingangssignal eine stetige 1 Byte Größe, z.B. eines PI‐Reglers. Das
Eingangssignal wird über einen PWM‐Regler, mit einstellbarer Zykluszeit, an das Stellventil
weitergegeben.
Neben den gleichen Parametrierungsmöglichkeiten wie bei der 1 Bit Eingangsgröße, verfügt
der Kanal beim 1 Byte‐Signal noch über Einstellmöglichkeiten für Begrenzungen der
Stellgröße, sowie der Vorlauftemperatur.

integrierter Temperaturregler
Wird der Kanal mit der Betriebsart integrierter Temperaturregler ausgewählt, so erzeugt der
integrierte Regler eine eigene stetige Stellgröße, welche dann als PWM‐Signal an den
Schaltausgang weitergegeben wird.
Neben den gleichen Parametrierungsmöglichkeiten wie bei der 1 Byte Eingangsgröße,
können noch Einstellungen am Regler vorgenommen werden um die Heiz‐/Kühlregelung
individuell anzupassen.
