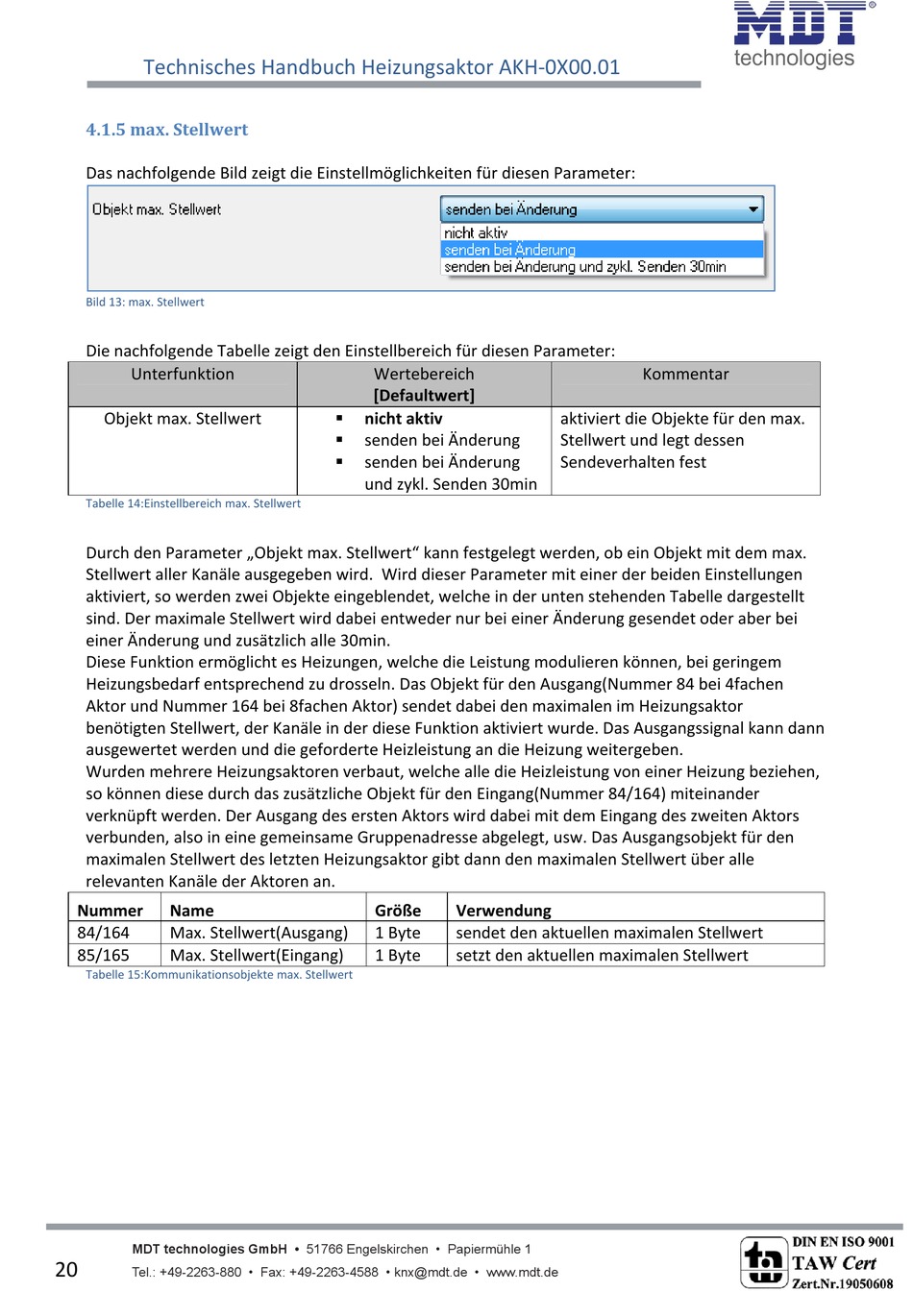

4.1.5 max. Stellwert
Das nachfolgende Bild zeigt die Einstellmöglichkeiten für diesen Parameter:
Bild 13: max. Stellwert
Die nachfolgende Tabelle zeigt den Einstellbereich für diesen Parameter:
Unterfunktion
Objekt max. Stellwert
Tabelle 14:Einstellbereich max. Stellwert
Durch den Parameter „Objekt max. Stellwert" kann festgelegt werden, ob ein Objekt mit dem max.
Stellwert aller Kanäle ausgegeben wird. Wird dieser Parameter mit einer der beiden Einstellungen
aktiviert, so werden zwei Objekte eingeblendet, welche in der unten stehenden Tabelle dargestellt
sind. Der maximale Stellwert wird dabei entweder nur bei einer Änderung gesendet oder aber bei
einer Änderung und zusätzlich alle 30min.
Diese Funktion ermöglicht es Heizungen, welche die Leistung modulieren können, bei geringem
Heizungsbedarf entsprechend zu drosseln. Das Objekt für den Ausgang(Nummer 84 bei 4fachen
Aktor und Nummer 164 bei 8fachen Aktor) sendet dabei den maximalen im Heizungsaktor
benötigten Stellwert, der Kanäle in der diese Funktion aktiviert wurde. Das Ausgangssignal kann dann
ausgewertet werden und die geforderte Heizleistung an die Heizung weitergeben.
Wurden mehrere Heizungsaktoren verbaut, welche alle die Heizleistung von einer Heizung beziehen,
so können diese durch das zusätzliche Objekt für den Eingang(Nummer 84/164) miteinander
verknüpft werden. Der Ausgang des ersten Aktors wird dabei mit dem Eingang des zweiten Aktors
verbunden, also in eine gemeinsame Gruppenadresse abgelegt, usw. Das Ausgangsobjekt für den
maximalen Stellwert des letzten Heizungsaktor gibt dann den maximalen Stellwert über alle
relevanten Kanäle der Aktoren an.
Nummer Name
84/164 Max. Stellwert(Ausgang)
85/165 Max. Stellwert(Eingang)
Tabelle 15:Kommunikationsobjekte max. Stellwert
