Technisches Handbuch Heizungsaktor AKH‐0X00.01
4.4.2 Stellwert Begrenzungen
Der Stellwert kann sowohl im Heizbetrieb, als auch im kühlbetrieb, nach oben, sowie nach unten,
begrenzt werden:

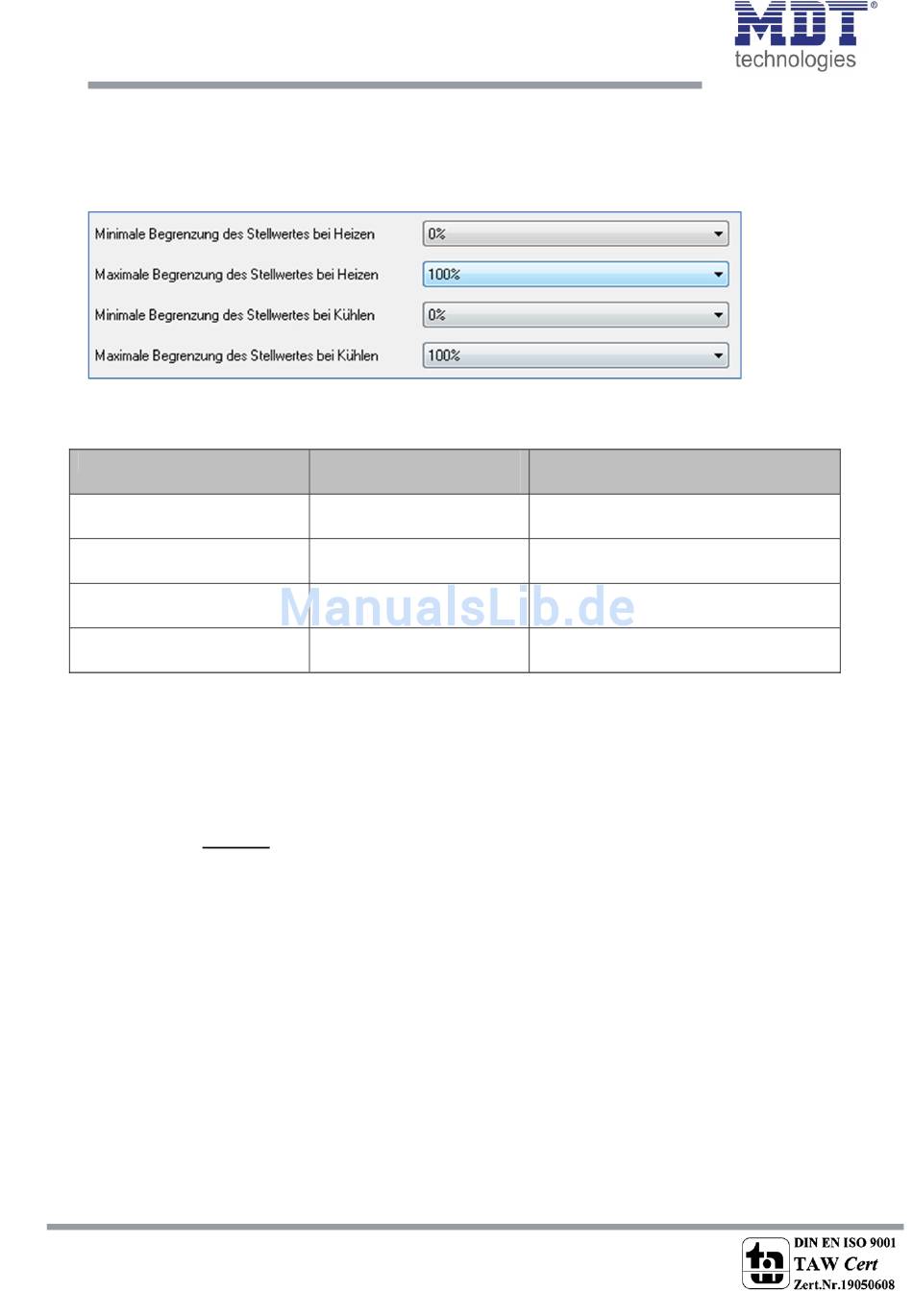

Bild 20: Stellwertbegrenzung
Die Einstellmöglichkeiten für diesen Parameter sind in der nachfolgenden Tabelle dargestellt:
Unterfunktion
Minimale Begrenzung des
Stellwerts bei Heizen
Maximale Begrenzung des
Stellwerts bei Heizen
Minimale Begrenzung des
Stellwerts bei Kühlen
Maximale Begrenzung des
Stellwerts bei Kühlen
Tabelle 32: Einstellmöglichkeiten Stellwert Begrenzung
Die Stellwertbegrenzung begrenzt den Wert der Stellgröße, welche an das PWM‐Signal weitergeleitet
wird. Bei einer aktiven Stellwertbegrenzung, also Minimum>0% oder Maximum<100%, wird das
Eingangssignal, insofern es außerhalb der Begrenzung liegt, auf die entsprechende Grenze
angehoben/abgesenkt. Aus diesem Wert werden dann erst die Impulse für das PWM‐Signal
berechnet.
Beispiel: Im Heizbetrieb ist die maximale Begrenzung zu 70% eingestellt und die
minimale Begrenzung auf 10%. Der PWM‐Zyklus beträgt 10 min. Wird nun eine
Stellgröße von 100% geschickt, so nimmt der Kanal die maximale Begrenzung von
70% an und berechnet daraus den „Einschaltimpuls" zu 7min. Eine Stellgröße
innerhalb der Begrenzung verhält sich ganz normal, d.h. ein Stellwert von 50% führt
auch zu einem „Einschaltimpuls" von 5min.
Die Stellwertbegrenzungen lassen sich für den Heiz‐ als auch den Kühlbetrieb individuell
parametrieren.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
32
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
0%,10%,...,100%
[0%]
100%,90%,...,0%
[100%]
0%,10%,...,100%
[0%]
100%,90%,...,0%
[100%]
Kommentar
Festlegung der minimalen Begrenzung
des Stellwerts im Heizbetrieb
Festlegung der maximalen Begrenzung
des Stellwerts im Heizbetrieb
Festlegung der minimalen Begrenzung
des Stellwerts im Kühlbetrieb
Festlegung der maximalen Begrenzung
des Stellwerts im Kühlbetrieb
