Technisches Handbuch Heizungsaktor AKH‐0X00.01

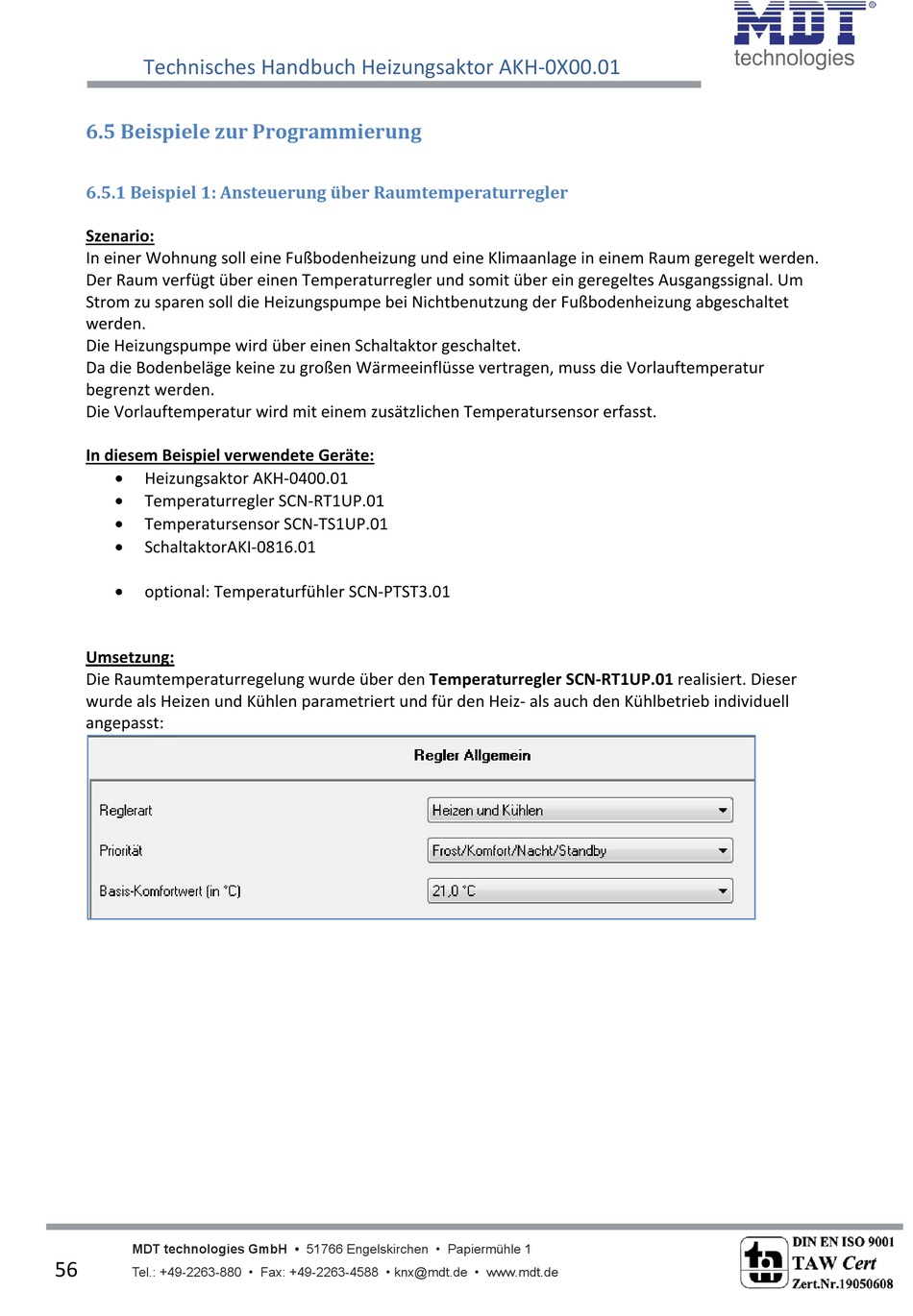

6.5 Beispiele zur Programmierung
6.5.1 Beispiel 1: Ansteuerung über Raumtemperaturregler
Szenario:
In einer Wohnung soll eine Fußbodenheizung und eine Klimaanlage in einem Raum geregelt werden.
Der Raum verfügt über einen Temperaturregler und somit über ein geregeltes Ausgangssignal. Um
Strom zu sparen soll die Heizungspumpe bei Nichtbenutzung der Fußbodenheizung abgeschaltet
werden.
Die Heizungspumpe wird über einen Schaltaktor geschaltet.
Da die Bodenbeläge keine zu großen Wärmeeinflüsse vertragen, muss die Vorlauftemperatur
begrenzt werden.
Die Vorlauftemperatur wird mit einem zusätzlichen Temperatursensor erfasst.
In diesem Beispiel verwendete Geräte:

Heizungsaktor AKH‐0400.01

Temperaturregler SCN‐RT1UP.01

Temperatursensor SCN‐TS1UP.01

SchaltaktorAKI‐0816.01

optional: Temperaturfühler SCN‐PTST3.01
Umsetzung:
Die Raumtemperaturregelung wurde über den Temperaturregler SCN‐RT1UP.01 realisiert. Dieser
wurde als Heizen und Kühlen parametriert und für den Heiz‐ als auch den Kühlbetrieb individuell
angepasst:
