Technisches Handbuch Heizungsaktor AKH‐0X00.01
Die nachfolgende Tabelle zeigt die verfügbaren Objekte:
Nr. Funktion
0 Stellwert
1 Vorlauftemperatur
2 Sperren
3 Status Stellwert
4 Meldung Notbetrieb
5 Zwangsstellung
5 Taupunktalarm
Tabelle 4: Kommunikationsobjekte „stetig(1Byte)"
3.3.3 Kommunikationsobjekte – integrierter Regler
Wird ein Kanal mit der Betriebsart integrierter Regler ausgewählt, so werden abhängig von der
Parametrierung zum Beispiel die nachfolgenden Kommunikationsobjekte eingeblendet:

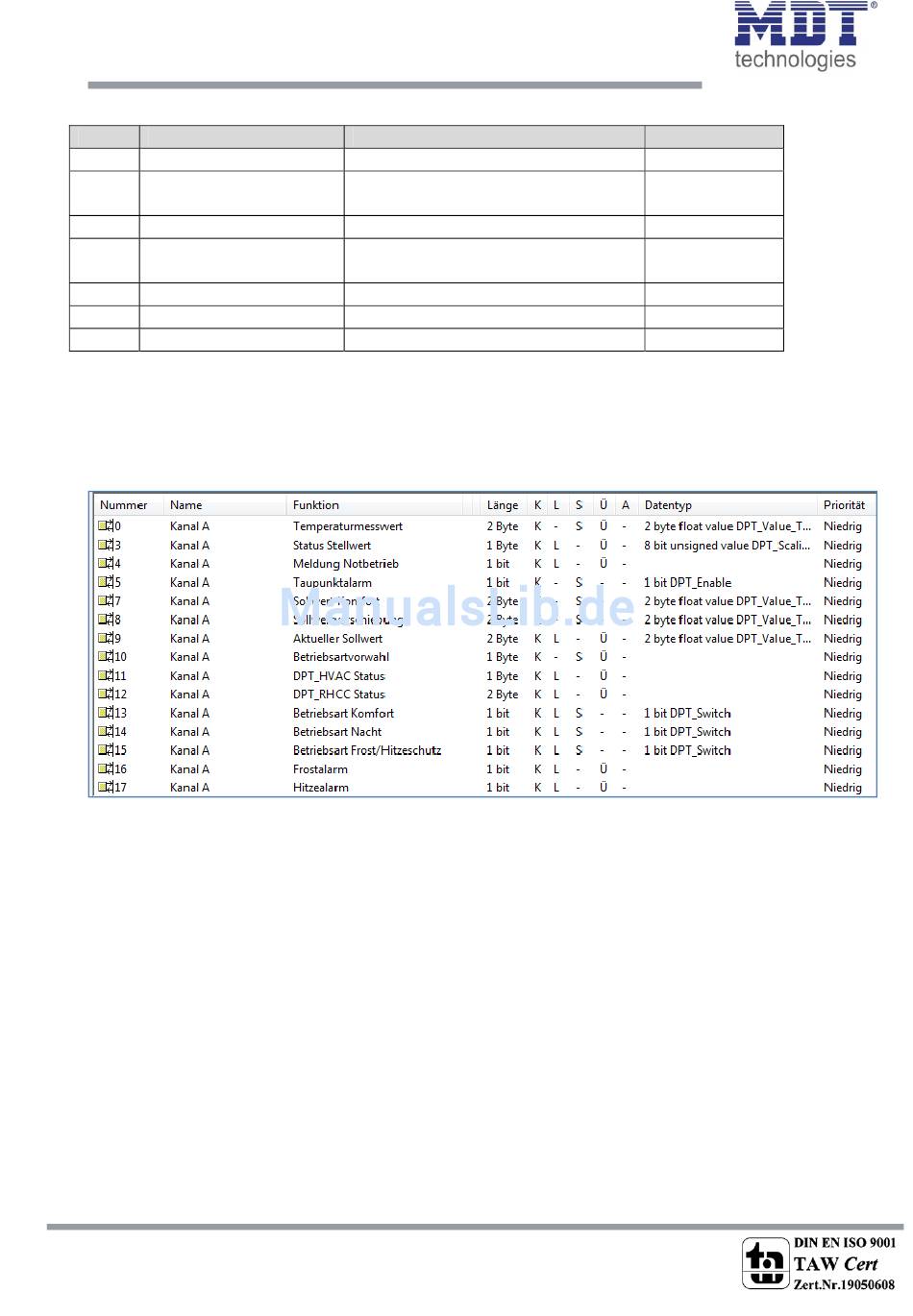

Bild 7: Kommunikationsobjekte „integrierter Regler"
Da der Stellwert jetzt vom Regler selbst erzeugt wird, wird kein Objekt für die Stellgröße mehr
angezeigt. Stattdessen wird nun ein Objekt für den Temperaturmesswert (Eingang) angezeigt.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
12
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Verwendung
Eingang für externen Stellwert
Verändern der Temperaturbegrenzung
des Vorlaufs
sperrt den Kanal
gibt die aktuelle Größe des Stellwerts
aus
meldet aktiven Notbetrieb
aktiviert die Zwangsstellung
aktiviert den Taupunktalarm
In, Write
In, Write
In, Write
Out, Read
Out, Read
In, Write
In, Write
