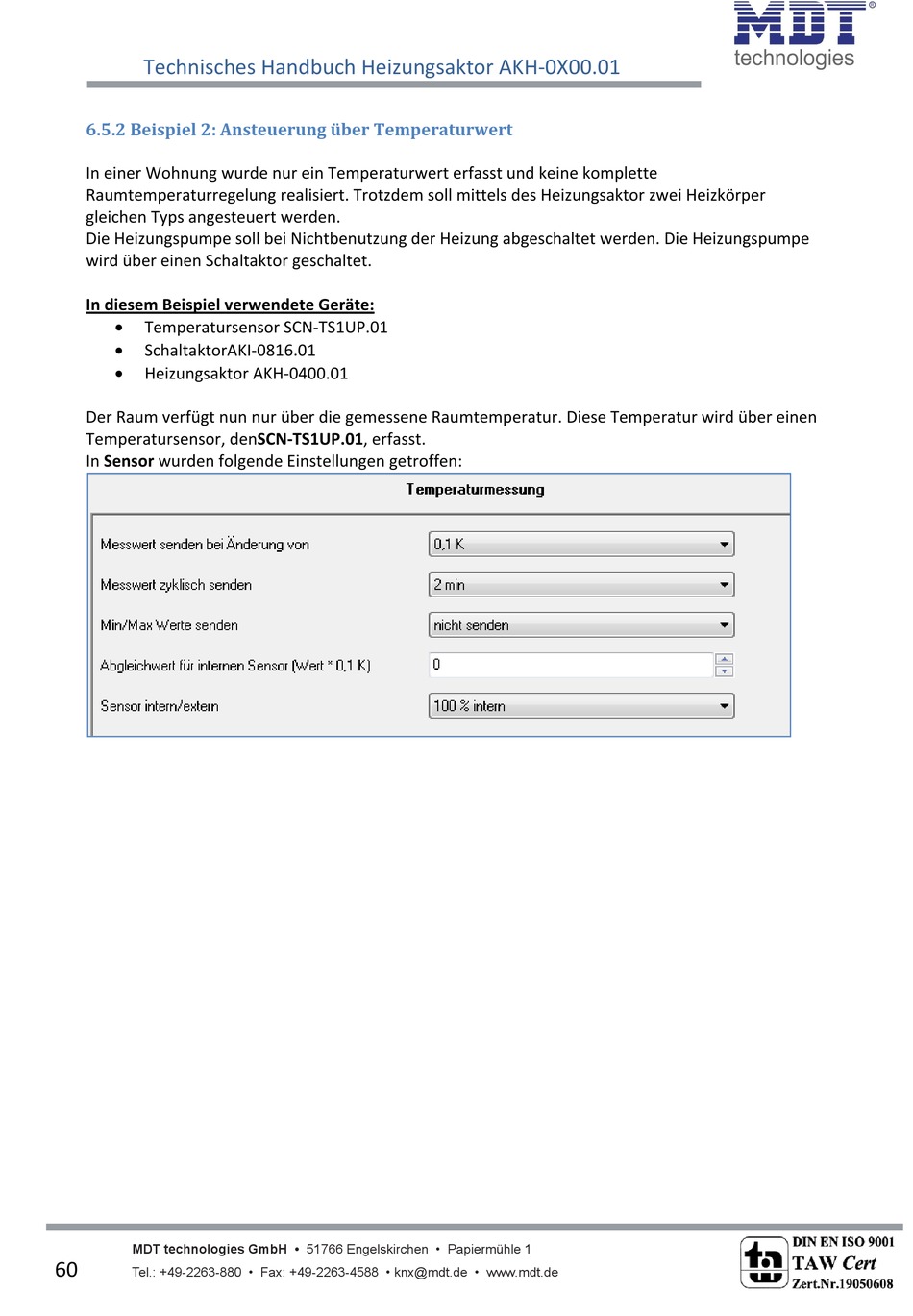

6.5.2 Beispiel 2: Ansteuerung über Temperaturwert
In einer Wohnung wurde nur ein Temperaturwert erfasst und keine komplette
Raumtemperaturregelung realisiert. Trotzdem soll mittels des Heizungsaktor zwei Heizkörper
gleichen Typs angesteuert werden.
Die Heizungspumpe soll bei Nichtbenutzung der Heizung abgeschaltet werden. Die Heizungspumpe
wird über einen Schaltaktor geschaltet.
In diesem Beispiel verwendete Geräte:

Temperatursensor SCN‐TS1UP.01

SchaltaktorAKI‐0816.01

Heizungsaktor AKH‐0400.01
Der Raum verfügt nun nur über die gemessene Raumtemperatur. Diese Temperatur wird über einen
Temperatursensor, denSCN‐TS1UP.01, erfasst.
In Sensor wurden folgende Einstellungen getroffen:
