Technisches Handbuch Heizungsaktor AKH‐0X00.01
4.2 Betriebsart Kanal
Bevor mit der Konfiguration des Kanals begonnen werden kann, muss die Betriebsart des Kanals
ausgewählt werden. Die Betriebsart eines Kanals richtet sich nach dem zu verarbeiten Objekt für den
Stellwert. Die Betriebsart „schaltend(1Bit)" verarbeitet dabei 1 Bit Größen, welche nur die zwei
Zustände „0" und „1" senden. Diese Stellwerte werden meist von Zweipunktreglern oder bereits in
PWM umgewandelten Stellgrößen gesendet. Liegt ein stetiges Eingangssignal vor, z.B. einer PI‐
Regelung, so ist die Betriebsart „stetig(1Byte)" zu wählen. Wenn nur Temperaturwerte zur Verfügung
stehen, so können diese unter der Einstellung „integrierter Regler" weiterverarbeitet werden.
Das nachfolgende Bild zeigt das Einstellfenster für die Betriebsarten der Kanäle:

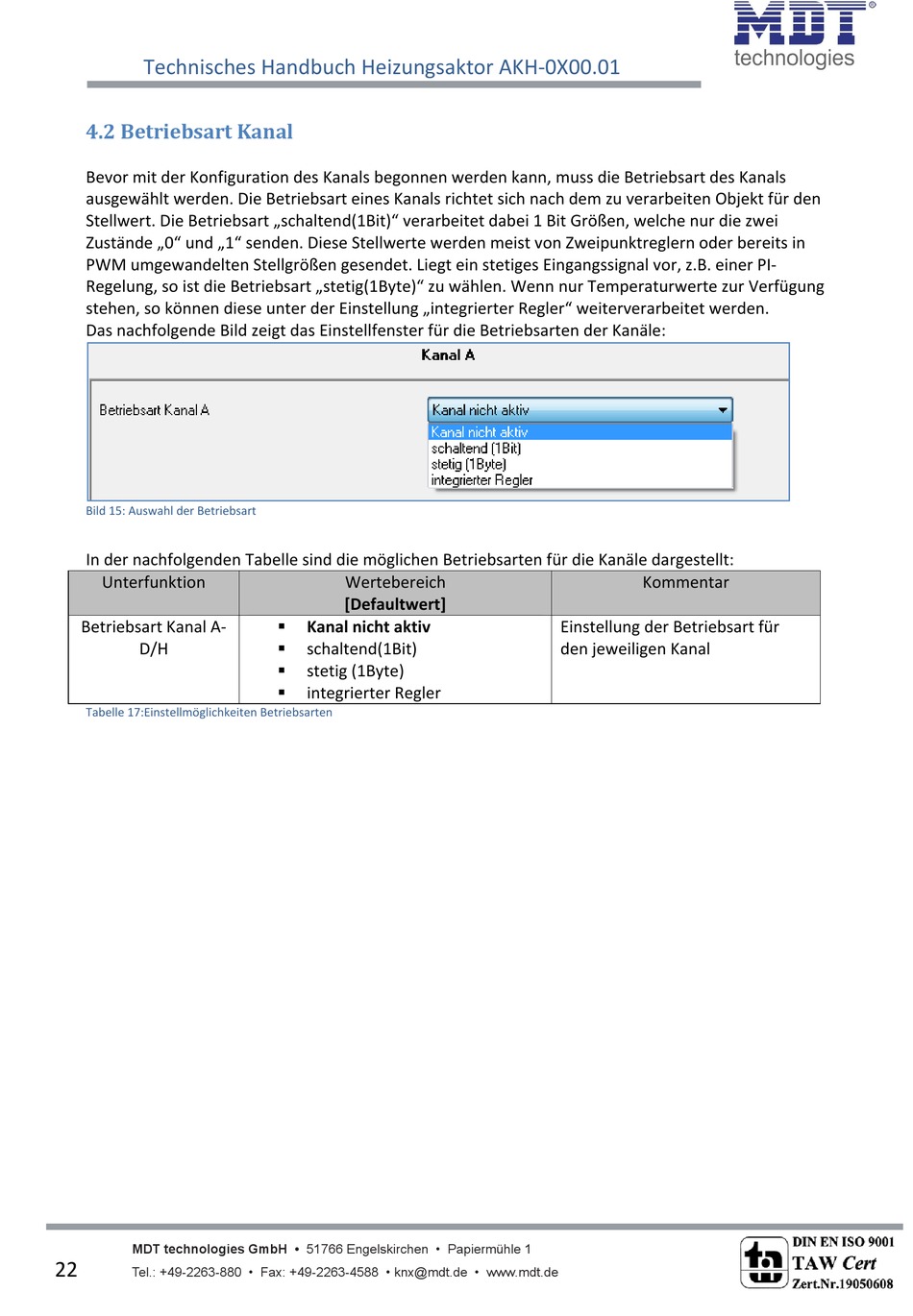

Bild 15: Auswahl der Betriebsart
In der nachfolgenden Tabelle sind die möglichen Betriebsarten für die Kanäle dargestellt:
Unterfunktion
Betriebsart Kanal A‐
D/H
Tabelle 17:Einstellmöglichkeiten Betriebsarten
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
22
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]

Kanal nicht aktiv

schaltend(1Bit)

stetig (1Byte)

integrierter Regler
Kommentar
Einstellung der Betriebsart für
den jeweiligen Kanal
