Technisches Handbuch Heizungsaktor AKH‐0X00.01

3 Kommunikationsobjekte

3.1 Überblick
Die Kommunikationsobjekte dienen der Programmierung, mit ihnen kann später die Zuweisung der
Gruppenadressen vorgenommen werden.
Pro Kanal sind 20 Kommunikationsobjekte reserviert. Die Kommunikationsobjekte für die
Einzelkanäle haben nur Auswirkungen auf den jeweiligen Kanal zu welchem sie gehören. Die
Nummerierung der Kommunikationsobjekte wird standardmäßig so ausgeführt auch wenn nicht alle
Objekte benutzt werden oder ein Kanal komplett deaktiviert bleibt. Der Kanal A hat somit immer die
Objekte von 0‐19, der Kanal B von 20‐39 usw..
Nach den Objekten für die Einzelkanäle folgen die allgemein gültigen Objekte. Diese Objekte können
Einfluss auf alle Kanäle haben. Beim 4‐fachen Heizungsaktor beginnen diese Objekte mit der
Nummer 80, beim 8‐fachen mit der Nummer 160.
3.2 globale Kommunikationsobjekte
Die globalen Kommunikationsobjekte folgen auf die Objekte für die Einzelkanäle. Es lassen sich je
nach Parametrierung maximal 6 globale Objekte einblenden. Die ersten beiden Objekte, also die
Nummern 80 und 81, dienen der Umschaltung Sommer‐/Winterbetrieb, sowie der Umschaltung des
Heiz‐/Kühlbetriebs und haben die Größe 1 Bit. Die nachfolgenden beiden sind Statusobjekte der
Größe 1 Bit. Das Objekt 82 gibt eine 1 aus, wenn mindestens ein Kanal aktiv ist und eine 0, wenn kein
relevanter Kanal geschaltet ist. Das Objekt 83 zeigt eine Störung an. Die letzten beiden Objekte
haben die Größe 1 Byte und dienen der Verstellung des maximalen Stellwertes, bzw. der Rückgabe
des aktuell eingestellten maximalen Stellwerts. Über das Objekt 85 lässt sich der max. Stellwert
einstellen, das Objekt 86 dient als Statusobjekt.
Die Nummern der Kommunikationsobjekte beziehen sich auf die 4‐fache Hardwareausführung. Beim
8‐fachen Aktor erhöhen sich die Nummern jeweils um 80.
Im nachfolgenden Bild sind die globalen Kommunikationsobjekte dargestellt:

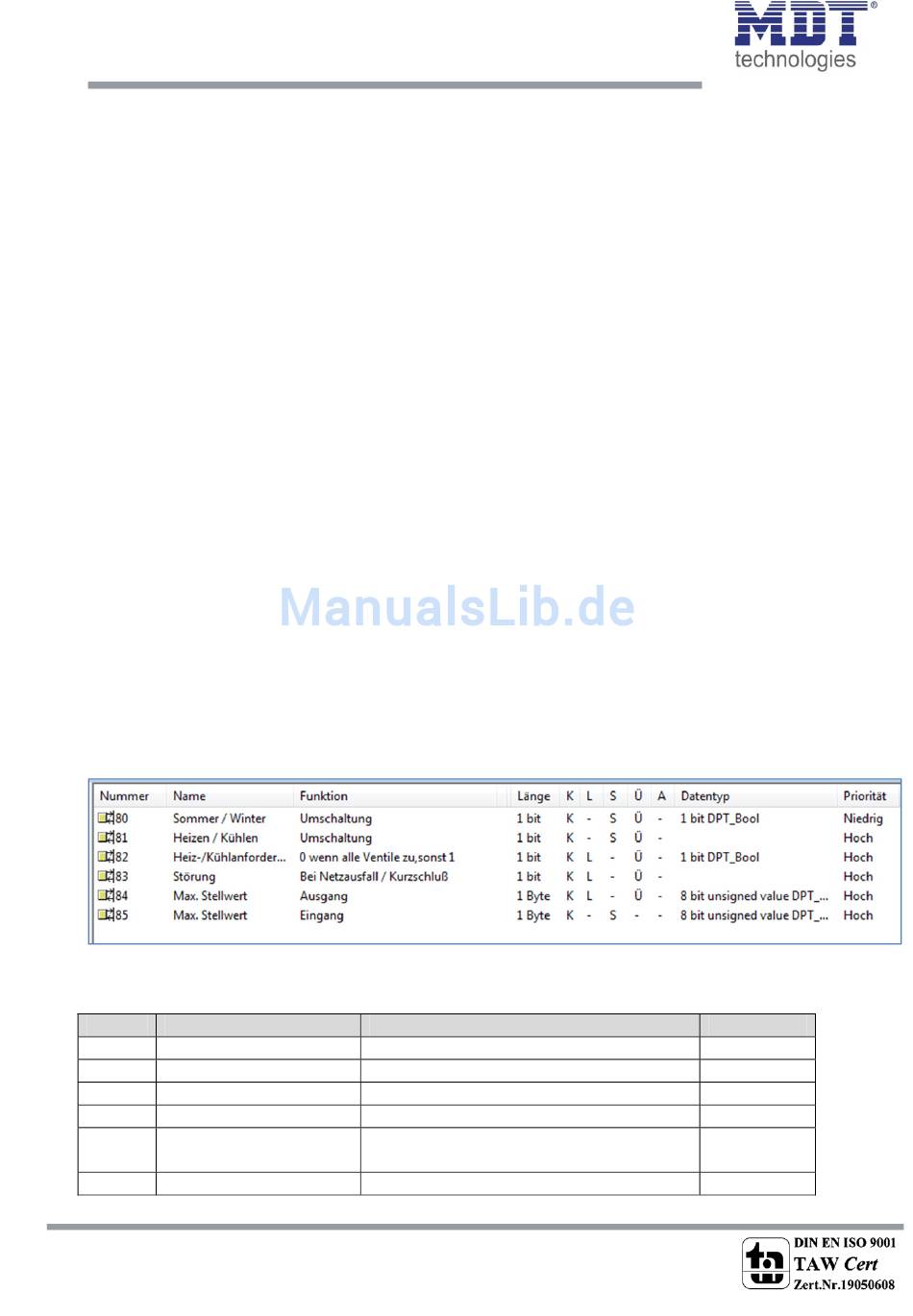

Bild 4: globale Kommunikationsobjekte(AKH‐0400.01)
Die nachfolgende Tabelle zeigt die 6 globalen Kommunikationsobjekte:
Nr. Funktion
80/160 Sommer/Winter
81/161 Heizen/Kühlen
82/162 Heiz‐/Kühlanforderung
83/163 Störung
84/164 Max. Stellwert
85/165 Max. Stellwert
Tabelle 2: globale Kommunikationsobjekte
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
10
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Verwendung
Umschaltung
Umschaltung
Status Heiz‐/Kühlbetrieb
Anzeige Netzausfall/Kurzschluss
Status des aktuelle eingestellten maximalen
Stellwerts
Einstellung des maximalen Stellwerts
In, Write
In, Write
In, Read
Out, Read
Out, Read
Out, Write
