LA 9S-TU(R) - LA 12S-TU(R)

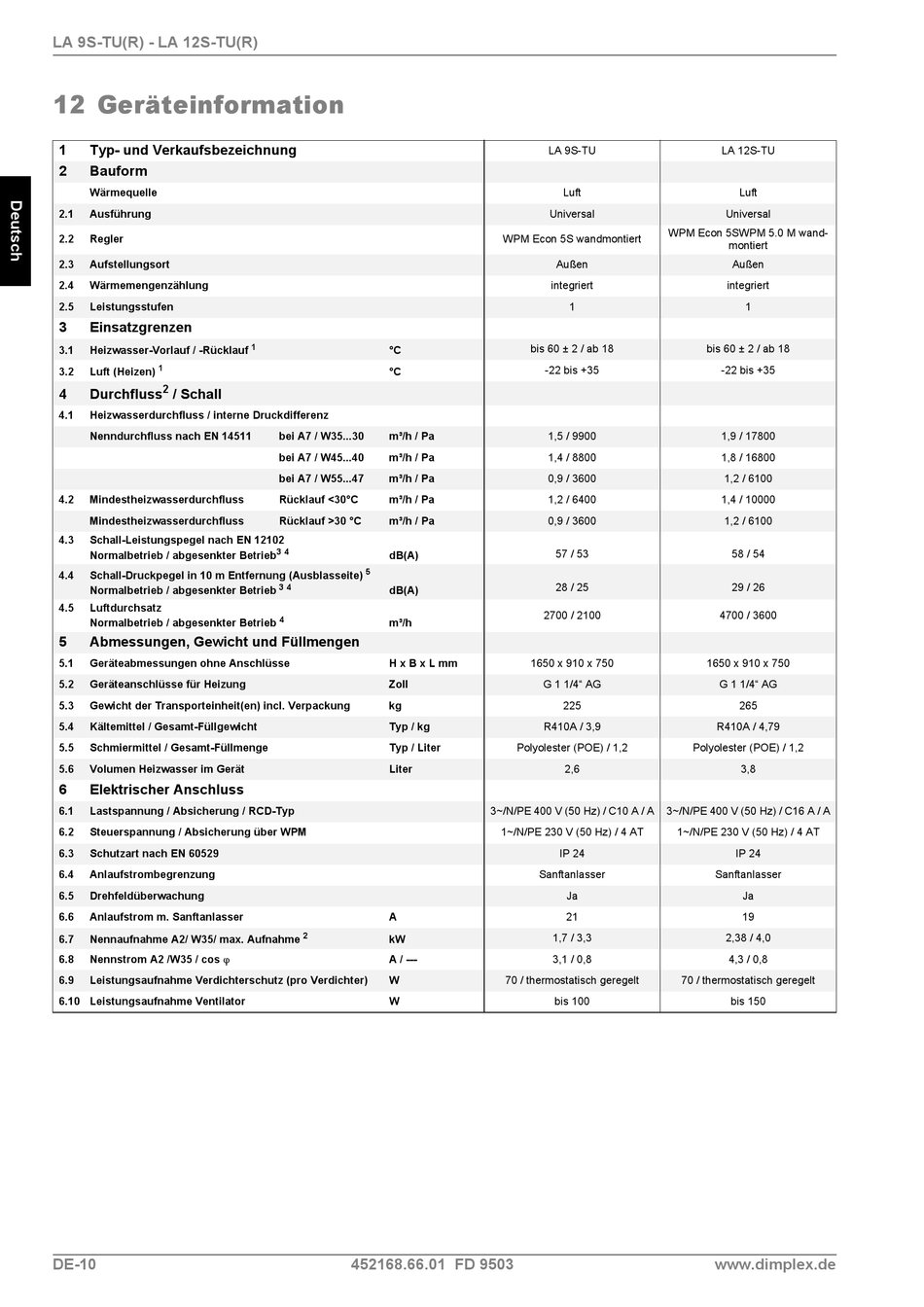

12 Geräteinformation
1 Typ- und Verkaufsbezeichnung
2 Bauform
Wärmequelle
2.1 Ausführung
2.2 Regler
2.3 Aufstellungsort
2.4 Wärmemengenzählung
2.5 Leistungsstufen
3

Einsatzgrenzen

3.1 Heizwasser-Vorlauf / -Rücklauf
1
3.2 Luft (Heizen)
2
4 Durchfluss / Schall
4.1 Heizwasserdurchfluss / interne Druckdifferenz
Nenndurchfluss nach EN 14511
4.2 Mindestheizwasserdurchfluss
Mindestheizwasserdurchfluss
4.3 Schall-Leistungspegel nach EN 12102
Normalbetrieb / abgesenkter Betrieb
4.4 Schall-Druckpegel in 10 m Entfernung (Ausblasseite)
Normalbetrieb / abgesenkter Betrieb
4.5 Luftdurchsatz
Normalbetrieb / abgesenkter Betrieb
5 Abmessungen, Gewicht und Füllmengen
5.1 Geräteabmessungen ohne Anschlüsse
5.2 Geräteanschlüsse für Heizung
5.3 Gewicht der Transporteinheit(en) incl. Verpackung
5.4 Kältemittel / Gesamt-Füllgewicht
5.5 Schmiermittel / Gesamt-Füllmenge
5.6 Volumen Heizwasser im Gerät
6 Elektrischer Anschluss
6.1 Lastspannung / Absicherung / RCD-Typ
6.2 Steuerspannung / Absicherung über WPM
6.3 Schutzart nach EN 60529
6.4 Anlaufstrombegrenzung
6.5 Drehfeldüberwachung
6.6 Anlaufstrom m. Sanftanlasser
6.7 Nennaufnahme A2/ W35/ max. Aufnahme
Nennstrom A2 /W35 / cos 
6.8
6.9 Leistungsaufnahme Verdichterschutz (pro Verdichter)
6.10 Leistungsaufnahme Ventilator
DE-10
1
°C
°C
bei A7 / W35...30 m³/h / Pa
bei A7 / W45...40 m³/h / Pa
bei A7 / W55...47 m³/h / Pa
Rücklauf <30°C m³/h / Pa
Rücklauf >30 °C m³/h / Pa
3 4
dB(A)
5
3 4
dB(A)
4
m³/h
H x B x L mm
Zoll
kg
Typ / kg
Typ / Liter
Liter
A
2
kW
A / ---
W
W
452168.66.01 FD 9503
LA 9S-TU
Luft
Universal
WPM Econ 5S wandmontiert
Außen
integriert
1
bis 60 ± 2 / ab 18
-22 bis +35
1,5 / 9900
1,4 / 8800
0,9 / 3600
1,2 / 6400
0,9 / 3600
57 / 53
28 / 25
2700 / 2100
1650 x 910 x 750
G 1 1/4" AG
225
R410A / 3,9
Polyolester (POE) / 1,2
2,6
3~/N/PE 400 V (50 Hz) / C10 A / A
1~/N/PE 230 V (50 Hz) / 4 AT
IP 24
Sanftanlasser
Ja
21
1,7 / 3,3
3,1 / 0,8
70 / thermostatisch geregelt
bis 100
LA 12S-TU
Luft
Universal
WPM Econ 5SWPM 5.0 M wand-
montiert
Außen
integriert
1
bis 60 ± 2 / ab 18
-22 bis +35
1,9 / 17800
1,8 / 16800
1,2 / 6100
1,4 / 10000
1,2 / 6100
58 / 54
29 / 26
4700 / 3600
1650 x 910 x 750
G 1 1/4" AG
265
R410A / 4,79
Polyolester (POE) / 1,2
3,8
3~/N/PE 400 V (50 Hz) / C16 A / A
1~/N/PE 230 V (50 Hz) / 4 AT
IP 24
Sanftanlasser
Ja
19
2,38 / 4,0
4,3 / 0,8
70 / thermostatisch geregelt
bis 150
