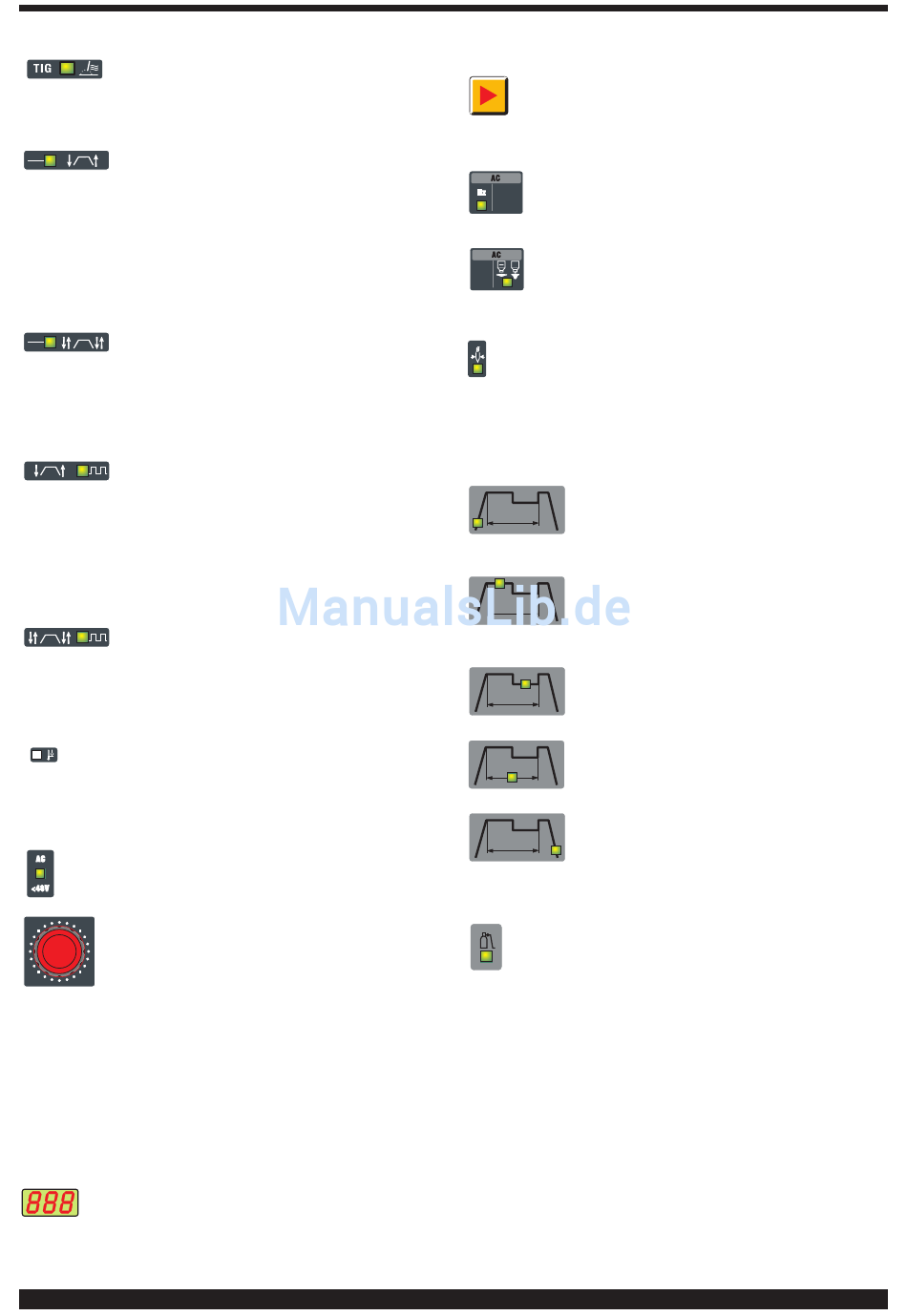

MERKKIVALO - L. TIG-hitsaus, HF-sytytys
Painamalla polttimen kytkintä syttyy valokaari pilottivirran
avulla.
MERKKIVALO - G.
hitsaus (manuaalinen toiminta)
Polttimen kytkintä painettaessa hitsausvirta nousee "
SLOPE UP" säädetyssä ajassa nupilla AA säädettyyn
arvoon. Kun kytkin vapautetaan hitsausvirta laskee "SLOPE
DOWN" säädetyssä ajassa nollaan.
Tässä tilassa voidaan koneeseen kytkeä jalkaohjausyksikkö
Art. 193.
MERKKIVALO - H. Jatkuva 4-vaihe TIG-
hitsaus (automaattinen toiminta)
Kuten edellä, mutta painettaessa poltinkytkintä voit vapaut-
taa sen ja valokaari syttyy, palaen kunnes painat kytkintä
uudelleen ja vapautat sen.
MERKKIVALO - M.
saus pulssilla (manuaalinen toiminta)
Pulssin säätö 0,16 - 1,1 Hz. Näyttö Z ilmaisee joko hit-
sausvirran tai taukovirran,
merkkivaloista T tai V.
Tässä tilassa voidaan koneeseen kytkeä jalkaohjausyksikkö
Art. 193.
MERKKIVALO - N. 4-vaiheinen TIG-hitsaus
pulssilla (automaattinen toiminta)
Kuten edellä, mutta painettaessa poltinkytkintä voit vapaut-
taa sen ja valokaari syttyy, palaen kunnes painat kytkintä
uudelleen ja vapautat sen.
MERKKIVALO - J - Lämpösuoja
Merkkivalo palaa kun lämpösuoja on pysäyttänyt koneen
Huom. mikäli lämpösuoja on pysäyttänyt koneen jatkaa
koneen puhallin toimintaa jäähdyttäen konetta.
Älä katkaise virtaa koneesta ennenkuin se on jäähtynyt.
MERKIVALO - Y
Tämän merkkivalon tulee aina palaa AC-hitsauksessa.
SÄÄTÖNUPPI - AA
Tällä nupilla säädetään hitsausvirta.
Säätönupilla säädetään myös valintapainikkeel-
la P valittavien hitsaustoimintojen arvot seuraa-
vasti:
- Taukovirta merkkivalon V palaessa
- Nousuvirran aika " Slope Up " merkkivalon S palaessa
- Laskuvirran aika " Slope down" merkkivalon W palaessa
- Pulssitaajuus merkkivalon U palaessa
- Jälkikaasun aika merkkivalon X palaessa
- säädä hitsausvirran taajuus AC -hitsauksessa (Q).
- säädä balanssi AC-hitsauksessa (R).
-säädä valokaaren sytytys AC-hitsauksessa käytettävän Tig-
elektrodin halkaisijalle sopivaksi (Merkivalo - Y).
NÄYTTÖ - Z
Näyttö näyttää hitsausvirran, sekä valintakytkimel-
lä P kulloinkin aktivoituna olevat hitsaustoimintojen arvot
jotka on säädetty nupilla AA.
Jatkuva 2-vaihe TIG-
2-vaiheinen TIG-hit-
tällöin palaa jompi kumpi
VALINTANÄPPÄIN - P
Kun tätä näppäintä on painettu palaa jokin valituista
merkkivaloista:
Merkkivalo - Q
Hitsausvirrantaajuus
150Hz).
Merkkivalo -R
Balanssisäätö AC-hitsauksessa
(Balanssi= 0 Puhdistava= -1:stä -8:n Tunkeutuva
= 1:stä ..8:n)
Merkkivalo - O
Välissä oleva näyttö näyttää elektrodin kokoa.
Valittavissa olevat elektrodin koot 1mm ... 4,0mm. Käytä
elektrodin koon muuttamiseen nuppia AA.
Tämä toiminto (Q- R-O) on aktiivinen vain AC TIG-hitsauk-
sessa.
MERKKIVALO - S
Slope up / Nousuvirta: . Aika jonka kuluessa
säädetty hitsausvirta saavutetaan kun hitsaus
on aloitettu.( 0 .. 10 sek.)
MERKKIVALO - T
Hitsausvirran säätö: Puikkohitsauksessa virta
voidaan säätää 10 - 130A ja MMA -hitsauk-
sessa, 5 - 150A ja TIG DC hitsauksessa, 10 - 150A ja TIG AC-
hitsauksessa.
MERKKIVALO - V
Taukovirran säätö: Taukovirran arvo on pro-
senttia käytettävästä hitsausvirrasta.
MERKKIVALO - U
Pulssin säätö:
MERKKIVALO - W
SLOPE DOWN / Laskuvirta: Aika jonka
kuluessa säädetty hitsausvirta laskee mini-
miin ja valokaari sammuu
kun hitsaus lopetetaan ( 0 .. 10 sek.).
MERKKIVALO - X
Jälkikaasu: Säädetään jälkikaasun aika (0 ..30 sek.).
Varoitus: Valintanäppäimellä voidaan tehdä vain ne toimin-
tavalinnat jotka kulloinkin kyseessä oleva
hitsaustapa mahdollistaa.
Esim. jos kysymyksessä on jatkuva TIG-hitsaus ei toimin-
tavalintaa pulssihitsaus voida tehdä, eikä tällöin myöskään
merkkivalo U syty.
Kukin merkkivalo palaessaan ilmaisee parametriä jota voi-
daan säätää nupilla AA.
Viiden sekunnin kuluttua viimeisestä muutoksesta valittuna
oleva merkkivalo sammuu ja näyttöön tulee hitsausvirta
sekä merkkivalo T palaa.
AC-hitsauksessa (50 -
( 0,16. 250Hz )
