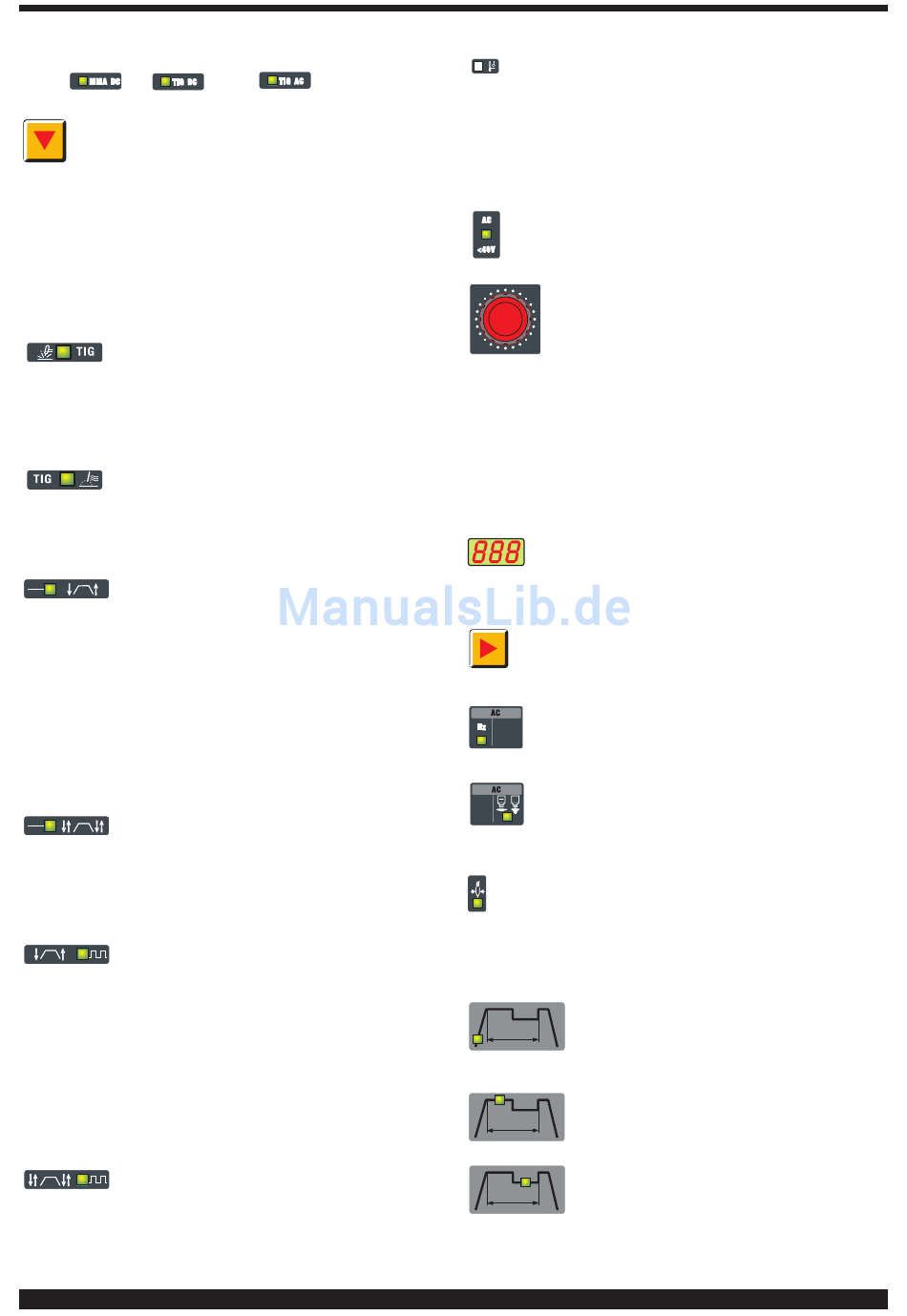

De selectie wordt duidelijk gemaakt doordat één van de
leds B , C
Modustoets E.
De selectie wordt duidelijk gemaakt doordat één
van de leds F, G, H, L, M, N, gaat braden.
Bij het TIG-lassen branden er telkens twee leds, één die de
ontsteking met HF of contact aangeeft en de andere die de
continue of gepulseerde modus aangeeft met een 2-traps of
4-traps bediening. Bij elke druk op deze knop verandert de
instelling.
De leds die gaan branden in correspondentie met de sym-
bolen geven de keuze aan die u heeft gemaakt:
F - LED TIG-lassen met ontsteking van de
boog zonder hoogfrequent.
Druk op de toortsknop om de boog te ontsteken, raak het te
lassen werkstuk aan met de wolfraamelektrode en til hem
weer op. Doe dit in een snelle, directe beweging (0.3 sec).
L - LED TIG-lassen met hoogfrequent ont-
steking van de boog.
Druk op de toortsknop om de boog te ontsteken, een hoog-
frequent hulpboog zal de boog ontsteken.
G - LED TIG-lassen -continu-2-traps (hand-
matig).
Door op de toortsknop te drukken begint de stroom toe te
nemen en verstrijkt de tijd die correspondeert met de eerder
ingestelde "slope up", om de waarde te bereiken die is
ingesteld met knop AA. Als u de toortsknop loslaat begint de
stroom af te nemen en verstrijkt de tijd die correspondeert
met de eerder ingestelde "slope down" om terug te keren
naar nul.
In deze positie kan het accessoire pedaalbediening ART 193
worden aangesloten.
H - LED TIG-lassen-continu-4-traps (auto-
matisch).
Dit programma verschilt van het vorige omdat de inschake-
ling en de uitschakeling worden bediend door de toortsknop
in te drukken en weer los te laten
sec..
M - LED TIG-lassen-gepulseerd-2-traps
(handmatig).
Bij een impulsfrequentie van 0,16 tot 1,1Hz geeft het dis-
play Z afwisselend de piekstroom (hoofdstroom) en de
basisstroom weer. De leds T en V gaan afwisselend bran-
den; boven 1,1Hz geeft het display Z het gemiddelde van
de twee stromen weer, en blijven beide leds T en V bran-
den.
In deze positie kan het accessoire pedaalbediening ART
193 worden aangesloten.
N - LED TIG-lassen-gepulseerd-4-traps
(automatisch).Dit programma verschilt
omdat zowel de inschakeling als de uitschakeling worden
bediend door de toortsknop in te drukken en weer los te
laten
,of D gaat branden.
van het vorige
J - LED - THERMISCHE BEVEILIGING
Gaat branden als de bediener de inschakelduur of de
procentuele in- en uitschakelduur, die toegestaan zijn voor
het apparaat, overschrijdt, en blokkeert tegelijkertijd de
stroomtoevoer.
N.B. In deze conditie blijft de ventilator de stroombron
afkoelen.
Y - Led
Deze led moet altijd branden. Hij verzekert dat de
parameters bij het AC-lassen veilig zijn.
AA - KNOP
Regelt de lasstroom.
Bovendien is het mogelijk, in combinatie met de
knop P:
-het tweede stroomniveau V in te stellen
-de "slope up" S in te stellen
-de "slope down" W in te stellen
-de impulsfrequentie U in te stellen
-de gasnastroomtijd X in te stellen
- regel de stroomfrequentie bij het AC-lassen (Q)
- regel de uitbalancering van de golf bij het AC-lassen (R)
- stel de ontsteking van de vlamboog af overeenkomstig de
diameter van de gebruikte elektrode in de TIG AC-modus (U
- Led).
Z - DISPLAY
Geeft de lasstroom en de instellingen weer die
geselecteerd zijn met de knop P en ingesteld met
de knop AA.
P - KEUZESCHAKELAAR
Door op deze knop te drukken gaan de volgende
leds achtereenvolgens branden:
Q - Led
Stroomfrequentie bij AC-lassen (50÷150 Hz).
R - Led
Golfbalans bij AC-lassen (balans = 0; reinigen = van
1 tot 8, knipperend; penetratie = van 0,5 tot 8, niet
knipperend).
O - Led
Geeft de elektrodediameter weer. De keuze van de elek-
trodediameter varieert van 1 mm tot 4 mm. Gebruik de
knop AA om de diameter te wijzigen.
Deze functie (Q-R-O) is alleen actief voor AC TIG-lassen.
S - Led
Slope up. Dit is de tijd waarin de stroom de
ingestelde stroomwaarde bereikt vanaf het
minimum (0-10 sec.).
T - Led
Hoofdlasstroom. (10-130A in MMA, 5-150A
in TIG DC en van 10-150A in TIG AC).
V - Led
Tweede niveau van de lasstroom of basis-
stroom. Deze stroom is altijd een percentage
van de hoofdstroom.
