Icom IC-PCR1500 Bedienungsanleitung Seite 95

IC-PCR1500
@5 B ETRIEBSARTEN-ANZEIGE (S. 100)
Zeigt die aktuell gewählte Empfangsbetriebsart an.
@6 ZF-FILTER-ANZEIGE (S. 104)
Zeigt die Bandbreite des aktuell gewählten ZF-Filters an.
@7 MUTE-ANZEIGE (S. 102)
Erscheint, wenn der NF-Ausgang des Empfängers stumm-
geschaltet ist.
@8 MONI-ANZEIGE (S. 102)
Erscheint, wenn die Monitorfunktion eingeschaltet ist.
@9 S-METER-BALKENINSTRUMENT (S. 95, 99)
➥ Zeigt die relative Signalstärke des Empfangssignals an.
➥ Weiße Pfeilmarkierung zeigt die aktuell mit dem
[SQUELCH]-Regler vorgenommene Einstellung des
S-Meter-Squelchs an.
#0 BUSY-ANZEIGE [BUSY]
Erscheint, wenn ein Signal empfangen wird oder wenn
Empfangsstörungen den Squelch geöffnet haben.
#1 SPEICHERBANK-ANZEIGE (S. 109)
Zeigt die Nummer oder, falls programmiert, den Namen
der aktuellen Speicherbank an.
#2 SPEICHER-ANZEIGE (S. 109)
Zeigt die Nummer oder, falls programmiert, den Namen
des aktuellen Speichers an.

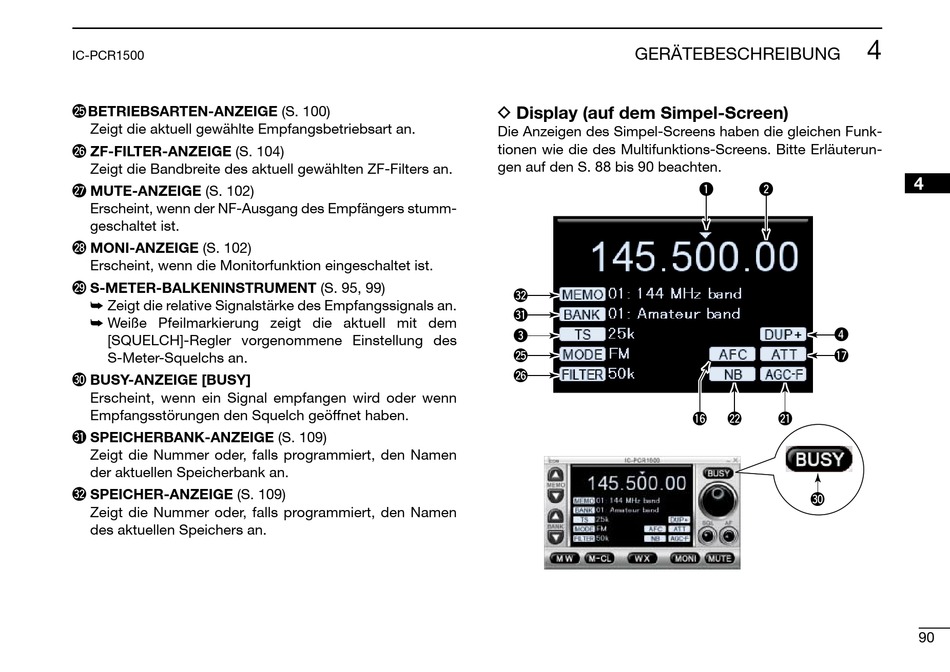

GERÄTEBESCHREIBUNG
D Display (auf dem Simpel-Screen)
Die Anzeigen des Simpel-Screens haben die gleichen Funk-
tionen wie die des Multifunktions-Screens. Bitte Erläuterun-
gen auf den S. 88 bis 90 beachten.
#2
#1
e
@5
@6
4
q w
r
!7
!6 @2 @1
#0
4
90
