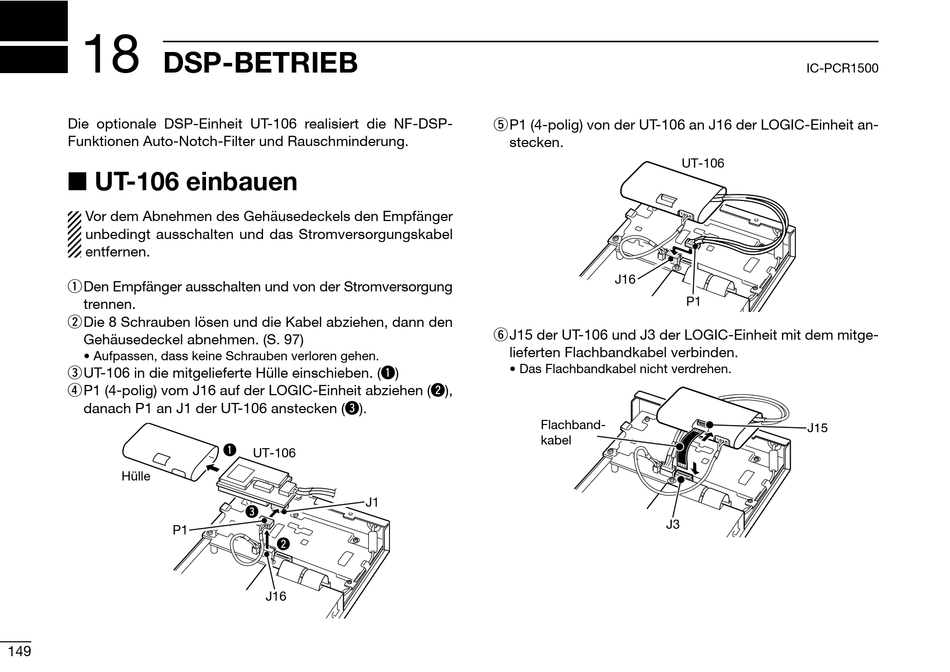

DSP-BETRIEB

Die optionale DSP-Einheit UT-106 realisiert die NF-DSP-
Funktionen Auto-Notch-Filter und Rauschminderung.

I UT-106 einbauen

Vor dem Abnehmen des Gehäusedeckels den Empfänger
unbedingt ausschalten und das Stromversorgungskabel
entfernen.
qDen Empfänger ausschalten und von der Stromversorgung
trennen.
wDie 8 Schrauben lösen und die Kabel abziehen, dann den
Gehäusedeckel abnehmen. (S. 97)
• Aufpassen, dass keine Schrauben verloren gehen.
e UT-106 in die mitgelieferte Hülle einschieben. (q)
rP1 (4-polig) vom J16 auf der LOGIC-Einheit abziehen (w),
danach P1 an J1 der UT-106 anstecken (e).
Hülle
P1
149
q
UT-106
J1
e
w
J16
tP1 (4-polig) von der UT-106 an J16 der LOGIC-Einheit an-
stecken.
J16
yJ15 der UT-106 und J3 der LOGIC-Einheit mit dem mitge-
lieferten Flachbandkabel verbinden.
• Das Flachbandkabel nicht verdrehen.
Flachband-
kabel
J3
IC-PCR1500
UT-106
P1
J15
