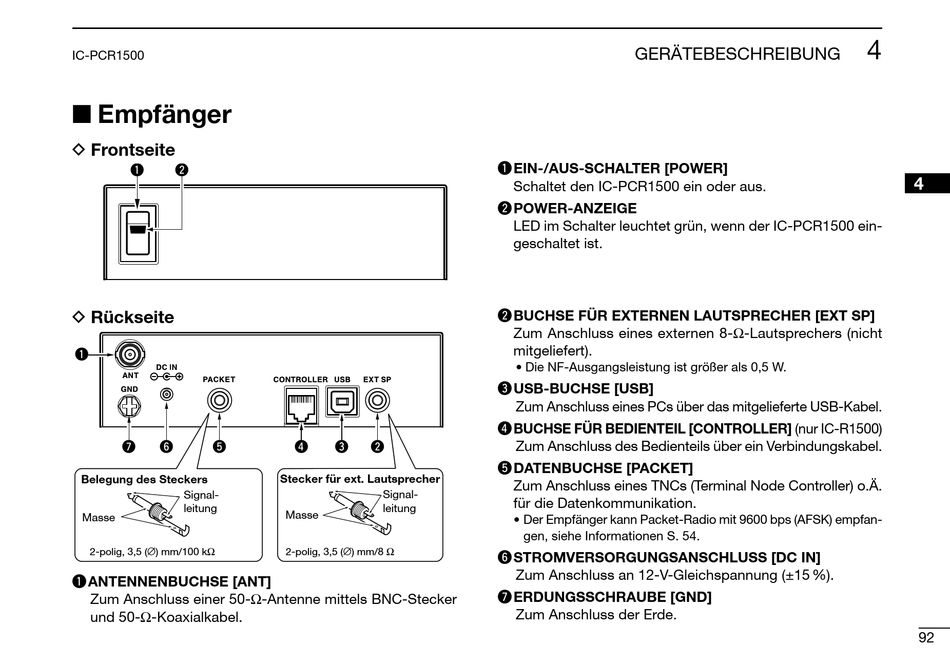

I Empfänger - Icom IC-PCR1500 Bedienungsanleitung

IC-PCR1500
I Empfänger
D Frontseite
q w
D Rückseite
q
u y t
Belegung des Steckers
Signal-
leitung
Masse
2-polig, 3,5 (∅) mm/100 kΩ
q ANTENNENBUCHSE [ANT]
Zum Anschluss einer 50-Ω-Antenne mittels BNC-Stecker
und 50-Ω-Koaxialkabel.
r e w
Stecker für ext. Lautsprecher
Signal-
leitung
Masse
2-polig, 3,5 (∅) mm/8 Ω
GERÄTEBESCHREIBUNG
q EIN-/AUS-SCHALTER [POWER]
Schaltet den IC-PCR1500 ein oder aus.
w POWER-ANZEIGE
LED im Schalter leuchtet grün, wenn der IC-PCR1500 ein-
geschaltet ist.
w BUCHSE FÜR EXTERNEN LAUTSPRECHER [EXT SP]
Zum Anschluss eines externen 8-Ω-Lautsprechers (nicht
mitgeliefert).
• Die NF-Ausgangsleistung ist größer als 0,5 W.
e USB-BUCHSE [USB]
Zum Anschluss eines PCs über das mitgelieferte USB-Kabel.
r BUCHSE FÜR BEDIENTEIL [CONTROLLER] (nur IC-R1500)
Zum Anschluss des Bedienteils über ein Verbindungskabel.
t DATENBUCHSE [PACKET]
Zum Anschluss eines TNCs (Terminal Node Controller) o.Ä.
für die Datenkommunikation.
• Der Empfänger kann Packet-Radio mit 9600 bps (AFSK) empfan-
gen, siehe Informationen S. 54.
y STROMVERSORGUNGSANSCHLUSS [DC IN]
Zum Anschluss an 12-V-Gleichspannung (±15 %).
u ERDUNGSSCHRAUBE [GND]
Zum Anschluss der Erde.
