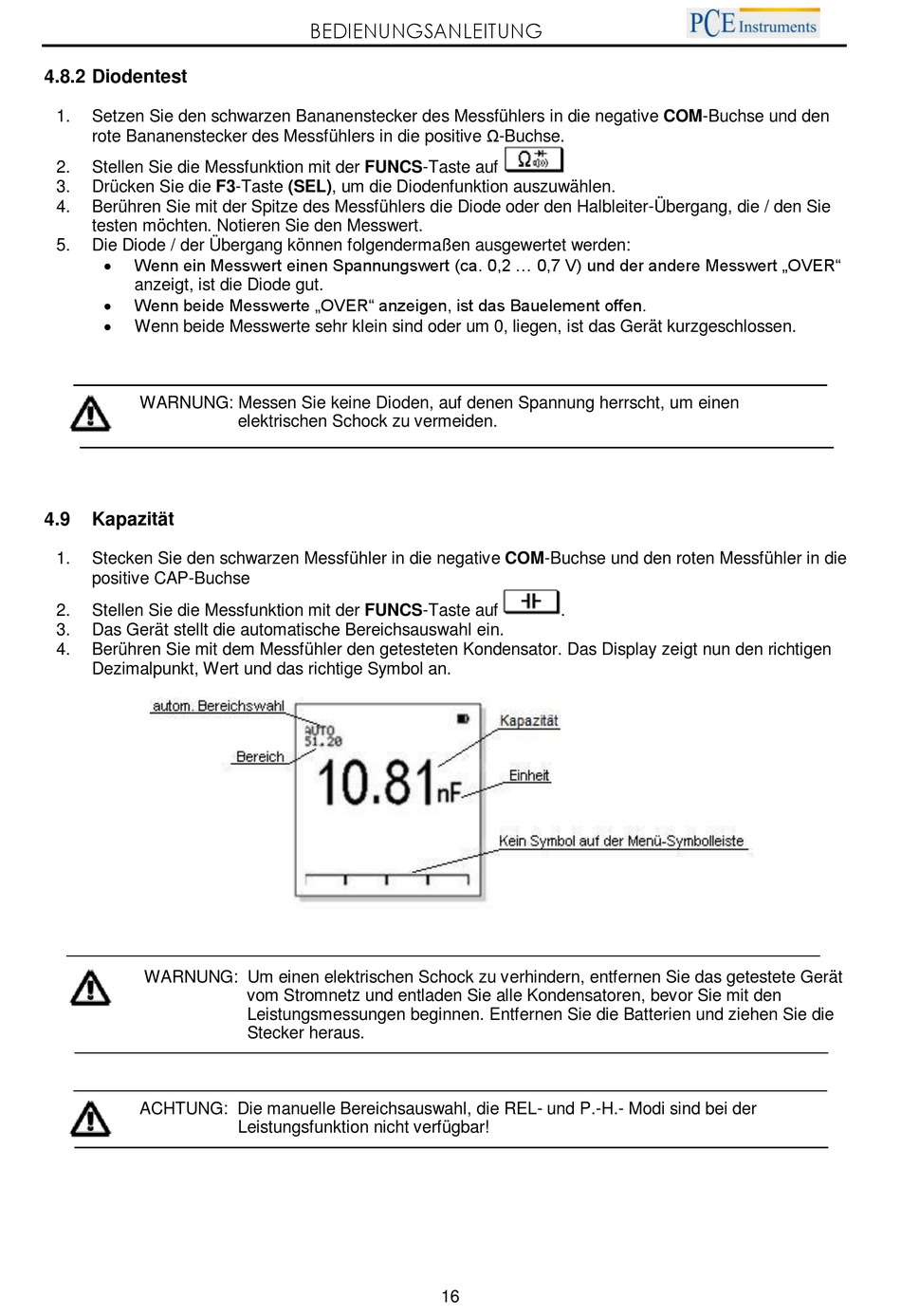

4.8.2 Diodentest
1.
Setzen Sie den schwarzen Bananenstecker des Messfühlers in die negative COM-Buchse und den
rote Bananenstecker des Messfühlers in die positive Ω-Buchse.
2.
Stellen Sie die Messfunktion mit der FUNCS-Taste auf
3.
Drücken Sie die F3-Taste (SEL), um die Diodenfunktion auszuwählen.
4.
Berühren Sie mit der Spitze des Messfühlers die Diode oder den Halbleiter-Übergang, die / den Sie
testen möchten. Notieren Sie den Messwert.
5.
Die Diode / der Übergang können folgendermaßen ausgewertet werden:
Wenn ein Messwert einen Spannungswert (ca. 0,2 ... 0,7 V) und der andere Messwert „OVER"
anzeigt, ist die Diode gut.
Wenn beide Messwerte „OVER" anzeigen, ist das Bauelement offen.
Wenn beide Messwerte sehr klein sind oder um 0, liegen, ist das Gerät kurzgeschlossen.
WARNUNG: Messen Sie keine Dioden, auf denen Spannung herrscht, um einen
4.9
Kapazität
1.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse und den roten Messfühler in die
positive CAP-Buchse
2.
Stellen Sie die Messfunktion mit der FUNCS-Taste auf
3.
Das Gerät stellt die automatische Bereichsauswahl ein.
4.
Berühren Sie mit dem Messfühler den getesteten Kondensator. Das Display zeigt nun den richtigen
Dezimalpunkt, Wert und das richtige Symbol an.
WARNUNG: Um einen elektrischen Schock zu verhindern, entfernen Sie das getestete Gerät
ACHTUNG: Die manuelle Bereichsauswahl, die REL- und P.-H.- Modi sind bei der
BEDIENUNGSANLEITUNG
elektrischen Schock zu vermeiden.
vom Stromnetz und entladen Sie alle Kondensatoren, bevor Sie mit den
Leistungsmessungen beginnen. Entfernen Sie die Batterien und ziehen Sie die
Stecker heraus.
Leistungsfunktion nicht verfügbar!
.
16
