5
DSO Betrieb
5.1
Den DSO Modus auswählen
Drücken Sie die MODE-Taste um den Digitalspeicher-Oszilloskop-Modus (DSO) auszuwählen.
Notiere: Da die Spitzen der Messfühler keine Abschirmungen haben, ist es schwierig, das
Signal radikal von Störungen fern zu halten. Wenn Sie komplett störungsfreie Messungen
durchführen möchten, kontaktieren Sie einen Hersteller von abgeschirmten Messfühlern.
5.2

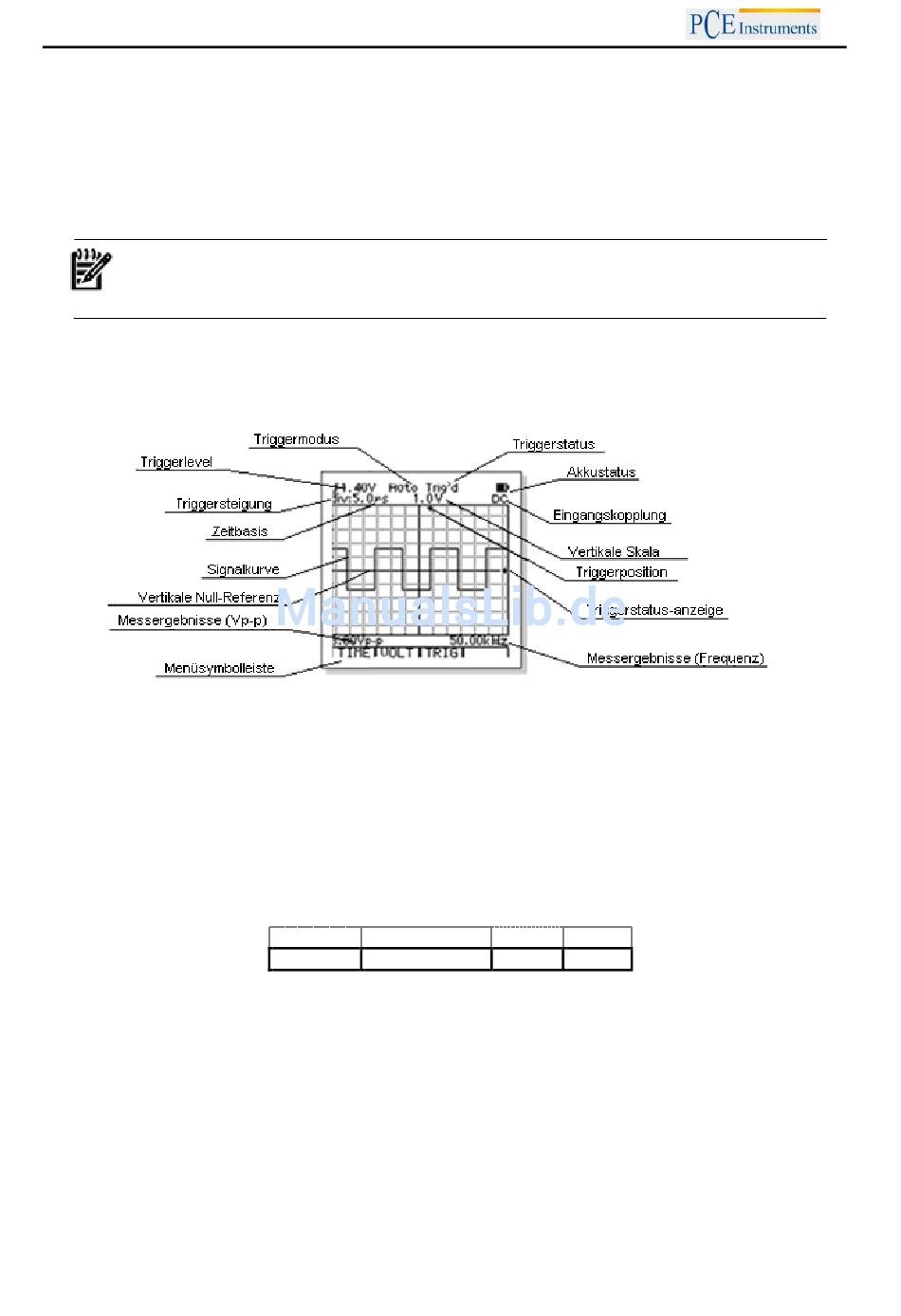

Standarddisplay im DSO Modus
5.3
Funktionstasten und das Hauptmenü
Die Funktionstasten sind direkt unter dem LCD angebracht und führen die Aufgaben durch, die auf dem
Bildschirm angezeigt werden. Einige Funktionen öffnen auf dem LCD Untermenüs zur weiteren Auswahl. Die
Bedienung der Menüs und Untermenüs wird in den entsprechenden Absätzen dieser Anleitung beschrieben.
Das Hauptmenü zeigt die Standardanwendungen wie folgt an:
1. Mit F1(TIME) gelangen Sie in das in das Zeitbasismenü, in diesem Sie die Zeitbasis und die
horizontale Position der Wellenform ändern können.
2. Mit F2(VOLT) gelangen Sie in das „vertikale Skala" Untermenü, in dem Sie die vertikale Skala und
die vertikale Position der Wellenform ändern können.
3. Mit F3(TRIG) gelangen Sie in das Triggerkontrollmenü, in dem Sie das Trigger Level, die Flanke und
den Modus ändern können.
4. Mit F4(CURS) gelangen Sie in das Zeigeranzeige Untermenü. Diese Funktion ist nur aktiviert, wenn
die Wellenform eingefroren ist (HOLD oder Einzel Trigger).
BEDIENUNGSANLEITUNG
Zeit Basis
Vertikale Skala Trigger
TIME
VOLT
F1
F2
20
Cursor
TRIG
CURS
F3
F4
