4.6

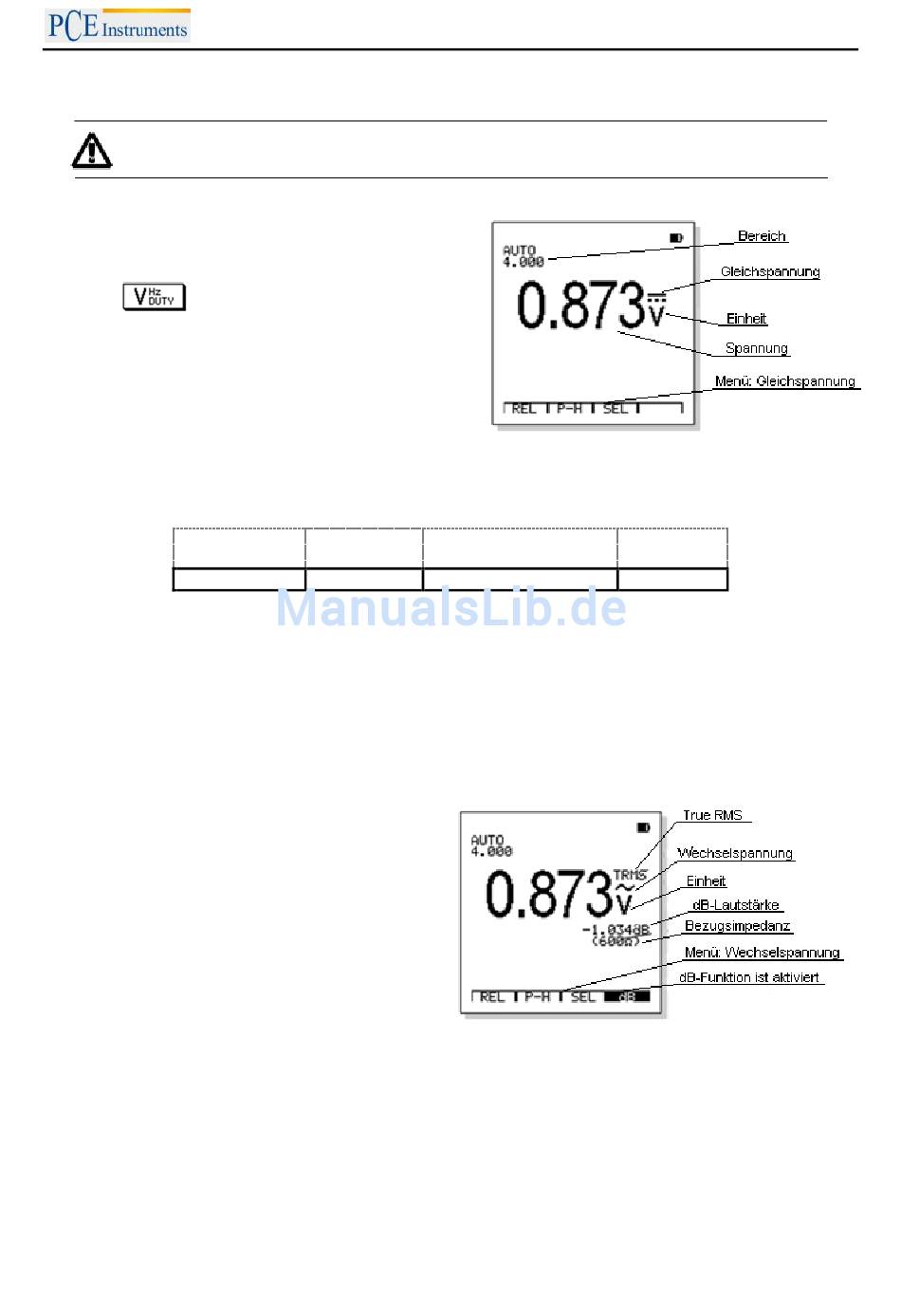

Gleich- und Wechselspannung
ACHTUNG: Fügen Sie keine Spannungen von 700 V AC oder 1000V DC für länger als 10
1.
Stecken Sie den schwarzen Messfühler in die
negative COM-Buchse und den roten Messfühler
in die positive V-Buchse
2.
Stellen Sie die Messfunktion mit der FUNCS-Taste
auf
.
3.
Drücken Sie die AC/DC-Taste um zwischen der
Gleich- und Wechselspannungsmessung zu
wechseln. (Gleichspannung ist voreingestellt)
4.
Berühren Sie mit der Spitze des Messfühlers den
Schaltkreis.
5.
Lesen Sie die Spannung von dem Display ab. Das
Display zeigt nun den richtigen Dezimalpunkt, Wert
und das richtige Symbol an.
Die Menüsymbolleiste für die Spannungsfunktion sieht wie folgt aus:
Relativ Modus
a)
Drücken Sie die F1-Taste (REL), um den Relativ-Modus zu öffnen.
b)
Drücken Sie die F2-Taste (P-H), um den Peak-Hold-Modus zu öffnen.
c)
Drücken Sie die F3-Taste (SEL), um die erweiterten Funktionen, Frequenzzähler oder Tastverhalten,
auszuwählen.
d)
Falls Sie den Wechselspannungsmodus eingestellt haben, drücken Sie die F4-Taste um den dB-
Umfang der Spannung mit der Bezugsimpedanz anzuzeigen. Das „dB"-Symbol erscheint in der linken
unteren Ecke, sobald dieses Feature aktiviert wurde.
4.6.1 dB-Anzeige
Drücken Sie in der Wechselspannungsfunktion
die F4-Taste (dB) um den dB-Umfang der
Spannung anzuzeigen. Der Algorithmus von dB
lautet dBm, die Bezugsimpedanz von 1mW bei
600 Ω liegt bei 0dB. Die Bezugsimpedanz kann
mit der SETUP-Funktion ausgewählt werden.
BEDIENUNGSANLEITUNG
Sekunden an das Gerät, um Schaden am selbigen zu vermeiden.
„Peak-Hold"
(P-H)
REL
P-H
F1
F2
Erweiterte Funktionen
SEL
F3
13
dB Anzeige
dB
F4
