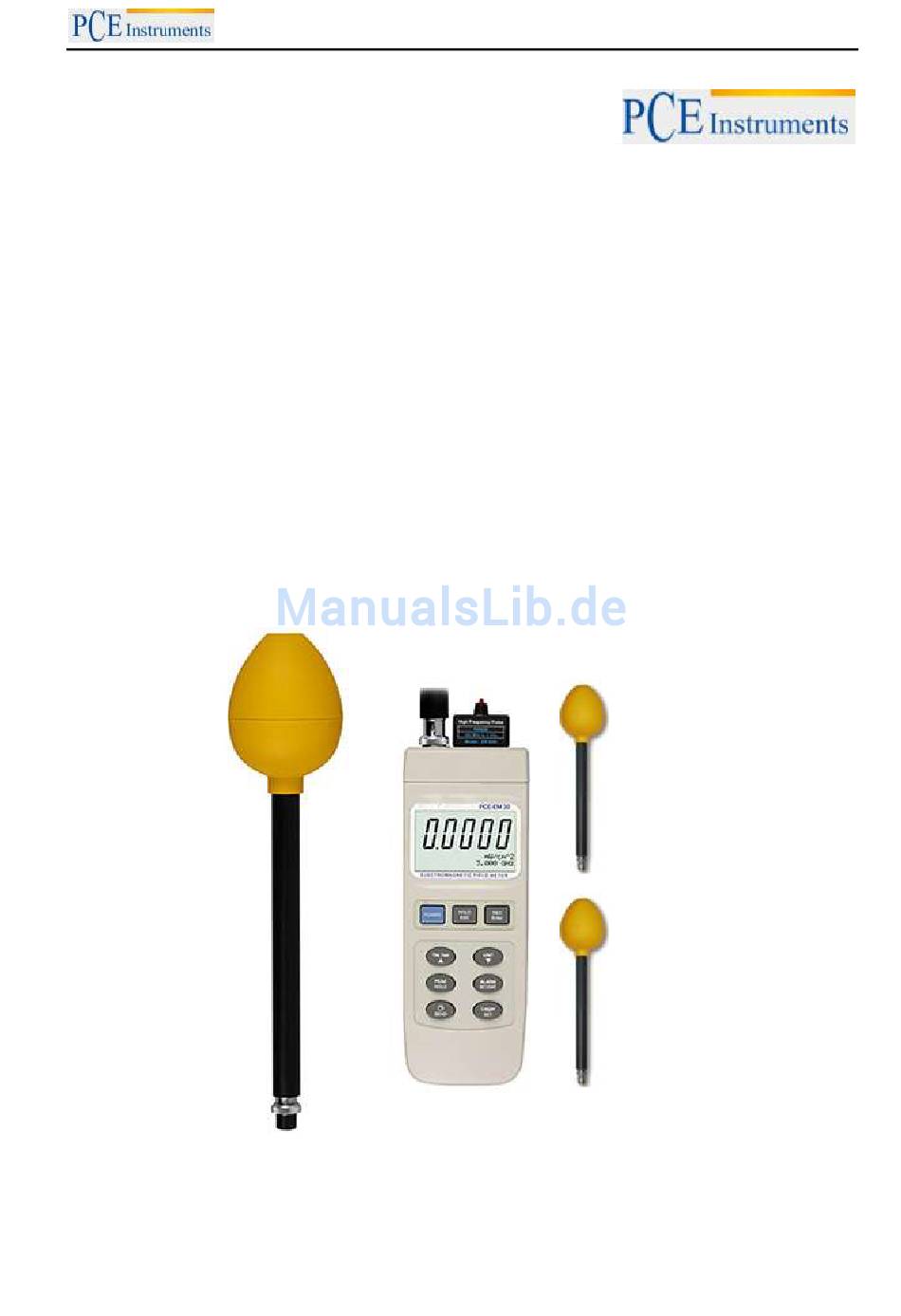

- Seite 1 BETRIEBSANLEITUNG PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Strahlungsmessgerät PCE-EM 30 Version 1.1 06.01.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis 1. Funktionen 2. Anwendungsbereiche 3. Sicherheit 4. Spezifikationen 4.1 Allgemeine Spezifikationen 4.2 Elektrische Spezifikationen 5. Gerätebeschreibung 6. Bei Messung beachten 7. Messung durchführen 7.1 Tastenbelegung 7.2 Symbole & Einheiten auf dem Display 7.3 Einheiten Auswahl 7.4 Frequenzauswahl 7.5 Achsweise Anzeige von Emissionswerten 7.6 Alarmgrenzwerte festlegen 7.7 Messwerthaltung 7.8 Datenaufzeichnung (Min. -
Seite 3: Funktionen

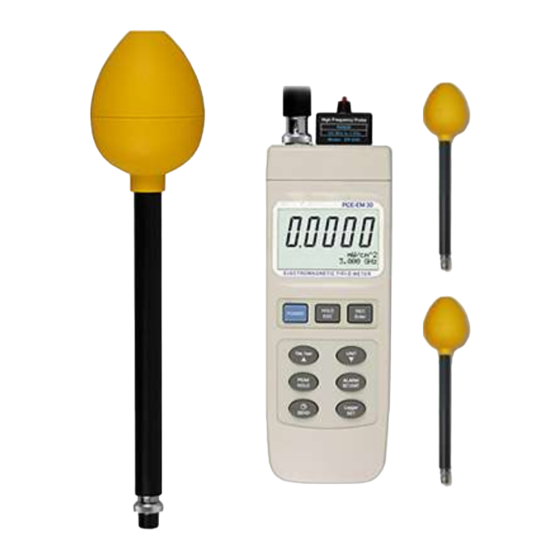

BETRIEBSANLEITUNG 1. Funktionen 3-achsige Sonde Feldstärkentester Weiter Frequenzmessbereich von 100 kHz – 3 GHz Zum Darstellen der Feldstärke breitbandiger Elektrogeräte Für Präzisionsmessungen ist das Gerät mit 2 Messsonden ausgestattet: EP-04L (Sonde für niedrige Frequenzen, 100 kHz – 100 MHz); EP-03H (Sonde für hohe Frequenzen: 100 MHz – 3 GHz) ... -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Öffentlicher Raum Frequenzbereich Feldstärke (V/m) 3 – 150 kHz 0,15 – 1 MHz 1 – 10 MHz 87/f^1/2 10 – 400 MHz 400 – 2000 MHz 1,375 x f^1/2 2 – 300 GHz Arbeitsumfeld Frequenzbereich Feldstärke (V/m) 65 – 1000 kHz 1 –... -
Seite 5: Elektrische Spezifikationen
BETRIEBSANLEITUNG Optionales Zubehör RS-232 Kabel, UPCB-02 USB Kabel, USB-01 Software, SW-U801-WIN 4.2. Elektrische Spezifikationen (23 ± 5°C) Feldstärke Bereich Auflösung Effektivwert 0 – 200 V/m 0,01 V/m > 1 V/m 0 – 99,999 W/m^2 0,001 W/m^2 > 0,03 W/m^2 0 – 9,9999 mW/cm^2 0,0001 mW/cm^2 >... -
Seite 6: Bei Messung Beachten
BETRIEBSANLEITUNG 6. Bei Messung beachten 1) Entsprechend der Frequenz des Messobjektes sollte die passende Sonde ausgewählt werden: EP-03H Sonde: 100 MHz – 3 GHz EP-04L Sonde: 100 kHz – 100 MHz 2) Nach Auswahl der geeigneten Sonde muss die Speicherkarte auf der Oberseite des Gerätes eingeschoben werden. -
Seite 7: Einheiten Auswahl
BETRIEBSANLEITUNG Erscheint bei „REC“ Funktion, speichert Maximal- / Minimalwert Erscheint bei „HOLD“ Funktion, friert den aktuellen Messwert ein HOLD Alarmeinstellung Erscheint bei Einstellung des unteren Alarmgrenzwertes unterer Grenzwert Alarmeinstellung Erscheint bei Einstellung des oberen Alarmgrenzwertes oberer Grenzwert Alarmeinstellung Erscheint bei Einstellung des Hysteresealarms Hysteresis Abtastzeit Erscheint bei Einstellung der Abtastzeit, zeigt aktuell eingestellten Wert an... -
Seite 8: Alarmgrenzwerte Festlegen
BETRIEBSANLEITUNG 7.6 Alarmgrenzwerte festlegen und Alarm Start 1) Drücken Sie die Alarm Taste (5-8) um die Alarmfunktion zu starten, das Einheitensymbol beginnt zu blinken. 2) Drücken Sie die Alarm Taste (5-8) erneut um die Alarmfunktion zu beenden. 3) Drücken Sie die Alarm Taste (5-8) für mehr als 2 Sekunden. Im unteren Displaybereich erscheint „Unterer Alarmgrenzwert“. -
Seite 9: Daten Senden
BETRIEBSANLEITUNG Datenlogger stoppen Drücken Sie während der Datenaufzeichnung die Logger Taste (5-10), die Datenaufzeichnung wird gestoppt. Auf dem Display erlischt das DATA Symbol. Durch erneutes Drücken der Logger Taste (5-10) kann die Datenaufzeichnung fortgesetzt werden. Hinweis: 1) Falls Sie die Abtastzeit verändern möchten, schauen Sie in Abschnitt 8.4 nach. 2) Falls Sie die Anzahl freier Speicherplätzte ermitteln möchten, schauen Sie in Abschnitt 8.1 nach. -
Seite 10: Abtastzeit Anzeigen
BETRIEBSANLEITUNG Nachdem Sie den gewünschten Datensatz ausgewählt haben, drücken Sie die Senden Taste (5-9) einmal, die Daten des gesamten Blocks werden daraufhin versendet. Während des Datentransfers wird im unteren Displaybereich „Sending Data“ eingeblendet. Nachdem alle Daten versendet wurden erscheint erneut „Transmit Mode“ auf dem Display. Durch Drücken der ESC Taste verlassen Sie den Datentransfermodus und kehren zum normalen Displaymodus zurück. -
Seite 11: Einstellungen
BETRIEBSANLEITUNG 8. Einstellungen Drücken Sie die SET Taste (5-10) für mindestens 2 Sekunden um zwischen folgenden Einstellungen auszuwählen: 8.1 Speicherkapazität überprüfen Zur Kontrolle der vorhandenen Speicherplätze dient das Feld im unteren linken Bereich. XXXXX gibt die Anzahl der freien Speicherplätze an, z.B.: XXXXX=15417 8.2 Speicher löschen ... -
Seite 12: Datum/Zeit Einstellungen
BETRIEBSANLEITUNG 8.3 Datum/Zeit Einstellungen Nutzen Sie die (↑) Hoch, (↓) Runter und (→) Eingabe Taste um das gewünschte Datum (Jahr/Monat/Tag) und die gewünschte Zeit (Stunde/Minute/Sekunde) einzustellen. Nach Anpassung von Datum und Zeit, drücken Sie die Eingabe Taste um die Einstellungen zu speichern. -
Seite 13: Batteriewechsel
BETRIEBSANLEITUNG Die einzelnen Stellen haben folgende Bedeutung: RS-232 Einstellungen 10. Batteriewechsel Wird in der linken oberen Ecke folgendes Symbol angezeigt, muss die Batterie gewechselt werden (006P). 1) Entfernen Sie die Batterieabdeckung (5-16) und entfernen Sie die Batterie aus. 2) Setzen Sie eine neue Batterie ein (006P) und verschließen Sie das Gerät mit der Batterieabdeckung. -
Seite 14: Optionales Zubehör
BETRIEBSANLEITUNG 12. Optionales Zubehör RS-232 Kabel Kabel für Schnittstelle UPCB-02 Verbindungskabel zum Computer (COM Port) USB Kabel Kabel für Schnittstelle USB-01 Verbindungskabel zum Computer (USB Port) Software Die SW-U801-WIN ist eine leistungsfähige SW-U801WIN Anwendungssoftware mit verschiedenen Funktionen wie: Daten Logging, Textanzeige, Winkelanzeige, Grafikanzeige, Datenspeicherung...
