Vielfachmesszange F601
Hinweis: Bei der Messung sehr kleiner Widerstände sollten Sie vorher eine
Kompensation der Messleitungswiderstände vorgenommen haben (siehe § 3.6.1).
3.8

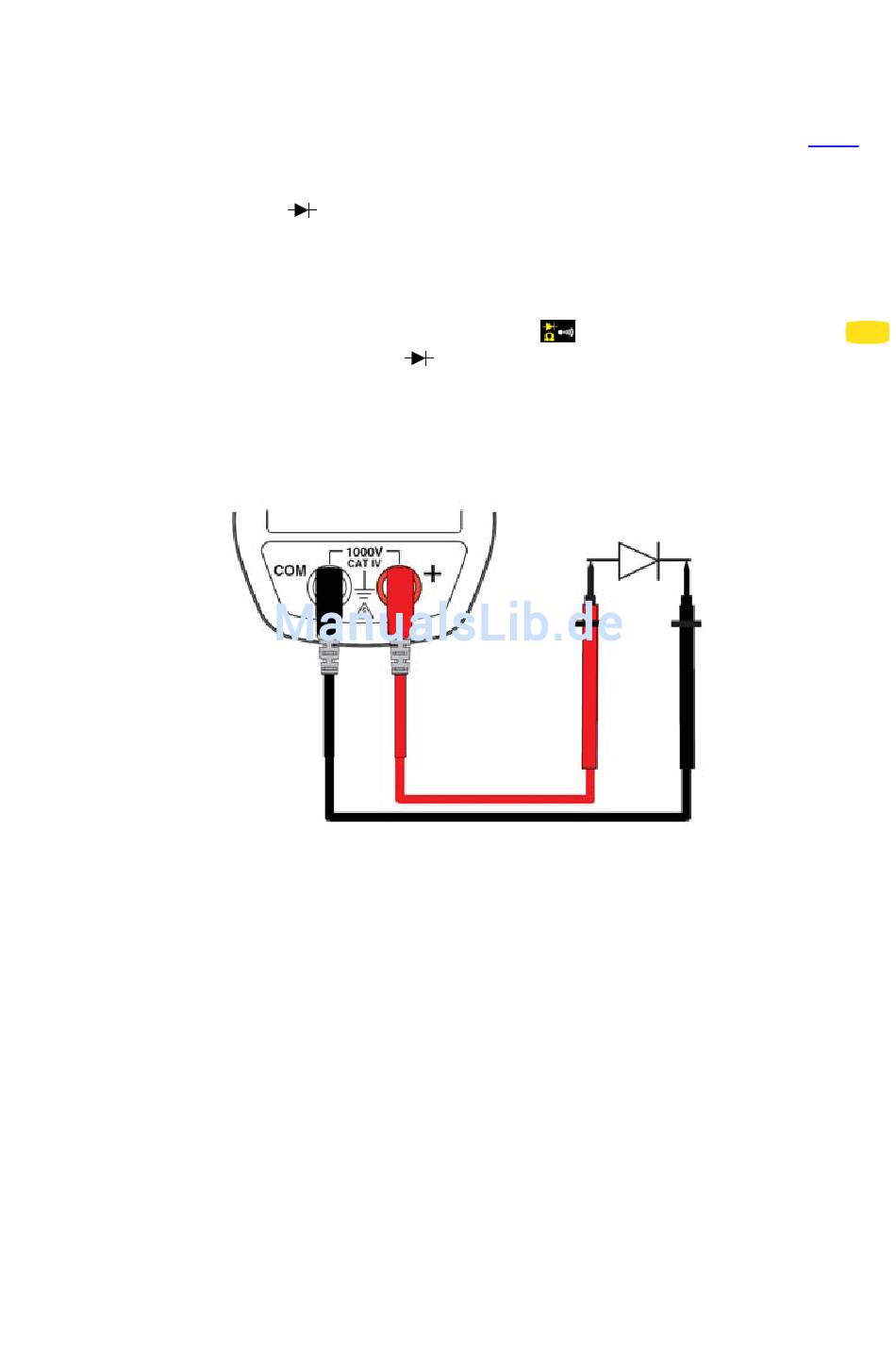

DIODENTEST

Warnung: Vergewissern Sie sich vor einem Diodentest, dass die zu prüfende
Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind!
1. Stellen Sie den Drehschalter auf
zweimal. Das Symbol
2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.
3. Setzen Sie die Prüfspitzen oder die Krokodilklemmen auf die
Anschlüsse des zu prüfenden Bauteils.
Der Messwert erscheint in der Digitalanzeige.
3.9

STROMMESSUNG (A)

Öffnen Sie die Backen der Vielfachmesszange indem Sie auf die rote
Öffnungstaste auf der Seite drücken. Dabei muss der an den Backen der Zange
sichtbare Pfeil (siehe Abb. unten) in Richtung des angenommenen Stromflusses
zeigen, d.h. von der Stromquelle zum Ver¬braucher. Lassen Sie die Taste wieder
los und achten Sie darauf, dass die Zangenbacken richtig geschlossen sind.
Hinweis: Das Messergebnis ist am genauesten, wenn der Leiter mittig in der
Öffnung der Zangenbacken liegt (siehe Zentriermarken auf den Backen).
und drücken Sie Taste
wird angezeigt.
22
Deutsch
