Notiere: Wenn die Welle der Einzelauslösung eingefroren wurde, können Sie, indem Sie die
F4-Taste drücken, zur Cursor-Anzeige wechseln, oder indem Sie die HOLD/MEM-
Taste für 2 Sekunden gedrückt halten, die Datenbanköffnen und die Welle speichern.
ACHTUNG: Wenn der Single-Modus ausgewählt ist, wird eine Anpassung verboten. Wenn
5.8

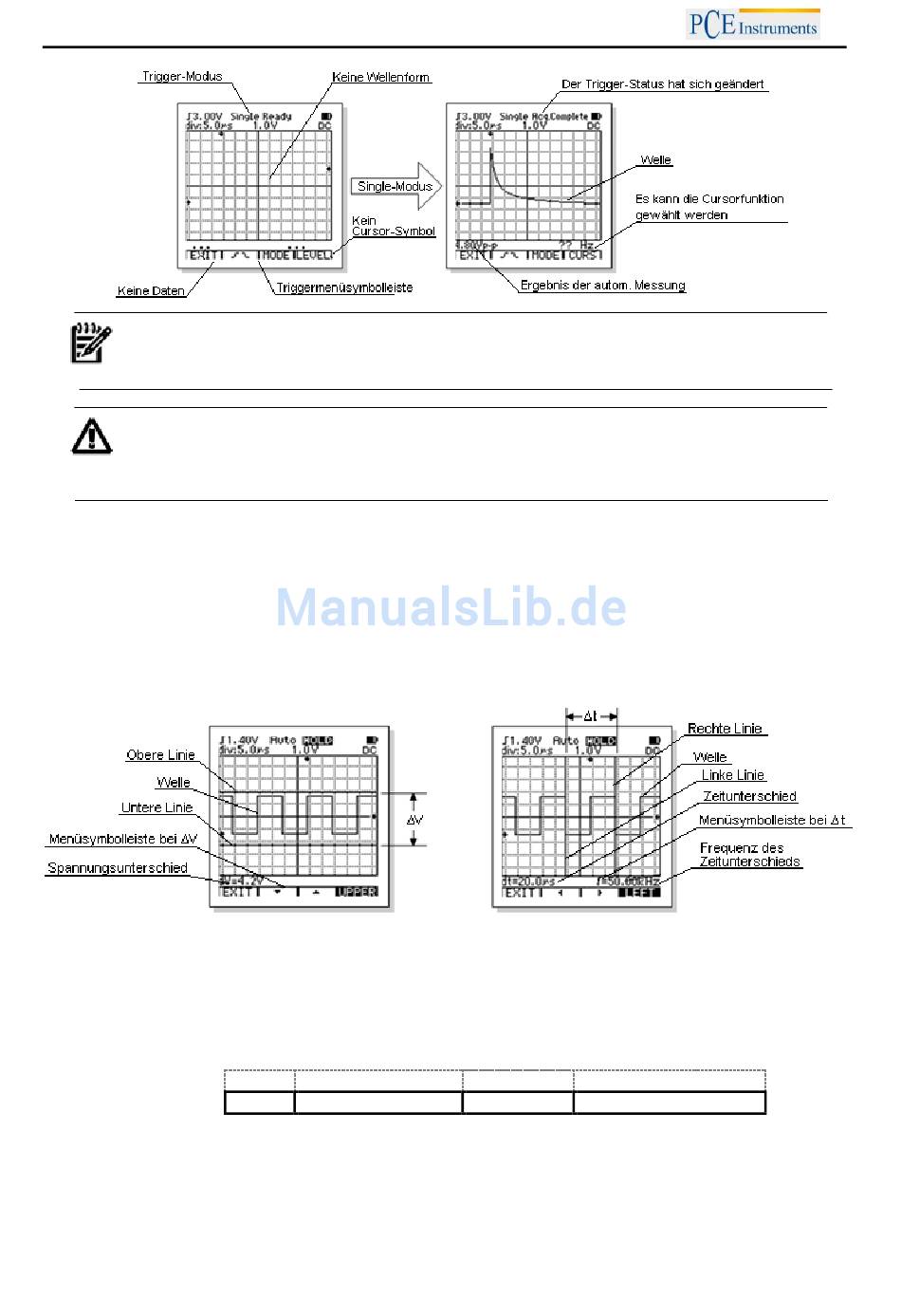

Cursor-Anzeige-Funktion
Die Cursor-Funktion misst den Spannungsunterschied (∆V) oder den Zeitunterschied (∆t) zwischen den zwei
Linien auf dem Bildschirm. Wenn Sie ∆V auswählen, erscheinen zwei horizontale Linien auf dem Bildschirm
und wenn Sie ∆t auswählen, erscheinen zwei vertikale Linien. Der Unterscheid der Amplitude oder der Zeit
zwischen den beiden Linien, wird angezeigt.
Die Cursor-Anzeige-Funktion ist nur effektiv, wenn die Welle eingefroren ist (betätigen Sie dazu die
HOLD/MEM-Taste).
Drücken Sie F4-Taste, wenn die Welle eingefroren ist, um das Untermenü der Cursor-
Anzeige zu öffnen.
Die Menüsymbolleiste sieht wie folgt aus:
1. Drücken Sie die F1-Taste (EXIT), um das Untermenü „Cursor-Anzeige" zu verlassen.
2. Drücken Sie die F2-Taste (∆V), um die Spannungsdifferenz zu messen und ins Untermenü zu
gelangen.
Die Zeitdifferenz und die Frequenz zwischen dem linken Cursor und dem rechten Cursor können
ausgelesen werden. Messen Sie z.B. die Spitzenspannung der Funktion.
BEDIENUNGSANLEITUNG
Sie Zeitbasis, den Eingangs-kopplungs-modus, die Wellenposition etc. ändern
möchten, drücken Sie die F3-Taste (TRIG), um die Trigger-Modus-Auswahl
(MODE) zu aktivieren und den Trigger-Modus auf Auto oder Normal zu stellen.
Zurück Spannungsdifferenz
∆V
EXIT
F1
F2
Zeitdifferenz
∆t
F3
24
F4
