6.2
Null-Volt Kalibrierung im DSO Modus
Im DSO Modus, wenn die Eingangsspannung 0V beträgt, zeigt das Display eine 0V Wellenform an. Ist die
0V Wellenform nicht Null, hat das Gerät einen Null-Offset. Mit dem Gerät kann man den Offset entfernen.
So können Sie den Offset beseitigen:
1. Setzen Sie das Multimeter in den DSO Modus setzten Sie die interne Kopplung auf DC zwischen der
vertikalen Skala zwischen 1V/div ~ 4V/div.
2. Setzen Sie den Triggermodus auf Auto mit der Zeitbasis zwischen 10ms/div ~ 10us/div.
3. Verstellen Sie die vertikale Null Referenz (Der linke Pfeil auf der linken Seite der Koordinate) auf die
vertikale Mitte der Koordinate.
4. Schließen Sie die Messfühler kurz.
Zu diesem Zeitpunkt sehen Sie eine horizontale Linie (Es können kleine Spannungsspitzen auftreten, aber
das ist normal). Diese horizontale Linie ist die Null-Volt Wellenform. Sie sollte exakt an der vertikalen
Position der vertikalen Null Referenz sein. Falls nicht, ist eine Null-Volt Kompensation notwendig, Wenn die
Linie 6 Punkte unter der vertikalen Null Referenz liegt (10 Punkte pro Div), müssen 6 Punkte im derzeitigen
Kompensationsvolumen dazu addiert werden. Falls die Linie 5 Punkte drüber ist, müssen 5 Punkte von dem
derzeitigen Kompensationsvolumen subtrahiert werden.

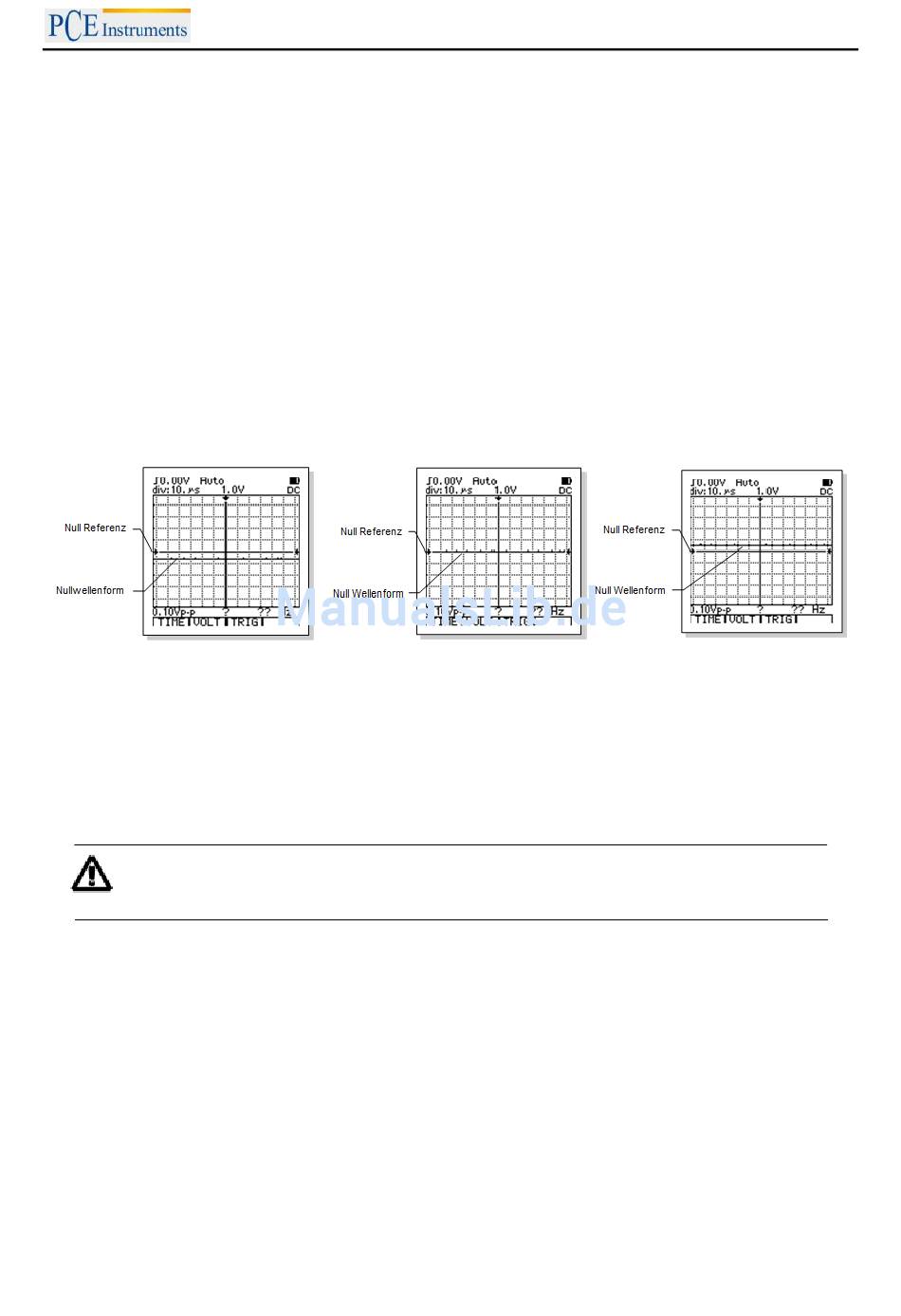

Null-Volt Wellenform ist 6 Punkte darunter
Die vertikale Null Referenz
Das letzte Element von der SETUP Funktion ist „Zero Cal". Wählen Sie dieses Element aus und mit den
Tasten F2(◄) und F3(►) können Sie das Kompensationsvolumen direkt verändern.
Sie können auch die automatische Null Kalibrierungsfunktion verwenden, dafür gehen Sie in die Setup
Funktion im DSO Modus und schließen die Messfühler kurz. Danach drücken Sie die Taste AUTO/RANGE
und warten eine Weile.
ACHTUNG: Wenn Sie die automatische Null Kalibrierung nutzen möchten, müssen Sie den
DSO Modus wählen, bevor Sie in die Setupfunktion eintreten, ansonsten ist die automatische
Null Kalibrierungsfunktion nicht verfügbar.
BEDIENUNGSANLEITUNG
Null-Volt Wellenform ist richtig
31
Null-Volt Wellenform ist 5
Punkte darüber.
Die vertikale Null Referenz
