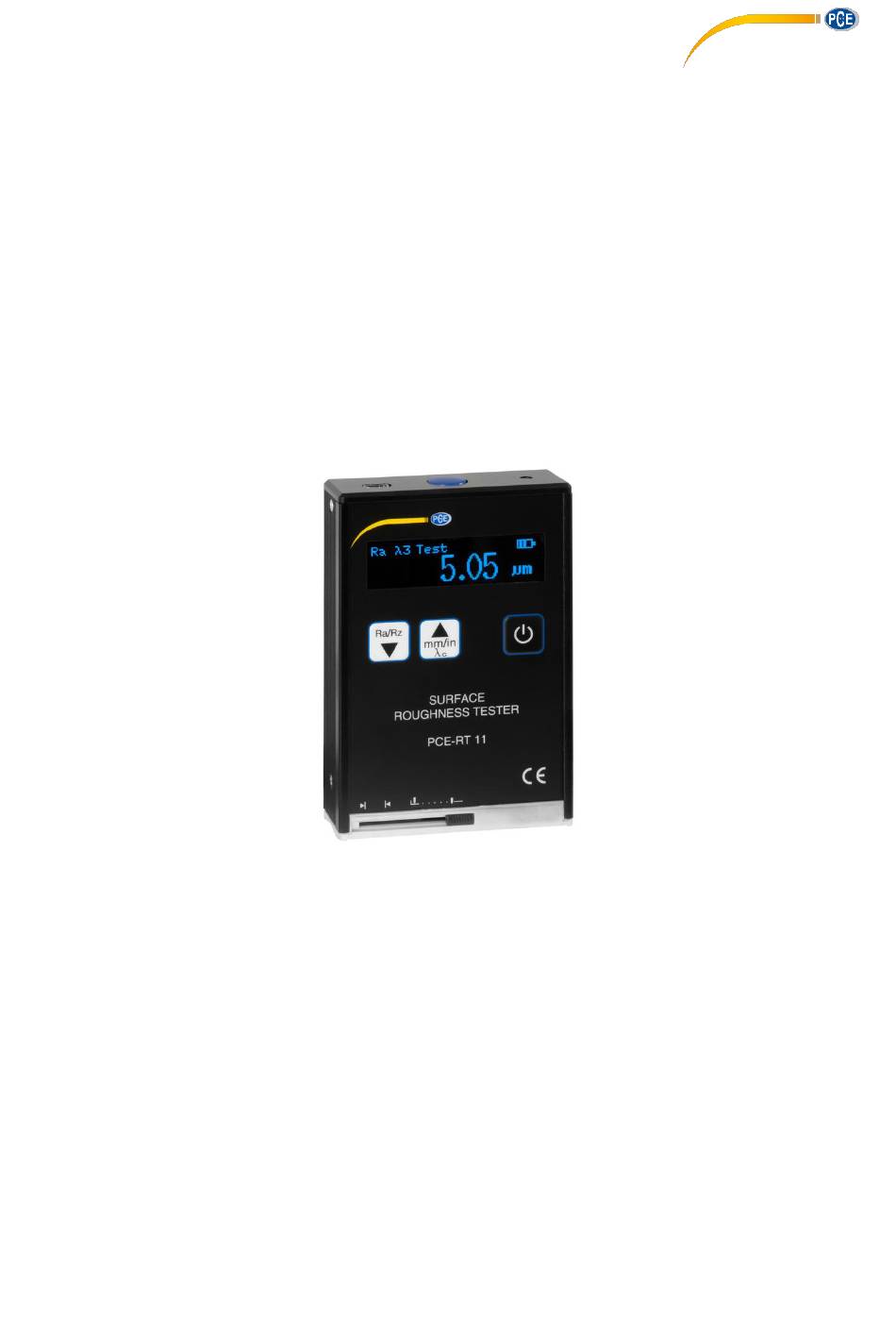

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Rauigkeitsmessgerät PCE-RT 11 Version 1.2 26.02.2020...
- Seite 2 BETRIEBSANLEITUNG Inhaltsverzeichnis Inhaltsverzeichnis ......................2 Einleitung ........................3 Lieferumfang ........................... 3 Sicherheit ........................3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................5 Definitionen ............................. 5 Gerätebeschreibung ....................6 Betrieb ........................6 Funktionsprinzip ..........................6 Vorbereiten einer Messung ......................6 Ein- und Ausschalten ........................
- Seite 3 BETRIEBSANLEITUNG Einleitung Das Rauhigkeitsmessgerät ist ein portables Messgerät für die Bestimmung der Rautiefe nach Ra, Rz, Rq und Rt in nur einem Gerät. Das kleine Rauhigkeitsmessgerät ist besonders für die schnelle Messung der Rauheit konzipiert worden. Die Rauheit (veraltet auch Rauigkeit) ist ein Begriff aus der Oberflächenphysik, der die Unebenheit der Oberflächenhöhe bezeichnet.
- Seite 4 BETRIEBSANLEITUNG Warnhinweise • Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen • Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen •...
- Seite 5 BETRIEBSANLEITUNG Spezifikationen Rauigkeitsparameter Ra, Rz, Rq, Rt Genauigkeit ±15 % Wiederholbarkeit <12 % Messbereich Rz, Rt 0,1 ... 50 µm Messbereich Ra, Rq 0,05 ... 10 µm Grenzwellenlängen (cut-off length) 0,25 mm, 0,8 mm und 2,5 mm Gesamt-Abtaststrecke 6 mm Tastgeschwindigkeit 1 mm / s Tastsystem...
- Seite 6 BETRIEBSANLEITUNG Gerätebeschreibung Betrieb Funktionsprinzip Ein Mechanismus im Inneren des Rauigkeitsmessgeräts RT-11 bewegt den Sensor langsam über die zu untersuchende Oberfläche und tastet diese dabei ab. Die Bewegung wird dabei in elektrische Signale umgewandelt, amplifiziert und ausgewertet. Der Prozessor ermittelt dabei die Rauigkeitswerte in Ra und Rz, bevor diese letztendlich auf dem Display als Messergebnisse erscheinen.
- Seite 7 BETRIEBSANLEITUNG Schieben Sie die Schutzklappe wie in der Illustration (unten) gezeigt, nach rechts zur Seite, sodass der Sensorkopf frei liegt, um mit der Messung beginnen zu können. Ein- und Ausschalten Drücken Sie den -Knopf, um das Gerät einzuschalten, bis sie einen kurzen Signalton hören. Der Einschaltknopf ist auch gleichzeitig der Ausschaltknopf.
- Seite 8 BETRIEBSANLEITUNG Kalibrieren Bevor Sie anfangen mit dem Gerät zu arbeiten, sollten Sie den mitgelieferten Rauheitsstandard zur Kalibrierung des Geräts benutzen. Der gemessene Wert soll der Angabe auf dem Rauheitsstandard entsprechen. Sollte dies nicht der Fall sein, lässt sich das Gerät mit den Pfeiltasten neu einstellen, um präzise Werte ermitteln zu können.
- Seite 9 BETRIEBSANLEITUNG Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zur Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
