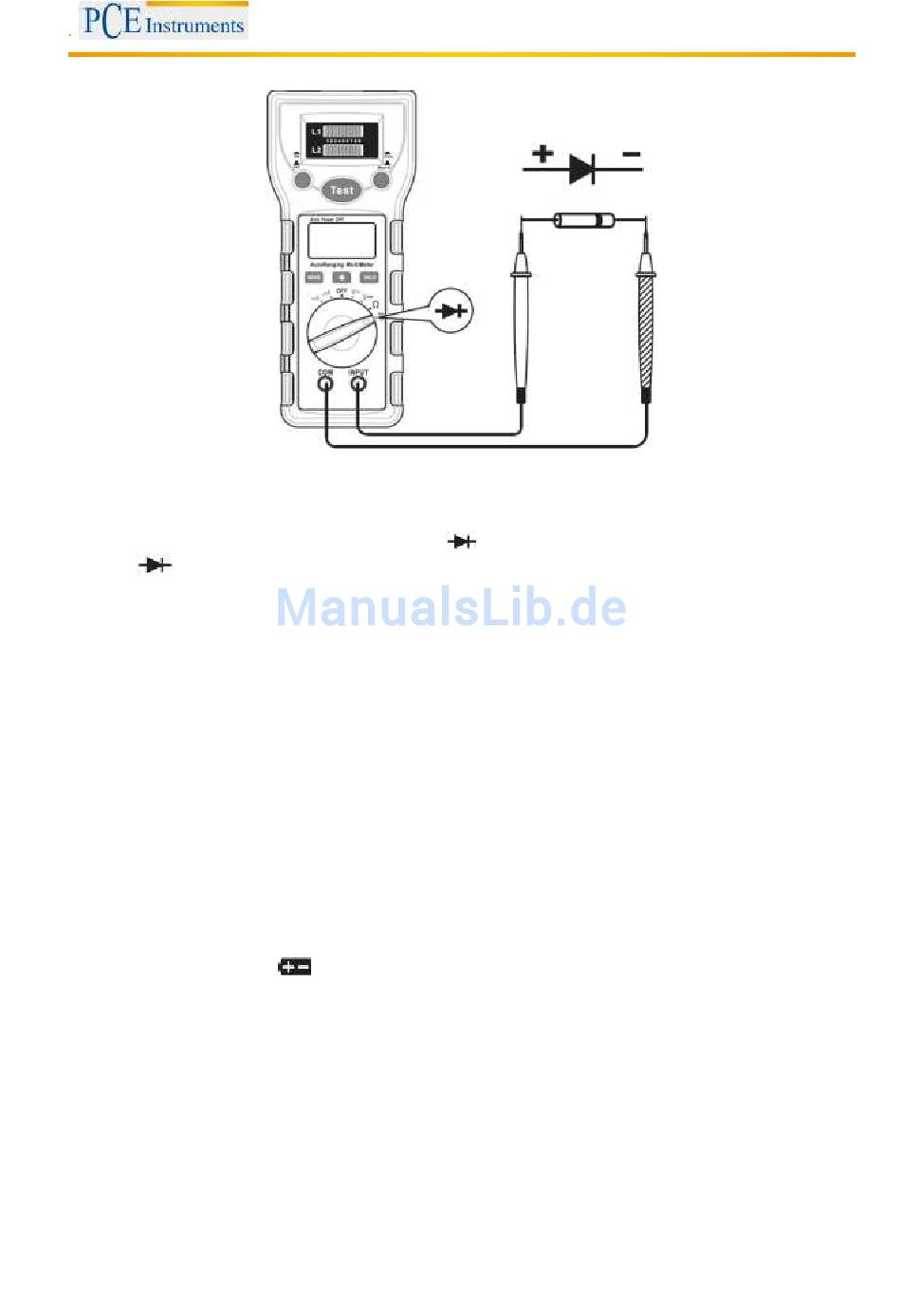

5.1.7
Diodentest
ACHTUNG: Um Elektroschocks zu vermeiden, schalten Sie die Spannungsversorgung ab und
entladen Sie alle Kapazitäten.
1. Schließen Sie die schwarze Testleitung an der „COM" Buchse und die rote Testleitung an die
„INPUT" Buchse.
2. Stellen Sie den Messbereichsschalter auf die
das
Symbol erscheint.
3. Verbinden Sie die rote Testleitung mit der Anode der Diode und die schwarze Leitung mit der
Kathode.
4. Das Display zeigt die ungefähre Durchbruchsspannung der Diode. Wenn die Verbindungen
vertauscht sind, wird „OL" auf dem Display angezeigt.
5.1.8
Automatisches Abschalten
Wenn das Multimeter nicht bedient oder in eine Position für ungefähr 15 Minutenbleibt, schaltet sich das
Gerät automatisch ab und geht in den Schlafmodus. Um es aus dem Schlafmodus zu holen, drehen Sie
den Messbereichsschalter oder drücken Sie eine Taste.
Drücken Sie die „HOLD" Taste um das Multimeter aus dem Schlafmodus zu holen und um das
automatische Abschalten auszuschalten.
Um das automatische Abschalten abzuschalten, drücken Sie die „HOLD" Taste und halten Sie die
gedrückt, während Sie den Messbereichsschalter von der „OFF" Position zu einer anderen Position
drehen.
5.1.9
Austausch der Batterien und Sicherungen
Warnung:
Um falsche Messwerte zu vermeiden, welche zu vermeidlichen Elektroschocks oder
Personenschäden führen können, ersetzen Sie die zwei 1.5V Batterien sobald die Anzeige das
Batteriezustandszeichen (
Um Schäden oder Verletzungen zu vermeiden, installieren Sie nur Sicherungen mit bestimmter
Qualität.
Entfernen Sie die Testleitungen bevor Sie die Rückklappe oder Batterie Klappe entfernen.
Um die Batterien auszutauschen, entfernen Sie die Schrauben der Batterieklappe und entfernen Sie die,
ersetzen Sie die zwei 1,5 V Batterien mit neuen des gleichen Typs (1,5 V, AAA oder gleichwertige).
Setzen Sie die Klappe und die Schrauben wieder ein.
Notiz: Das Messgerät benutzt 3 Batterien: zwei 1,5 V Batterien für das Multimeter und eine 9 V Batterie
für den LAN-Tester.
Das Multimeter benutzt nur eine Sicherung: F 250 mA/250 V, Ø5 x 20 mm
Um die Sicherung auszutauschen, entfernen Sie die Schrauben der Rückseite und entfernen Sie diese
vorsichtig, ersetzen Sie die gebrauchte Sicherung und setzen Sie die neue mit den gleichen Werten ein.
Setzen Sie die Rückseite und die Schrauben wieder ein. (Tipp: Die Rückseite beinhaltet 6 Schrauben, 4
von denen sind unter dem Kippständer).
BETRIEBSANLEITUNG
Position. Dann drücken Sie die „MODE" Taste bis
) anzeigt.
11
