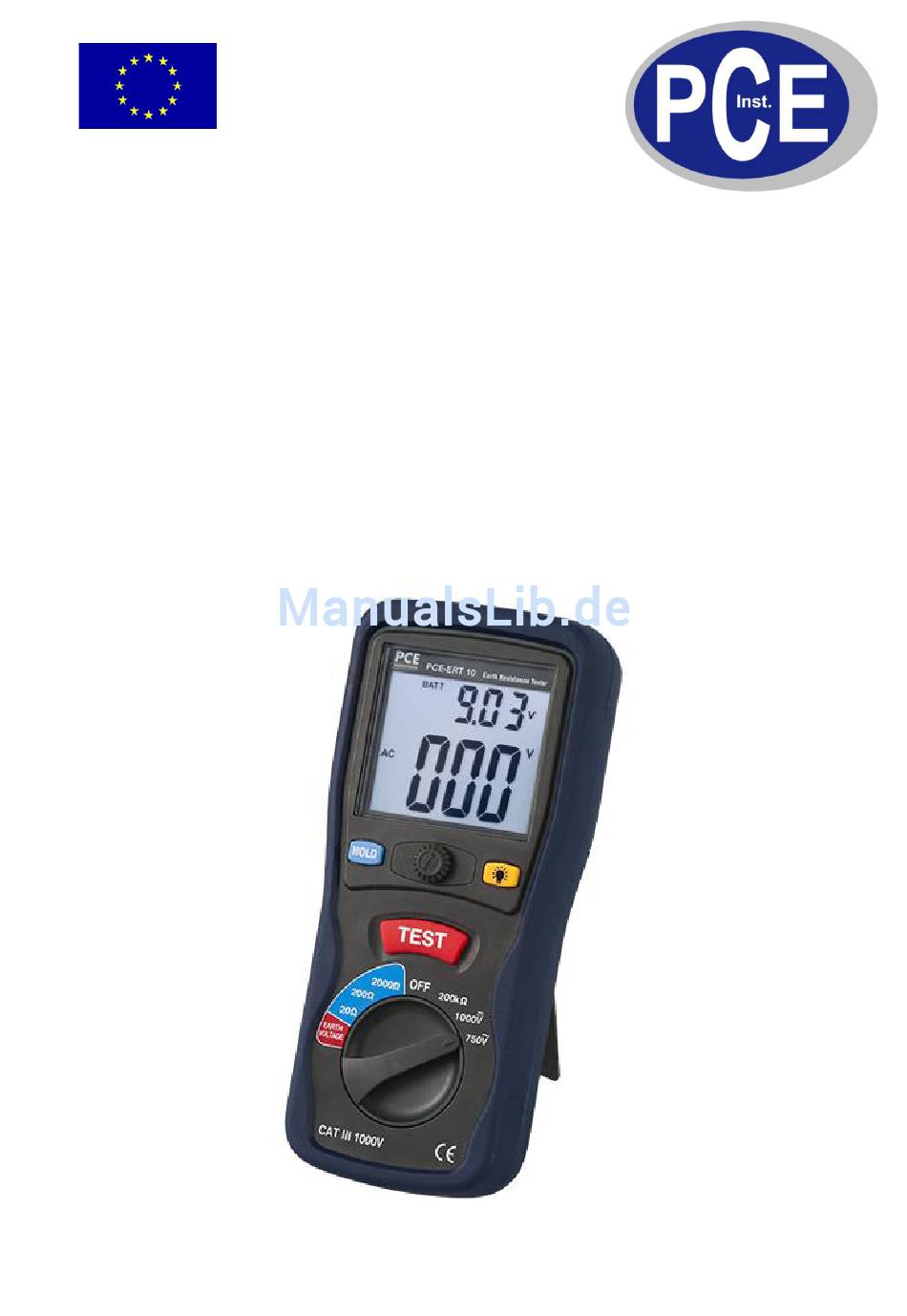

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Bedienungsanleitung PCE-ERT 10 Version 1.0 23.07.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Sicherheitsinformationen ................... 3 Warnsymbole ............................. 3 Warnhinweise ............................4 Spezifikationen ......................5 Lieferumfang .............................. 6 Bedienungsanleitung ....................6 Gerätebeschreibung ..........................6 Messung des effektiven Widerstandes von Erdelektronen ................ 7 DC/AC-Spannungsmessung ........................8 Widerstandsmessung ..........................8 HOLD-Funktion ............................ -
Seite 3: Einleitung
Einleitung Dieses Erdungstestgerät PCE-ERT 10 ist ein handliches Gerät welches eine schnelle und einfache Bestimmung des Erdwiderstandes ermöglicht. Der Erdwiderstand wird mit diesem Erdungstestgerät mit Hilfe der Dreileitertechnik in drei Messbereichen bis 2000 Ω bestimmt. Über einen Drehknopf kann vor jeder Messung eine Nullstellung durchgeführt werden, um die optimale Genauigkeit zu erzielen. -
Seite 4: Warnhinweise
BETRIEBSANLEITUNG www.warensortiment.de Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Messbereich Auflösung Genauigkeit 20 Ω / 0,01 Ω / Erdwiderstand ±(2 % + 10 dgt) / 200 Ω / 0,1 Ω / ±(2 % + 3 dgt)/ 2000 Ω 1 Ω ±(2 % + 3dgt) Erdspannung 200 V 0,1 V ±(3 % + 3 dgt) Gleichspannung... -
Seite 6: Lieferumfang

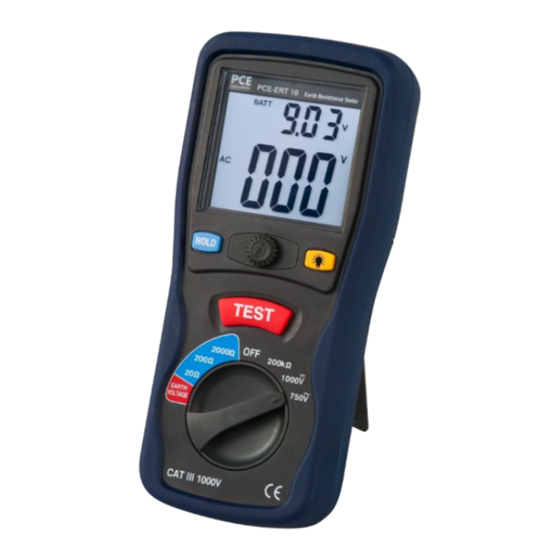

BETRIEBSANLEITUNG www.warensortiment.de 3.1 Lieferumfang 1 x Erdungstestgerät PCE-ERT 10 1 x Satz Prüfleitungen 4 x Erdspieße 6 x Batterien 1 x Tragetasche Bedienungsanleitung 4.1 Gerätebeschreibung (1) Display (2) HOLD-Taste (3) Einstellrad für Nulljustierung (4) Taste für Hintergrundbeleuchtung (5) TEST-Taste (6) Messfunktionsschalter (7) V / Ω... -
Seite 7: Messung Des Effektiven Widerstandes Von Erdelektronen
BETRIEBSANLEITUNG www.warensortiment.de 4.2 Messung des effektiven Widerstandes von Erdelektronen Warnung: Bevor Sie die Messung beginnen, lesen Sie unbedingt die Sicherheitshinweise in Kapitel 2. Hinweis: Schwache Batterien können die Messergebnisse verfälschen. Achten Sie also auf den Batteriestand und tauschen Sie vor dem Beginn der Messung ggf. die Batterien. 1. -
Seite 8: Dc/Ac-Spannungsmessung
BETRIEBSANLEITUNG www.warensortiment.de (4) Der abgelesene Wert (Re) ist ein ungefährer Erdwiderstandswert. Bei dieser Messung müssen die Prüfleitungen P und C vor Messbeginn nicht kurzgeschossen werden, da die spezielle beiliegende Prüfleitung verwendet wird, welche bereits eine Verbindung beider Anschlüsse aufweist (rotes Prüfleitung, siehe Abbildung ) = Abgelesener Wert –... -
Seite 9: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung 5.1 Batterienwechsel Ein geringer Batteriestand wird durch das Symbol im Display angezeigt. Warnung: Trennen Sie den Erdungstester vor dem Öffnen des Gerätes vom Messkreis, schalten Sie es ab, entfernen Sie die Messleitungen vom Gerät und lösen Sie den abklappbaren Geräteständer vorsichtig vom Gerät. -
Seite 10: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
