5.12 Kommunikation im DSO Modus
Mit der Kommunikationsfunktion im DSO Modus, können Benutzer die Wellenformen auf den PC hochladen.
Dies funktioniert folgendermaßen:
1. Verbinden Sie das Messgerät mit dem PC. Verwenden Sie dazu das Kabel mit Mini-USB-Stecker
und den beiliegenden blauen Adapter.
2. Drücken Sie den Taster mit der Beschriftung "PC" um die Kommunikation zwischen dem Messgerät

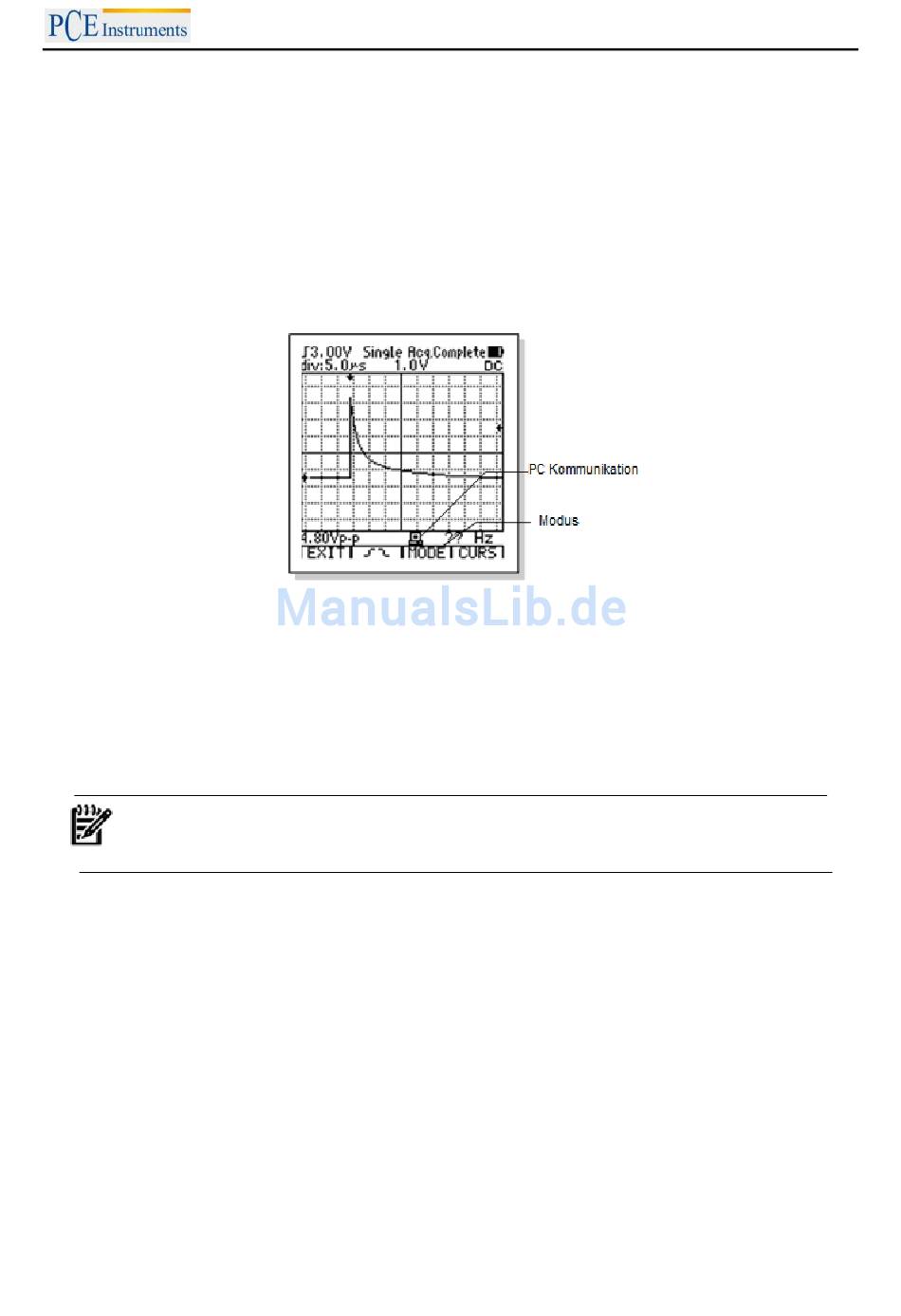

und dem PC zu starten. Dabei erscheint ein Symbol auf dem Multimeter. Drücken Sie die Taste
noch einmal um die Kommunikation zwischen dem PC und dem Messgerät zu beenden.
3. Nachdem die Kommunikation gestartet wurde, wird die Wellenform auf dem LCD und auch in dem
DSO-Fenster auf dem PC angezeigt. Diese Wellenform kann gespeichert oder ausgedruckt werden.
4. Das hochladen der Wellenform braucht einige Sekunden, somit werden weitere Wellenformen
Zeitverschoben angezeigt. Wenn Sie während der Kommunikation das Multimeter einstellen
möchten, dann drücken Sie die Taste COM/SETUP um zuerst die Kommunikation zu unterbrechen.
5. Nachdem die Wellenform eingefroren wurde und eine einzelne Erfassung statt fand, wird das
hochladen der Wellenform angehalten. In dieser Zeit, egal ob die Kommunikation startet oder nicht,
drücken Sie die Taste COM/SETUP und die gefrorene Wellenform kann an den PC gesendet
werden. Drücken Sie die Taste erneut, und es wird ein weiterer Upload getätigt.
Notiere: Wenn das Multimeter in einem langsamen Scan Status ist, benötigt der
Scan sehr lange, die erneute Schätzung der Wellenform in der Software wird
verlängert.
5.13 Speichern und Rückrufen der Wellenform
In dem Datenbankmodus können bis zu 100 Wellenformen im Speicher gespeichert werden,
1. Drücken und halten Sie die Taste HOLD/MEN für 2 Sekunden um in die Datenbank zu gelangen.
2. Wenn Sie die aktuelle Wellenform speichern möchten, drücken Sie die Taste HOLD/MEN oder
benutzten Sie die den Single-trigger Modus um die aktuelle Wellenform zu speichern und drücken
Sie 2 Sekunden lang HOLD/MEN Taste um in die Datenbank zu gelangen.
3. In der Datenbank zeigt das Gerät die ersten 10 Speicherorte und zeigt an, ob die Daten gespeichert
sind oder nicht an diesem Ort hinterlegt.
4. Sind Daten in dem ausgewählten Speicherort, sieht man die Skizze der Wellenform und ihre
Parameter in dem Fenster der Datenbank. Sind keine Daten in dem Speicherort vorhanden, ist das
Datenbankfenster leer.
BEDIENUNGSANLEITUNG
27
