4.8
Widerstand und Leitfähigkeit
WARNUNG: Um einen elektrischen Schock zu vermeiden, während Sie Widerstand-
Messungen durchführen, trennen Sie die Stromzufuhr zu dem zu prüfenden Gerät und
entladen Sie alle Kondensatoren. Nehmen Sie die Batterien heraus und ziehen Sie den
Stecker heraus.
6. Stecken Sie den schwarzen Messfühler in die
negative COM-Buchse und den roten Messfühler in
die positive Ω-Buchse.
7. Stellen Sie die Messfunktion mit der FUNCS-Taste
auf
.
8. Berühren Sie mit der Spitze des Messfühlers die
getestete Schaltung / das getestete Teil. Am besten
trennen Sie eine Seite des getesteten Teils, damit
der Rest der Schaltung nicht durch den
Widerstandswert gestört wird.

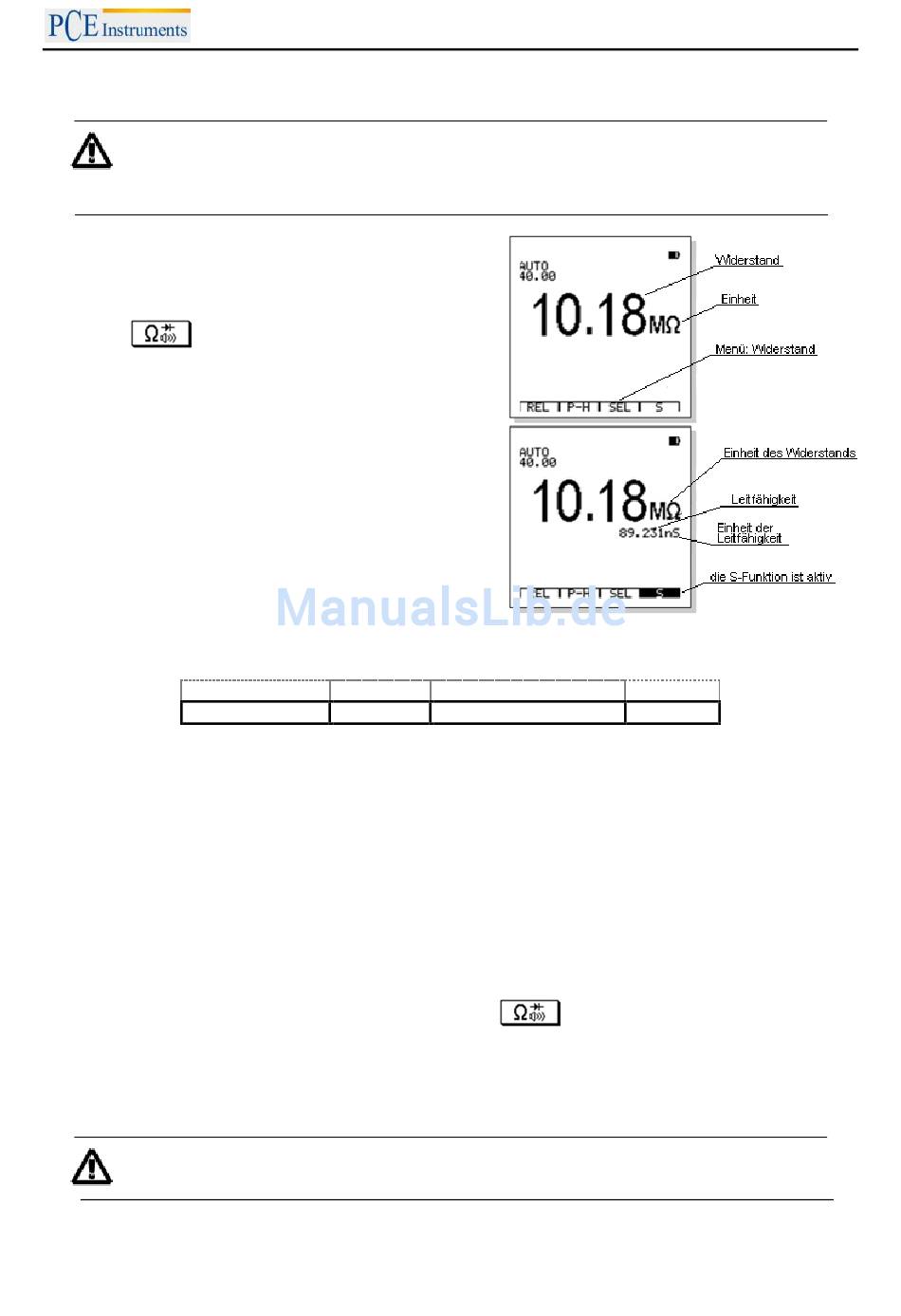

9. Lesen Sie den Widerstand von dem Display ab.
Das Display zeigt nun den richtigen Dezimalpunkt,
Wert und das richtige Symbol an.
Die Menüsymbolleiste für die Widerstandsfunktion sieht wie folgt aus:
Relativer Modus Peak-Hold
a)
Drücken Sie die F1-Taste (REL), um den Relativ-Modus zu öffnen.
b)
Drücken Sie die F2-Taste (P-H), um den Peak-Hold-Modus zu öffnen.
c)
Drücken Sie die F3-Taste (SEL), um die erweiterten Funktionen, Durchgang oder Diodentest,
auszuwählen.
d)
Drücken Sie die F4-Taste (S) um die Leitfähigkeit anzuzeigen.
4.8.1 Durchgangsprüfer
1.
Setzen Sie den schwarzen Bananenstecker des Messfühlers in die negative COM-Buchse und die
rote Bananenstecker des Messfühlers in die positive Ω-Buchse.
2.
Stellen Sie die Messfunktion mit der FUNCS-Taste auf
3.
Drücken Sie die F3-Taste (SEL) um die Durchgangsfunktion zu wählen.
4.
Berühren Sie mit der Spitze des Messfühlers die Leitung / das Kabel, welche(s) Sie testen möchten.
Wenn der Widerstand weniger als 30 Ω beträgt, ertönt ein akustisches Signal
WARNUNG: Messen Sie nie den Durchgang an Leitungen/Kabeln, auf denen Spannung
BEDIENUNGSANLEITUNG
REL
P-H
F1
F2
herrscht, um einen elektrischen Schock zu vermeiden.
Erweiterte Funktionen
SEL
F3
.
15
S Display
S
F4
