5.3

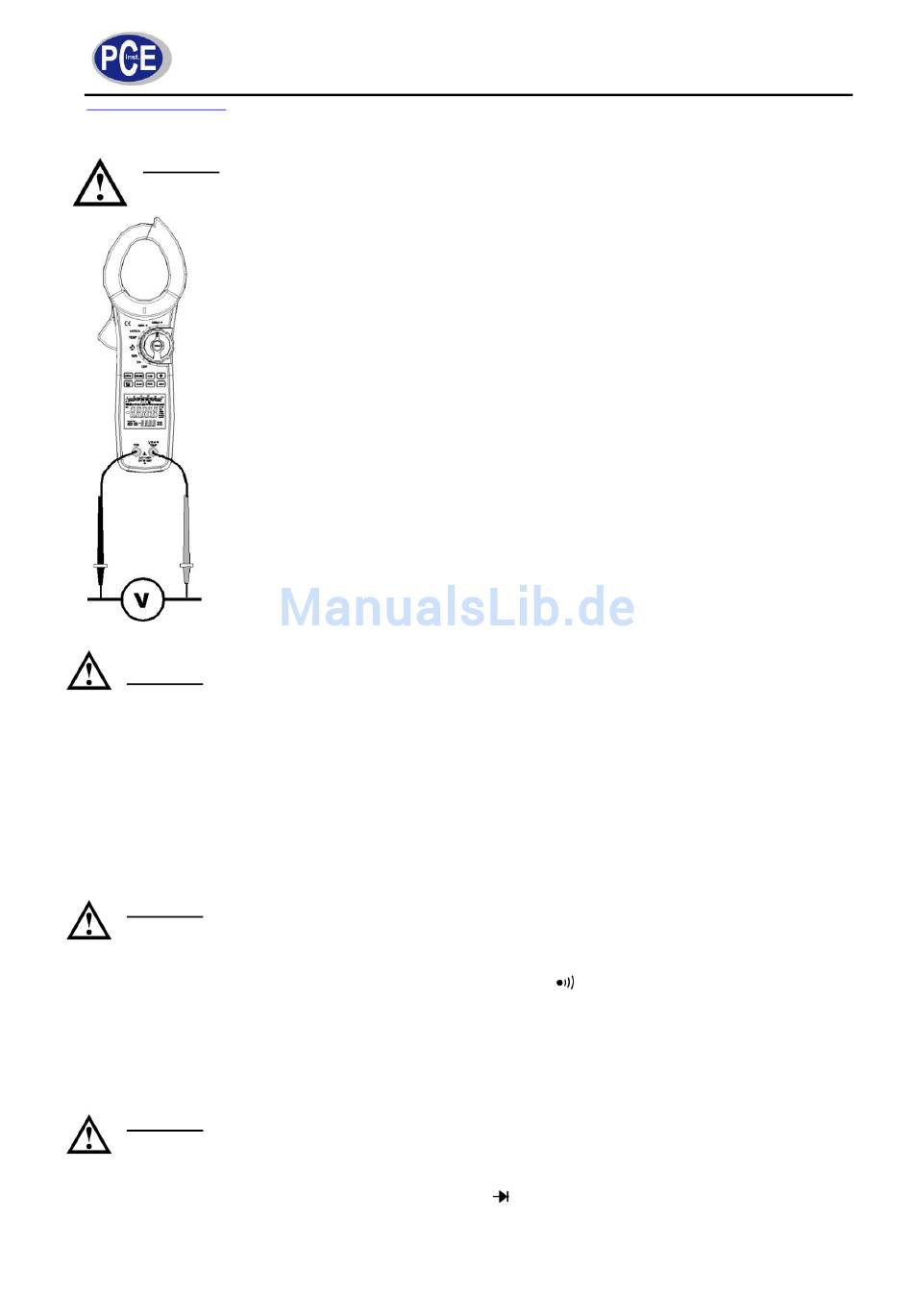

AC/DC-Spannungsmessung

Warnung: Messen Sie keine Spannungen wenn in dem Stromkreis ein Motor ein- oder
ausgeschaltet wird. Es können große Laststöße auftreten welche das Gerät beschädigen können.
1. Bringen Sie den Drehschalter in die Position „V".
2. Nutzen Sie die Taste MODE um zwischen AC und DC zu wählen.
3. Stecken Sie sie schwarze Prüfleitung in die negative Anschlussbuchse COM.
4. Kontaktieren Sie die Messspitze der schwarzen Prüfleitung mit dem negativen
5. Lesen Sie den aktuellen Messwert vom Display ab.
5.4

Widerstandsmessung

Warnung: Vor dieser Messung machen Sie das Messobjekt spannungslos. Kondensatoren müssen
entladen werden.
1. Bringen Sie den Drehschalter in die Position „Ω".
2. Stecken Sie sie schwarze Prüfleitung in die negative Anschlussbuchse COM. Stecken Sie die
rote Prüfleitung in die positive Anschlussbuchse V.
3. Kontaktieren Sie die Messspitze der schwarzen Prüfleitung mit der einen Seite des
Messobjektes. Kontaktieren Sie die Messspitze der roten Prüfleitung mit der anderen Seite des
Messobjektes.
4. Lesen Sie den aktuellen Messwert vom Display ab.
5.5
Durchgangsprüfung
Warnung: Vor dieser Messung machen Sie das Messobjekt spannungslos. Kondensatoren müssen
entladen werden.
1. Nehmen Sie den Anschluss wie bei der Widerstandmessung vor.
2. Nutzen Sie die Taste MODE um die Durchgangsprüfung
3. Kontaktieren Sie die Messspitze der schwarzen Prüfleitung mit der einen Seite des
Messobjektes. Kontaktieren Sie die Messspitze der roten Prüfleitung mit der anderen Seite des
Messobjektes.
4. Wenn der Widerstand unter 50 Ω liegt, ertönt der akustische Signalgeber.
5.6

Diodentest

Warnung: Vor dieser Messung machen Sie das Messobjekt spannungslos. Kondensatoren müssen
entladen werden.
1. Nehmen Sie den Anschluss wie bei der Widerstandmessung vor.
2. Nutzen Sie die Taste MODE um die Diodentest
3. Kontaktieren Sie die Messspitzen mit den Anschlüssen der Dioden, bzw. dem
Halbleiterübergang. Notieren Sie das Ergebnis.
4. Wechseln Sie nun die Polarität durch Vertauschen der Prüfleitungen.
5. Eine Beurteilung kann in der Regel wie folgt vorgenommen werden:
BETRIEBSANLEITUNG
Stecken Sie die rote Prüfleitung in die positive Anschlussbuchse V.
Potential des Stromkreises. Kontaktieren Sie die Messspitze der roten
Prüfleitung mit dem positiven Potential der Prüfleitung.
Frequenz
Wurde AC ausgewählt, wird die Frequenz gleichzeitig im unteren
Displaybereich angezeigt.
auszuwählen.
auszuwählen.
9
