In der Wellenform Anzeigefunktion, zeigt das LCD die Wellenform an und die entsprechenden Parameter.
Die Ergebnisse der automatischen Messung werden unter der Wellenform angezeigt. Die Amplitude kann
der Spitzenwert, der Durchschnitt, die RMS und dBm sein. Bei Drücken der Taste FUNCS kann das
Ergebnis der Amplitudenmessung ausgewählt werden. Wenn die Ergebnisse der Wellenform nicht kalkuliert
werden können, erscheint das Symbol „?" um die Aufmerksamkeit des Benutzers zu erhalten.
Das Menü der Wellenform Anzeigefunktion sieht folgendermaßen aus:
a. Drücken Sie F1(EXIT) um die Wellenform Anzeigefunktion zu verlassen.
b. Drücken Sie F2(◄) oder F3(►) um die vorherige oder nächste Wellenform anzuzeigen.
c. Drücken Sie F4(CURS) um in die Zeiger-Anzeigefunktion zu gelangen.
5.14 Kommunikation in der DSO Datenbankfunktion
Die Kommunikation in der DSO Datenbankfunktion kann die Daten der Datenbank auf den PC hochladen.
Dies geschieht folgendermaßen:
1. Verbinden Sie das Messgerät mit dem PC. Verwenden Sie dazu das Kabel mit Mini-USB-Stecker
und den beiliegenden blauen Adapter.
2. Wählen Sie die Daten, die Sie hochladen möchten. Drücken Sie im Vorschaumodus die Tasten F1
und F2 um die markierten Daten auszuwählen.
3. Drücken Sie COM/SETUP, damit das Multimeter die ausgewählten Daten zu dem PC überträgt.
4. Es werden keine Daten hochgeladen, wenn Sie eine leere Aufzeichnung auswählen.
5. Wenn das Hochladen stattfindet, erscheint dieses Symbol
nimmt 5 Sekunden in Anspruch. Ist der Upload beendet, verschwindet das Symbol
wieder auf COM/SETUP und ein weiteres Hochladen der Daten wird getätigt.
6
Setup und Null-Volt Kalibrierung
6.1
Setup

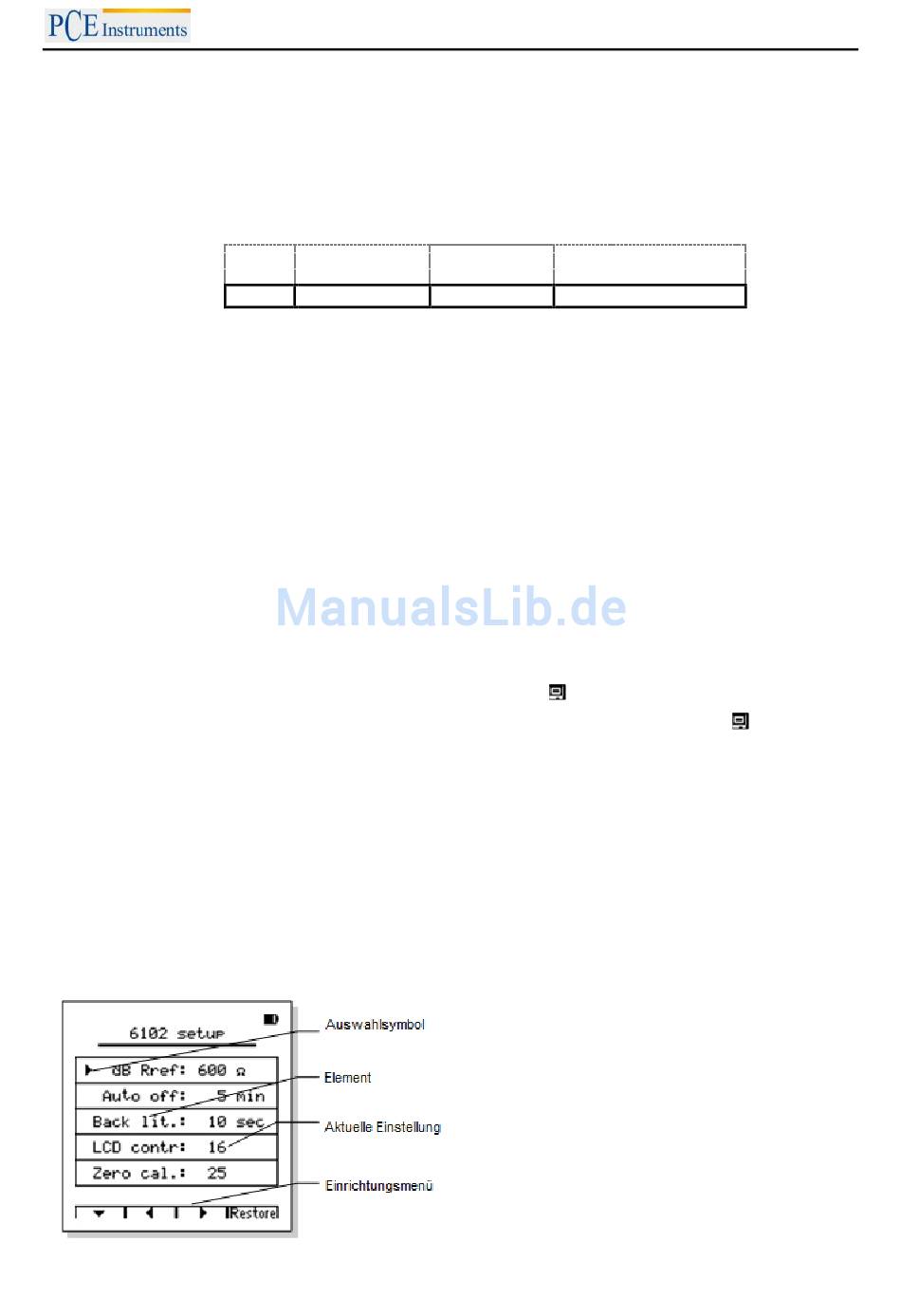

Die Setupfunktion sieht vor, dass Sie voreingestellte Einstellung und die Nullkalibrierung einstellen.
Drücken und halten Sie die Taste SETUP für 2 Sekunden um in die Einrichtungsfunktion zu gelangen.
BEDIENUNGSANLEITUNG
Zurück Zeige vorherige
Wellenform
◄
EXIT
F1
F2
Zeige nächste
Zeiger-Anzeige
Wellenform
►
F3
auf dem LCD. Der Hochladeprozess
29
CURS
F4
. Drücken Sie
