Widerstandsmessung; Diodentest - PCE Instruments F201 Bedienungsanleitung

Deutsch

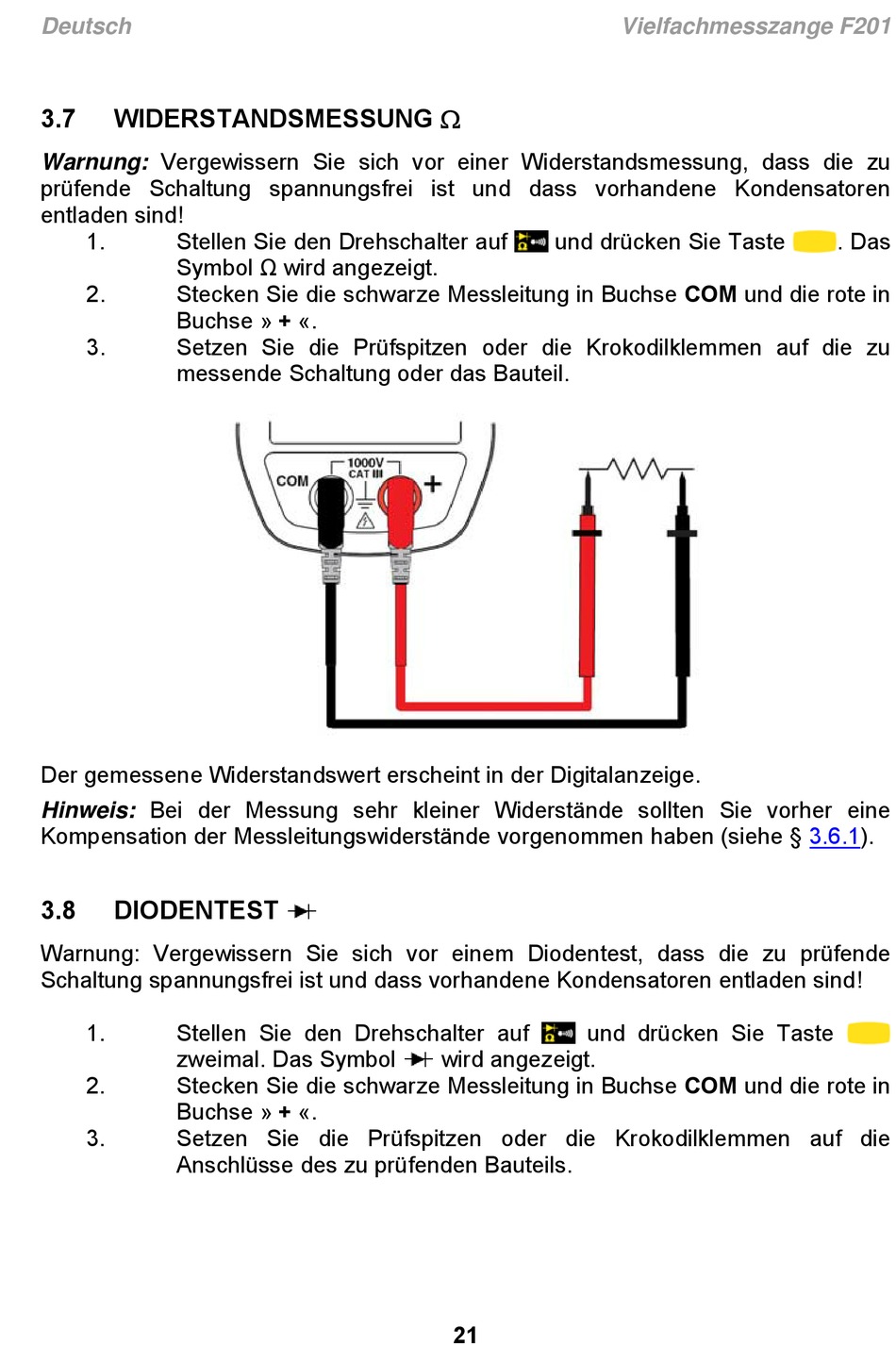

WIDERSTANDSMESSUNG 
3.7
Warnung: Vergewissern Sie sich vor einer Widerstandsmessung, dass die zu
prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren
entladen sind!
1. Stellen Sie den Drehschalter auf
Symbol Ω wird angezeigt.

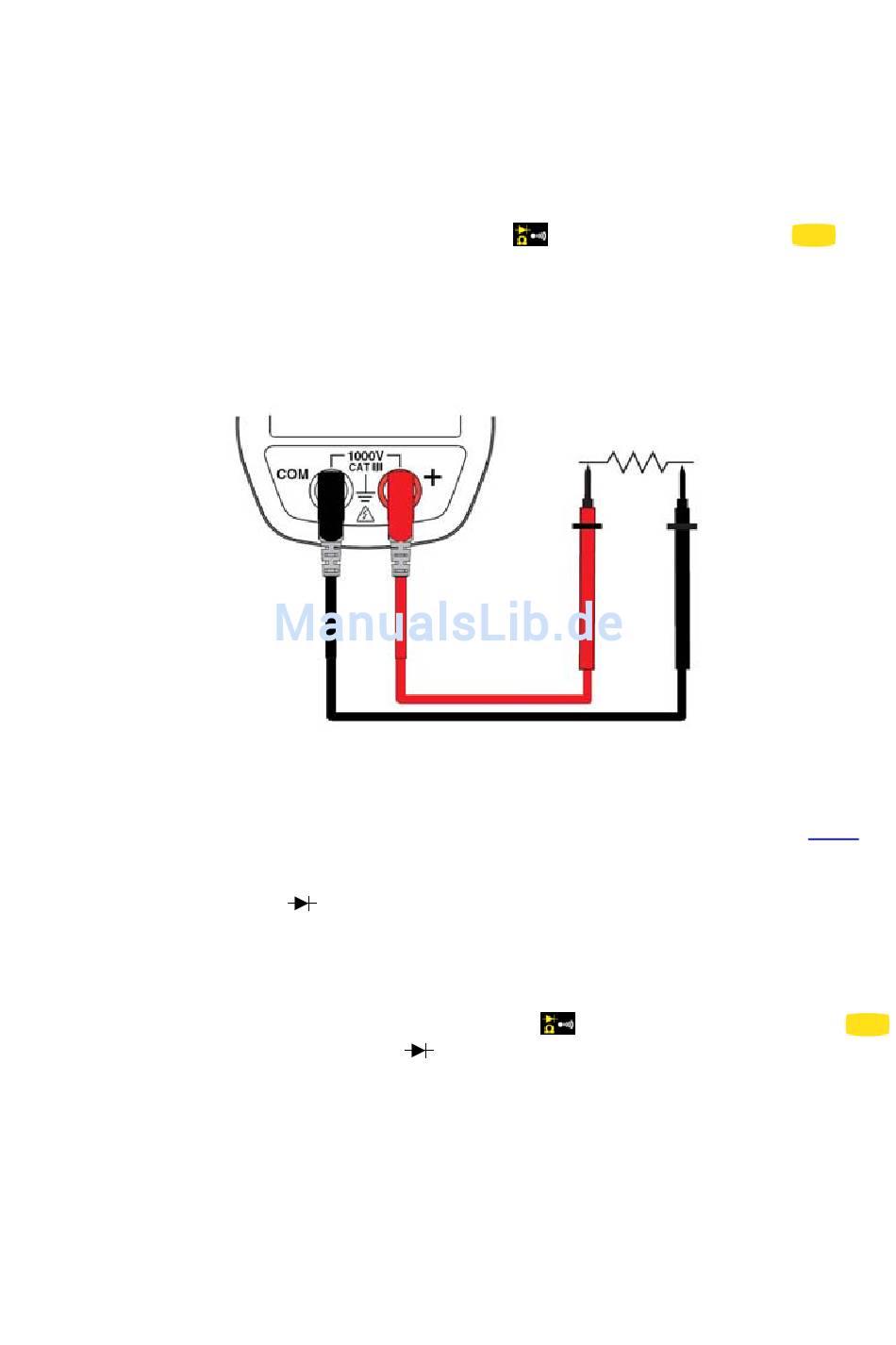

2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.
3. Setzen Sie die Prüfspitzen oder die Krokodilklemmen auf die zu
messende Schaltung oder das Bauteil.
Der gemessene Widerstandswert erscheint in der Digitalanzeige.
Hinweis: Bei der Messung sehr kleiner Widerstände sollten Sie vorher eine
Kompensation der Messleitungswiderstände vorgenommen haben (siehe § 3.6.1).
3.8

DIODENTEST

Warnung: Vergewissern Sie sich vor einem Diodentest, dass die zu prüfende
Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind!
1. Stellen Sie den Drehschalter auf
zweimal. Das Symbol
2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.
3. Setzen Sie die Prüfspitzen oder die Krokodilklemmen auf die
Anschlüsse des zu prüfenden Bauteils.
und drücken Sie Taste
und drücken Sie Taste
wird angezeigt.
21
Vielfachmesszange F201
. Das
