7.4.2 Montage de la sonde de température
extérieure
La sonde de température doit être placée de telle sorte qu'elle
puisse détecter l'ensemble des influences atmosphériques
sans que les valeurs mesurées ne soient faussées.
L'installer sur le mur extérieur, de préférence sur la face

nord ou nord-ouest.
Ne pas la monter à un « emplacement protégé » (par ex.

dans la niche d'un mur ou sous le balcon).
Ne pas l'installer à proximité de fenêtres, de portes, d'ou-

vertures d'aération, de dispositifs d'éclairage extérieur ou
de pompes à chaleur.
Ne pas l'exposer aux rayons directs du soleil, quelle que

soit la saison.
-
Paramètre de dimensionnement câble de sonde
Matériau conducteur
Longueur de câble
Température ambiante
Type de pose
Diamètre extérieur

7.4.3 Montage des sondes d'applique

Le montage des sondes d'applique est nécessaire uniquement
si ces sondes sont comprises dans les fournitures de la pompe
à chaleur, mais non montées.
Les sondes d'applique peuvent être montées sur les tuyauteries
ou insérées dans le doigt de gant du distributeur compact.

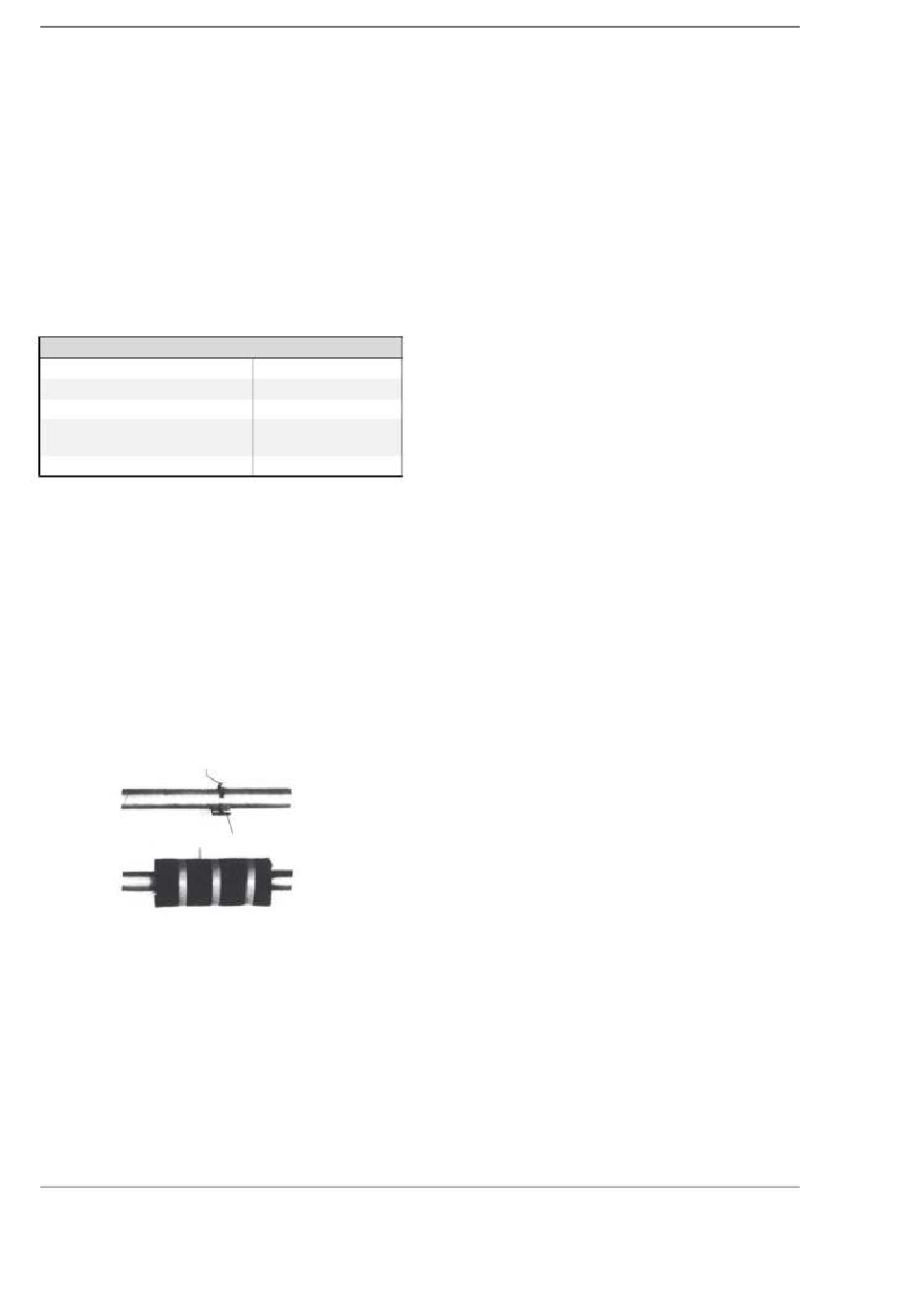

Montage sur les tuyauteries
Retirer la peinture du tuyau de chauffage, éliminer la rouille

et les taches d'oxydation.
Enduire la surface nettoyée de pâte thermoconductrice

(appliquée en fine couche).
La sonde doit être fixée avec un collier (serrer à fond, des

sondes mal fixées engendrent des défauts) et isolée ther-
miquement.
Collier
Isolation thermique
www.glendimplex.de
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Sonde d'applique
452237.66.54a · FD 0110
7.4.4 Système de distribution hydraulique
Le distributeur compact et le distributeur double sans pression
différentielle servent d'interface entre la pompe à chaleur, le
circuit de distribution du chauffage, le ballon tampon et éven-
tuellement le ballon d'eau chaude sanitaire. Un système com-
pact est utilisé à la place de nombreux composants individuels,
ce qui simplifie l'installation. Vous trouverez des informations
supplémentaires dans les instructions de montage respectives.
Distributeur compact
La sonde retour peut être laissée dans la pompe à chaleur ou
être insérée dans le doigt de gant. L'espace restant entre la
sonde et le doigt de gant doit être entièrement comblé avec de
la pâte thermoconductrice.
Distributeur double sans pression différentielle
La sonde retour doit être installée dans le doigt de gant du dis-
tributeur double sans pression différentielle, pour pouvoir être
traversée par le flux des pompes du circuit de chauffage au ni-
veau du circuit générateur et du circuit consommateur.
7.5 Branchements électriques
7.5.1 Généralités
Tous les branchements électriques doivent être effectués ex-
clusivement par un électricien ou un professionnel formé aux
tâches définies et dans le respect
des instructions de montage et d'utilisation,

des prescriptions d'installation

VDE 0100,
des conditions techniques de branchement spécifiées par

l'entreprise de distribution d'électricité et l'exploitant du ré-
seau d'alimentation (par ex. TAB) et
des conditions locales.

Pour garantir la fonction de protection antigel, le gestionnaire
de pompe à chaleur ne doit pas être hors tension et la pompe à
chaleur doit toujours être traversée par un flux.
Les contacts de commutation des relais de sortie sont dépara-
sités. C'est pourquoi, en fonction de la résistance interne de
l'appareil de mesure utilisé, une tension est mesurée même
lorsque les contacts ne sont pas fermés. Cette tension est ce-
pendant bien inférieure à la tension réseau.
Une faible tension est appliquée sur les bornes de régulateur
N1-J1 à N1-J11, N1-J19, N1-J20, N1-J23 à N1-J26, N17-J1 à
N17-J4, N17-J9, N17-J10, N0-J2 à N0-J14 ainsi que sur les
borniers X3 et X5.1. Une tension réseau appliquée à ces bornes
par suite d'une erreur de câblage détruit le gestionnaire de
pompe à chaleur.
7.5.2 Branchements électriques
1) La ligne d'alimentation électrique à 4 fils de l'unité de puis-
sance de la pompe à chaleur est reliée du compteur élec-
trique de la pompe à chaleur, via le contacteur de blocage
de la société d'électricité (si demandé), à la pompe à cha-
leur.
Branchement de la ligne de puissance sur le panneau de
commande de la pompe à chaleur via les bornes X1 : L1/
L2/L3/PE.
Sur l'alimentation en puissance de la pompe à chaleur, pré-
voir une coupure omnipolaire avec au moins 3 mm d'écar-
tement d'ouverture de contact (p. ex. contacteur de blo-
cage de la société d'électricité ou contacteur de puissance)
Français
nationales, par ex.
FR-7
