Dimplex SI 22TU Montage- Und Gebrauchsanweisung
Sole/wasserwärmepumpe
für
innenaufstellung
Vorschau ausblenden
Andere Handbücher für SI 22TU:
- Montage- und gebrauchsanweisung (44 Seiten) ,
- Montage- & bedienungsanleitung/gebrauchsanweisung (60 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

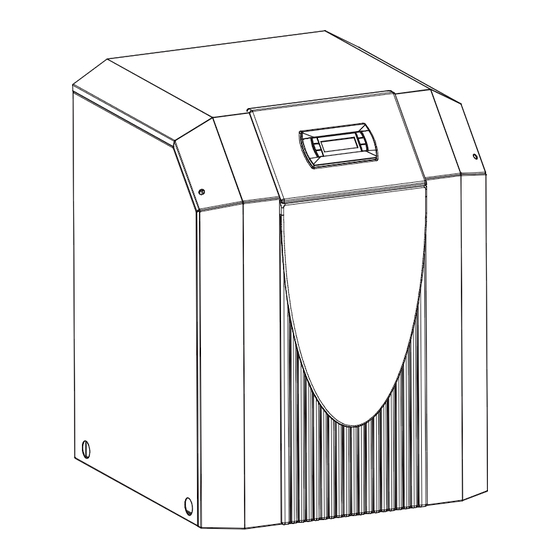

SI 22TU
Sole/Wasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Brine-to-Water
Heat Pump for
Indoor Installation
o
de commande : 452235.66.01
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
eau glycolée-eau
pour installation
intérieure
FD 9506
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dimplex SI 22TU
Inhaltszusammenfassung für Dimplex SI 22TU
- Seite 1 SI 22TU Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Sole/Wasser- Brine-to-Water Pompe à chaleur Wärmepumpe für Heat Pump for eau glycolée-eau Innenaufstellung Indoor Installation pour installation intérieure Bestell-Nr. / Order no. / N de commande : 452235.66.01...
-
Seite 3: Inhaltsverzeichnis
SI 22TU Inhaltsverzeichnis Bitte sofort lesen ........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ................DE-2 Verwendungszweck der Wärmepumpe ..................DE-3 2.1 Anwendungsbereich ..........................DE-3 2.2 Arbeitsweise ............................ -
Seite 4: Bitte Sofort Lesen
SI 22TU Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen zählt auch die Beachtung der zugehörigen Projektierungsunter-... -
Seite 5: Verwendungszweck Der Wärmepumpe
SI 22TU Verwendungszweck der Grundgerät Wärmepumpe Das Grundgerät besteht aus einer anschlussfertigen Wärme- pumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten und integriertem Manager. Der Kältekreis ist „hermetisch geschlos- 2.1 Anwendungsbereich sen“ und enthält das vom Kyoto-Protokoll erfasste fluorierte Käl- temittel R407C mit einem GWP-Wert von 1774. Es ist FCKW- Die Sole/Wasser-Wärmepumpe ist ausschließlich für die Erwär-... -
Seite 6: Zubehör
SI 22TU Zubehör 4.4 Wärmemengenzähler WMZ 4.4.1 Allgemeine Beschreibung 4.1 Soleverteiler Der Wärmemengenzähler (WMZ 25/32) dient dazu, die angege- Der Soleverteiler vereinigt die Kollektorschleifen der Wärmequel- bene Wärmemenge zu erfassen. Er ist als Zubehör erhältlich. lenanlage zu einer Hauptleitung, welche an die Wärmepumpe Durch den vorhandenen Zusatzwärmetauscher werden für die... -
Seite 7: Transport
SI 22TU Transport Aufstellung Zum Transport auf ebenem Untergrund eignet sich ein Hubwa- 6.1 Allgemeine Hinweise gen. Muss die Wärmepumpe auf unebenem Untergrund oder über Treppen befördert werden, kann dies mit Tragriemen ge- Die Sole/Wasser Wärmepumpe muss in einem Frostfreien und schehen. -
Seite 8: Montage
SI 22TU Montage Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem Betriebszustand der Heizungsanlage sicherzustellen. Dieses 7.1 Allgemein kann z.B. durch Installation eines doppelt differenzdrucklosen Verteilers erreicht werden. An der Wärmepumpe sind folgende Anschlüsse herzustellen: HINWEIS - Vor-/Rücklauf Sole (Wärmequellenanlage) Der Einsatz eines Überströmventils ist nur bei Flächenheizungen und... -
Seite 9: Montage Der Anlegefühler
SI 22TU 7.4.1 Fühlerkennlinien 7.4.3 Montage der Anlegefühler Die Montage der Anlegefühler ist nur notwendig, falls diese im Temperatur in °C Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut NTC-2 in k 14,6 11,4 sind. NTC-10 in k 67,7 53,4 42,3... -
Seite 10: Elektrischer Anschluss
SI 22TU 7.5 Elektrischer Anschluss Das Schütz (K20) für den Tauchheizkörper (E10) ist bei mo- noenergetischen Anlagen (2.WE) entsprechend der Heiz- körperleistung auszulegen und bauseits beizustellen. Die 7.5.1 Allgemein Ansteuerung (230 V AC) erfolgt aus dem Wärmepumpen- manager über die Klemmen X2/N und X2/K20. -
Seite 11: Inbetriebnahme
SI 22TU Pflege / Reinigung 7.5.3 Anschluss von elektronisch geregelten Umwälzpumpen 9.1 Pflege Elektronisch geregelte Umwälzpumpen weisen hohe Anlauf- ströme auf, die unter Umständen die Lebenszeit des Wärme- Um Betriebsstörungen durch Schmutzablagerungen in den Wär- pumpenmanagers verkürzen können. Aus diesem Grund, ist zwi- metauschern zu vermeiden, ist dafür Sorge zu tragen, dass kei-... -
Seite 12: Störungen / Fehlersuche
SI 22TU 10 Störungen / Fehlersuche 11 Außerbetriebnahme / Entsorgung Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungs- frei arbeiten. Tritt dennoch eine Störung auf, wird dies im Display Bevor die Wärmepumpe ausgebaut wird, ist die Maschine span- des Wärmepumpenamanagers angezeigt. Schlagen Sie dazu nungsfrei zu schalten und abzuschiebern. -
Seite 13: Geräteinformation
SI 22TU 12 Geräteinformation Typ- und Verkaufsbezeichnung SI 22TU Bauform Wärmequelle Sole Ausführung Universal Regler integriert Wärmemengenzählung integriert Aufstellungsort Innen Leistungsstufe Einsatzgrenzen Heizwasser-Vorlauf ° C bis 58 ± 2 Sole (Wärmequelle) ° C -5 bis +25 Monoethylenglykol Frostschutzmittel Minimale Solekonzentration (-13°C Einfriertemperatur) - Seite 14 SI 22TU Entspricht den europäischen Sicherheitsbestimmungen Sonstige Ausführungsmerkmale Wasser im Gerät gegen Einfrieren geschützt max. Betriebsüberdruck (Wärmesenke) Heizleistung / Leistungszahlen EN 14511 Wärmeleistung / Leistungszahl bei B-5 / W35 kW / --- 18,6 / 2,5 bei B0 / W55 kW / ---...
-
Seite 15: Garantieurkunde
Die aktuellen Inbetriebnahmepauschalen und der in der Inbetrieb- land oder Österreich erbracht werden können. nahmepauschale enthaltene Leistungsumfang sind im Internet unter: www.dimplex.de/garantieverlaengerung hinterlegt. Hier ist ebenfalls Die Behebung der von uns als garantiepflichtig anerkannter Mängel eine Online-Beauftragung integriert. geschieht dadurch, dass die mangelhaften Teile unentgeltlich nach... - Seite 16 SI 22TU DE-14 452235.66.01 · FD 9506 www.dimplex.de...
- Seite 44 SI 22TU 2.2 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) Wärmequelleneintrittstemperatur [°C] Heat source inlet temperature [°C] Température d'entrée de la source de chaleur [°C] A-IV 452235.66.01 ·...
- Seite 47 SI 22TU 3.3 Last / Load / Charge SI 22TU www.dimplex.de 452235.66.01 · FD 9506 A-VII...
- Seite 48 SI 22TU 3.4 Anschlussplan / Circuit Diagram / Schéma électrique SI 22TU A-VIII 452235.66.01 · FD 9506 www.dimplex.de...
- Seite 49 SI 22TU 3.5 Anschlussplan / Circuit Diagram / Schéma électrique SI 22TU www.dimplex.de 452235.66.01 · FD 9506 A-IX...
- Seite 50 SI 22TU 3.6 Legende / Legend / Légende SI 22TU Brücke EVU-Sperre, muss eingelegt werden, wenn Utility block (EVU) bridge must be inserted if no Pont de blocage de la société d'électricité, à insérer kein EVU-Sperrschütz vorhanden ist utility blocking contactor is present en absence de contacteur de blocage de la société...
- Seite 51 SI 22TU Drucksensor Kältekreis - Hochdruck pc Pressure sensor for refrigerating circuit - high Capteur de pression circuit réfrigérant - haute pressure pc pression pc Sicherheitstrenntransformator 230/24 V AC-28 VA Safety isolating transformer 230/24 V AC-28 VA Transformateur sectionneur de sécurité 230/...
-
Seite 52: Hydraulisches Einbindungsschema / Hydraulic Integration Diagram / Schéma D'intégration Hydraulique
SI 22TU 4 Hydraulisches Einbindungsschema / Hydraulic integration Diagram / Schéma d’intégration hydraulique 4.1 Darstellung / Schematic View / Représentation A-XII 452235.66.01 · FD 9506 www.dimplex.de... - Seite 53 SI 22TU 4.2 Legende / Legend / Légende Rückschlagventil Check valve Clapet anti-retour Absperrventil Shutoff valve Robinet d’arrêt Schmutzfänger Dirt trap Filtre Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d´expansion Vanne commandée par Raumtemperaturgesteuertes Ventil Room temperature-controlled valve température ambiante Absperrventil mit Rückschlagventil...
-
Seite 54: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die) - Seite 55 SI 22TU www.dimplex.de 452235.66.01 · FD 9506 A-XV...
- Seite 56 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
