Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepumpe ist in
jedem Betriebszustand der Heizungsanlage sicherzustellen.
Dieses kann z.B. durch Installation eines doppelt differenz-
drucklosen Verteilers erreicht werden.
Sofern Wärmepumpenmanager und Heizungsumwälzpumpen
betriebsbereit sind, arbeitet die Frostschutzfunktion des
Wärmepumpenmanager. Bei Außerbetriebnahme der Wärme-
pumpe oder Stromausfall ist die Anlage zu entleeren. Bei
Wärmepumpenanlagen, an denen ein Stromausfall nicht er-
kannt werden kann (Ferienhaus), ist der Heizungskreis mit
einem geeigneten Frostschutz zu betreiben.
7.3 Wärmequellenseitiger
Anschluss
Folgende Vorgehensweise ist beim Anschluss einzuhalten:
Die Soleleitung am Vor- und Rücklauf Wärmequelle der
Wärmepumpe anschließen.
Dabei ist das hydraulische Einbindungsschema zu beachten.
ACHTUNG!
! ! ! ! !
Im Wärmequelleneintritt
beiliegende Schmutzfänger
Verdampfer gegen Verunreinigungen zu schützen.
ACHTUNG!
! ! ! !
!
Es wird empfohlen, die Soleseite mit dem optional
erhältlichen Durchflussschalter auszustatten.
Die Sole ist vor dem Befüllen der Anlage herzustellen. Die Sole-
konzentration muss mindestens 25 % betragen. Das gewähr-
leistet Frostsicherheit bis ca. -14 °C.
Es dürfen nur Frostschutzmittel auf Monoethylenglykol- oder
Propylenglykolbasis verwendet werden.
Die Wärmequellenanlage ist zu entlüften und auf Dichtheit zu
prüfen.
ACHTUNG!
! ! ! ! !
Die Sole muss mindestens zu 25 % aus einem Frostschutz auf
Monoethylenglykol- oder Propylenglykolbasis bestehen und
ist vor dem Befüllen zu mischen.
HINWEIS
Im Wärmequellenkreis
Luftabscheider (Mikroluftblasenabscheider)
vorzusehen.
DE-6
der Wärmepumpe ist der
zu montieren, um den
ist ein geeigneter
bauseits
452237.66.54a · FD 0110
7.4 Temperaturfühler
Folgende Temperaturfühler sind bereits eingebaut bzw. müs-
sen zusätzlich montiert werden:
Außentemperatur (R1) beigelegt (NTC-2)

Rücklauftemperatur Heizkreis (R2) eingebaut (NTC-10)

Rücklauftemperatur Primärkreis (R24) eingebaut (NTC-10)

Vorlauftemperatur Heizkreis (R9) eingebaut (NTC-10)

Vorlauftemperatur Primärkreis (R6) eingebaut (NTC-10)


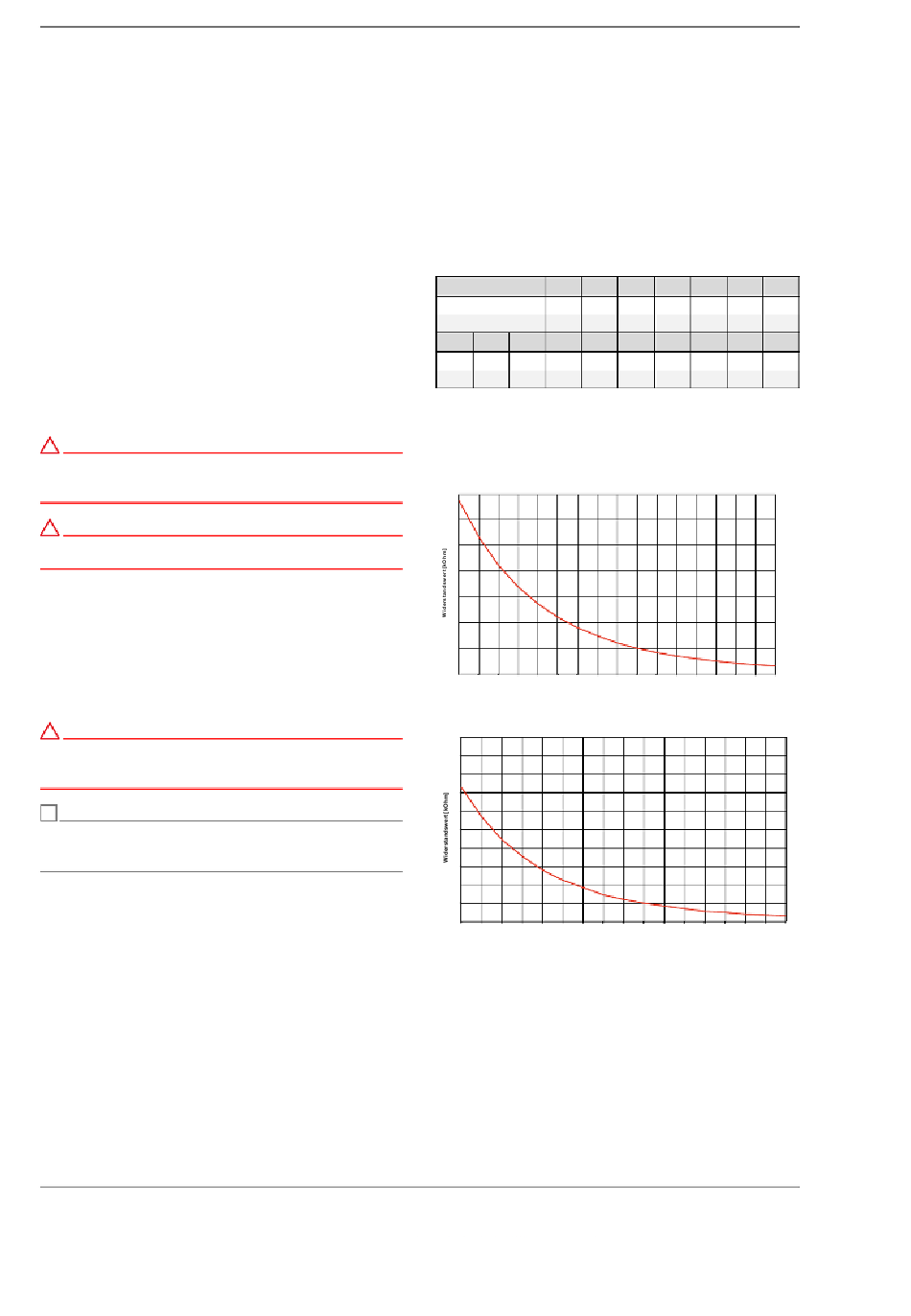

7.4.1 Fühlerkennlinien
-20 -15
Temperatur in °C
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
Die an den Wärmepumpenmanager anzuschließenden Tempe-
raturfühler müssen der in Abb. 7.2 auf S. 6 gezeigten Fühler-
kennlinie entsprechen. Einzige Ausnahme ist der im Lieferum-
fang der Wärmepumpe befindliche Außentemperaturfühler
(siehe Abb. 7.3 auf S. 6)
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10 15
Außentemperatur [°C]
Abb. 7.2:Fühlerkennlinie NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10 15
Außentemperatur [°C]
Abb. 7.3:Fühlerkennlinie NTC-2 nach DIN 44574 Außentemperaturfühler
SI 35TUR
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
40 45 50 55 60
1,1 1,0 0,8 0,7 0,6
5,9 5,0 4,2 3,6 3,1
20 25 30 35 40 45 50 55 60
20 25 30 35 40 45 50 55 60
