Allgemeine Reglerfunktionen einstellen

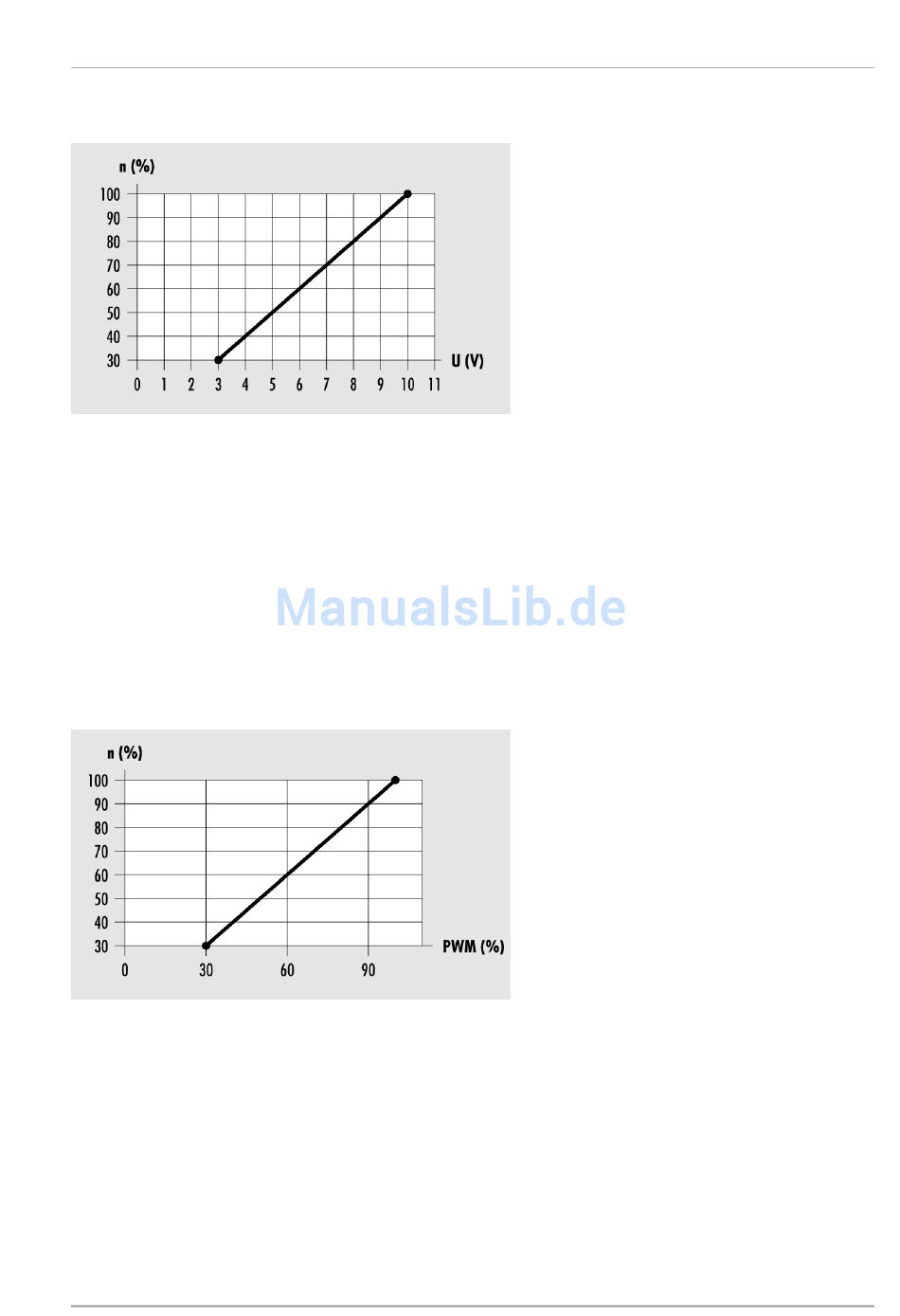

Das folgende Diagramm zeigt die Leistungskurve für Pumpensteuerung mit Analogsignal.
n (%) – Pumpenleistung
U (V) – Ausgangsspannung
HE-Pumpen mit PWM-Signal steuern
Bei der Pumpensteuerung mit PWM-Signal gibt der Regler an den Klemmen DO1 – DO4
ein PWM-Signal (Pulsweitenmodulations-Signal) aus. Das PWM-Signal kann normal (nicht
invertiert) oder invertiert ausgegeben werden.
Bei der Pumpensteuerung mit nicht-invertiertem PWM-Signal entspricht die Solldrehzahl
der Pumpe (0–100 %) dem PWM-Signal (0–100 %). Das folgende Diagramm zeigt die
Leistungskurve für Pumpensteuerung mit nicht invertiertem PWM-Signal.
n (%) – Solldrehzahl der Pumpe
PWM (%) – nicht invertiertes PWM-Signal
Bei der Pumpensteuerung mit invertiertem PWM-Signal entspricht die Solldrehzahl der
Pumpe (0–100 %) dem PWM-Signal (100–0 %). Das folgende Diagramm zeigt die
Leistungskurve für Pumpensteuerung mit invertiertem PWM-Signal bei minimaler
Pumpenleistung von 30 %.
