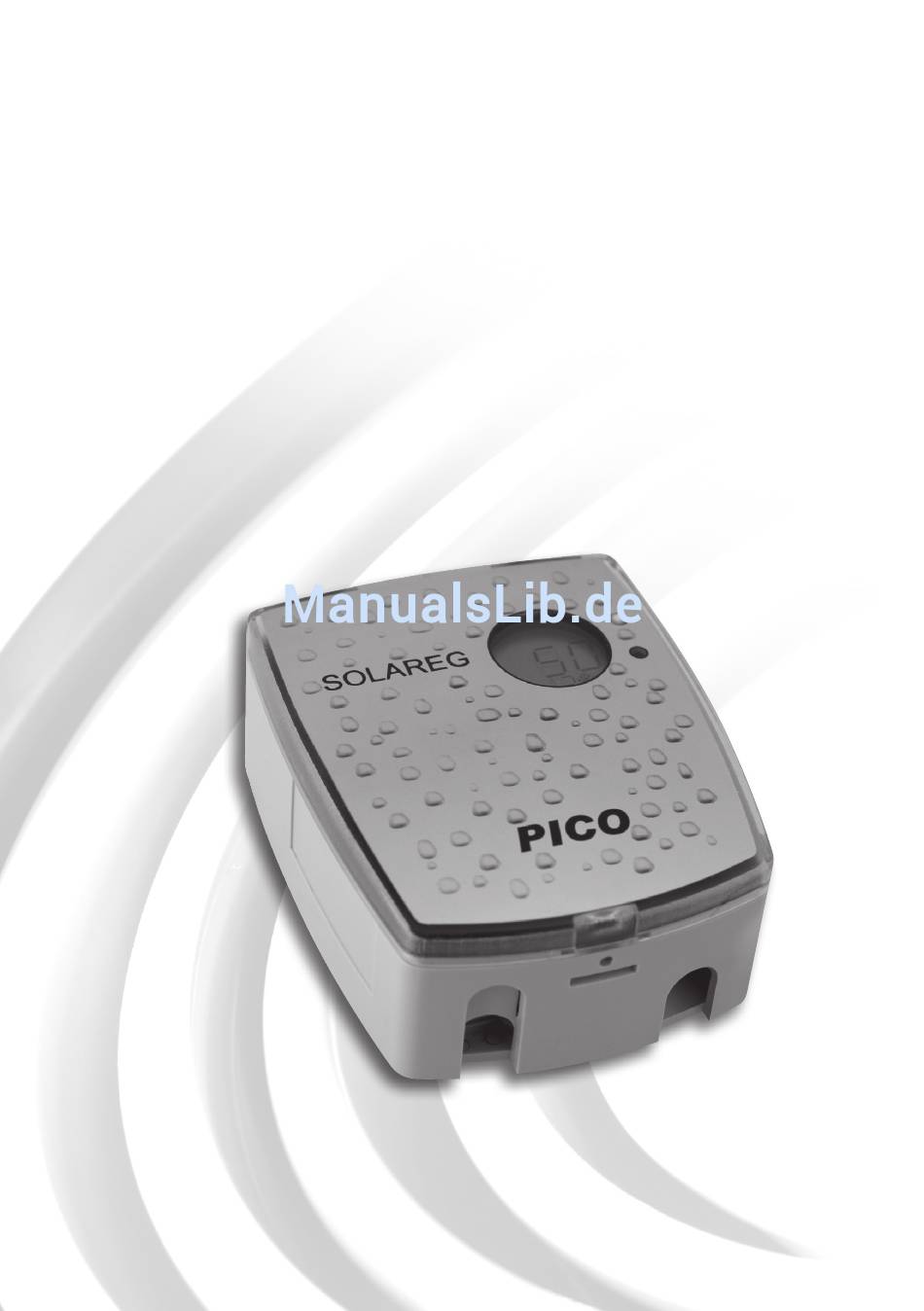

- Seite 1 Betriebsanleitung Solareg PICO 600 Mikrocontrollergesteuerte Temperaturdifferenzregler für thermische Solaranlagen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erläuterung der Einsatzgebiet / Merkmale des Gerätes Grafiksymbole 1.1 Einsatzgebiet 1.2 Gerätemerkmale Achtung! Sicherheitshinweise Symbol weist auf Gerätemontage mögliche Gefahren 3.1 Öffnen des Gerätes und Fehler hin 3.2 Wandmontage Achtung 230V~ 3.3 Anschlüsse Spannung! 3.4 Anschluss Temperaturfühler Symbol weist auf Kurzbezeichnungen und Bedienung Gefahren durch 4.1 Displayaufbau... -
Seite 3: Einsatzgebiet / Merkmale Des Gerätes
Einsatzgebiet / Merkmale des Gerätes 1.1 Einsatzgebiet Die Regler SOLAREG PICO 600 sind leistungsstarke, mikroprozes sorgesteuerte Re- gelgeräte zur Funktionssteuerung von solarthermischen Anlagen. SOLAREG PICO regelt Solaranlagen mit einem Kollektorfeld und einem Speicher. Die Regler sind für den Einsatz in trockenen Räumen, im Wohn-, Geschäfts- sowie Gewerbebe- reich vorgesehen. -
Seite 4: Gerätemontage
Kontakte benötigt, steht dafür entsprechendes Zubehör zur Verfü- gung 3.4 Anschluss Temperaturfühler Die Geräte SOLAREG PICO 600 arbeiten mit präzisen Platin-Temperatur fühlern vom Typ PT1000. Es sind 2 Fühler notwendig. Montage / Verkabelung der Temperaturfühler: ■ Montieren Sie die Fühler am Kollektor und Speicher. Achten Sie dabei auf gu- ten Temperaturübergang und verwenden Sie gegebenenfalls Wärmeleitpaste. -
Seite 5: Kurzbezeichnungen Und Bedienung
Kurzbezeichnungen und Bedienung 4.1 Displayaufbau Gesamtdisplay Im realen Betrieb erscheint – je nach Menüposition – nur eine Auswahl dieser Nachfolgend sind alle Symbole. möglichen Displaysymbole dargestellt. ◂ Aktives Menü in Menüebene stopstart ◂ Zuordnung der aktuelle Anzeige dTminmax ◂ Aktuelle Messwerte, Zeiten oder Regelzustände: hier 60,5C°. -
Seite 6: Menüstruktur
Menüstruktur 5.1 Menü „Info“ Die Anzahl der ange- Im Menü Info werden die nachfolgenden Mess-und Ertragswerte angezeigt: zeigten Werte hängt von den aktivierten Zusatzfunkti- Anzeige Rücksetzen Bedeutung onen ab. z.B. möglich 75 °C Anzeige aktuelle Kollektortemperatur nein 52 °C Anzeige aktuelle Temperatur Speicher nein 5.2 Menü... -
Seite 7: Anlagenschema
Anlagenschema 1 Kollektor, 1 Speicher Schalterposition: Temp.-diff.-regelung: alle=aus 230-Anschlüsse Heizen: 1=on Kühlen: 1 und 3=on Phase Netz Frostschutz: 2=on Neutralleiter - Netz und Ausgänge Drehzahlregelung: 4=on Solarkreispumpe (Schaltausgang 1) Fühleranschlüsse Kollektorfühler Speicher unten... -
Seite 8: Regelfunktionen
Regelfunktionen 7.1 Allgemeine Regelfunktionen 7.1.1 Temperaturdifferenzregelung Der Regler vergleicht die Temperaturen der verschiedenen Messstellen und führt eine optimale Beladung des Speichers durch. Wenn die Kollektortemperatur größer als die Speichertemperatur ist, wird die Solarkreispumpe eingeschaltet. Überwachungs- und Schutzfunktionen ermöglichen einen sicheren Betrieb. 7.1.2 Thermostat - Kühlen Überschreitet die gemessene Temperatur den Sollwert wird der Ausgang A1 ein-... -
Seite 9: Anlagenüberwachung
Anlagenüberwachung 8.1 Fühlerüberwachung Die angeschlossenen Fühler und Fühlerleitungen werden auf Unterbrechung und Kurzschluss überwacht. Fehler werden mit der roten LED und im Display ange- zeigt (s. Tabelle unter 9.1). 8.2 Durchflussüberwachung Die Regler sind so programmiert, dass ein gestörter Durchfluss, z.B. wegen Pum- penfehler oder Dampf in der Anlage, als Information angezeigt wird. -
Seite 10: Störungen Ohne Fehlermeldung
9.2 Störungen ohne Fehlermeldung Fehler, die die 230V/AC – Netzspannung betref- Störungen und Fehlfunktionen, die nicht angezeigt werden, können Sie anhand fen, dürfen ausschließlich vom der nachfolgenden Tabelle prüfen und mögliche Ursachen und deren Fehlerquel- Fachmann behoben werden! le ermitteln. Ist anhand der Beschreibung die Störungsbehebung nicht möglich, müssen Sie sich an den Lieferanten bzw. -
Seite 11: Technische Daten Solareg
10 Technische Daten SOLAREG Gehäuse Änderungen im Sinne des 100% recyclingfähiges ABS-Gehäuse für technischen Fortschrittes Material Wandmontage vorbehalten! Maße L x B x T in mm, Gewicht 95 x 75 x 50; ca. 130 g IP20 nach DIN 40050, IEC 529, VDE 0470, Schutzart EN 60529 Elektrische Werte... -
Seite 12: Garantiebestimmungen
/ Einstell- oder Anlagenfehler vorliegen. Weiterhin sind die Anschlüsse von Pumpe und Temperaturfühlern zu überprüfen. Die PROZEDA GmbH leistet nach folgenden Bestimmungen Gewähr für die Dauer von 24 Monaten ab dem Kaufdatum. a) Die Gewährleistung greift bei Vorliegen eines Sachmangels der Kaufsache ein.
