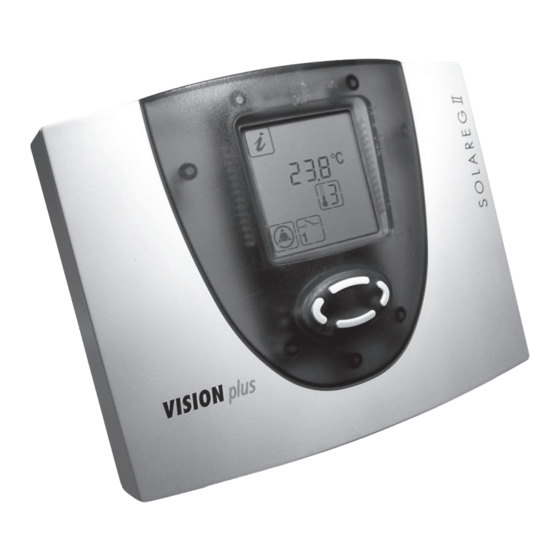

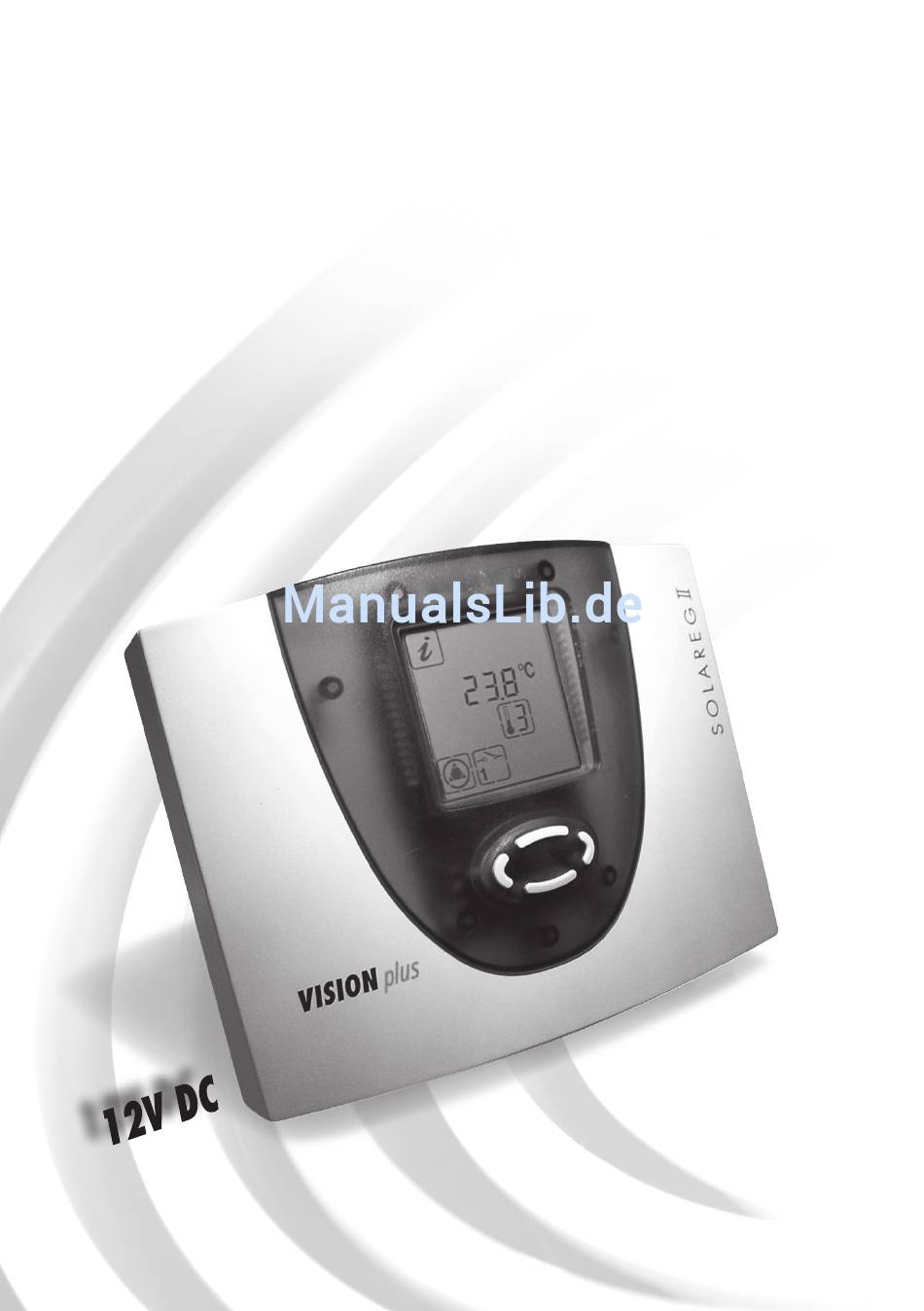

- Seite 1 Betriebsanleitung Solareg II VISION plus Mikrocontrollergesteuerte Temperaturdifferenzregler für thermische Solaranlagen...
-
Seite 2: Inhaltsverzeichnis
Erläuterung der Inhalt Grafiksymbole Einsatzgebiet / Merkmale des Gerätes 1.1 Einsatzgebiet Achtung! 1.2 Gerätemerkmale Symbol weist auf Sicherheitshinweise mögliche Gefahren Gerätemontage und Fehler hin 3.1 Öffnen des Gerätes Aufzählung 3.2 Wandmontage 3.3 Anschlüsse 3.4 Anschluss Temperaturfühler Bitte beachten! Kurzbezeichnungen und Bedienung Information für 4.1 Displayaufbau die Handhabung /... -
Seite 3: Einsatzgebiet / Merkmale Des Gerätes
Einsatzgebiet / Merkmale des Gerätes 1.1 Einsatzgebiet Die Regler SOLAREG II VISIONplus DC sind leistungsstarke mikroprozes- sorgesteuerte Regelgeräte zur Funktionssteuerung von solarthermischen Anla- gen. SOLAREG II VISIONplus DC regelt perfekt Solaranlagen mit bis zu zwei Kollek- toren oder zwei Speichern und ist für zahlreiche Anlagentypen einsetzbar. Der Regler ist ausschließlich für den Gleichstrombetrieb bei 12V Systemspannung geeignet. -
Seite 4: Gerätemontage
Gerätemontage Der Regler darf nur in trockenen, nicht explosi- 3.1 Öffnen des Gerätes onsgefährdeten Räumen installiert werden. Eine Montage Das Gehäuseoberteil ist über zwei Rastungen mit dem Unterteil verriegelt. Durch auf brennbarem Untergrund ist ziehen an den Seitenteilen (Laschen) des Gehäuseoberteils (siehe Bild) kann nicht zulässig dieses entriegelt und nach oben bis zur Rastung aufgeklappt werden. -
Seite 5: Anschlüsse
3.3 Anschlüsse Für die 12V-Anschlüsse müssen Sie folgende Punkte beachten: ◼ Als Akkutyp muss vorzugsweise ein Bleigelakku eingesetzt werden. Andere Akkutypen nur unter Beachtung der Ladeendspannung. In die Batteriezulei- tung muss eine Sicherung entsprechend dem Leitungsquerschnitt gesetzt werden. ◼ Die Regler sind für den Betrieb am 12V DC bestimmt. Die anzu schlie ßenden Pumpen und Ventile müssen für diese Spannung ausgelegt sein! ◼... -
Seite 6: Kurzbezeichnungen Und Bedienung
Kurzbezeichnungen und Bedienung 4.1 Displayaufbau Gesamtdisplay Im realen Betrieb erscheint – je nach Menüposition – nur eine Auswahl dieser Nachfolgend sind alle Symbole. möglichen Displaysymbole dargestellt. ◂ Aktives Menü in Menüebene ◂ Zuordnung der aktuelle Anzeige dTmin max start stop ◂... -
Seite 7: Menüstruktur
Menüstruktur 5.1 Menü „Info“ Die Anzahl der ange- Im Menü Info werden die nachfolgenden Mess-und Ertragswerte angezeigt: zeigten Werte hängt von den aktivierten Zusatzfunkti- Anzeige Rücksetzen Bedeutung onen ab. z.B. möglich 75 °C Anzeige aktuelle Kollektortemperatur (1/2) nein Anzeige minimale Kollektor temperatur 12 °C (1/2) Rücksetzbar auf aktuelle Temperatur Anzeige maximale Kollektor temperatur... -
Seite 8: Bedeutung
Anzeige Werte- Typ. Ein- Aktuelle Bedeutung z.B. Bereich stellung Einstellung Hysterese der Funktionen Hei- 1 – 30K 10 K zen / Kühlen Differenzregler: Maximaltempera- 15 – 95°C 65°C 65 °C tur der Wärmeab- nehmer Tmax Temperaturdiffe- renzregler: Mini- maltemperatur 0 – 95°C 15°C 15 °C des Wärmequelle... -
Seite 9: Menü „Grundeinstellung
5.4 Menü „Grundeinstellung“ Einstellungen und Verän- Im Menü Grundeinstellung werden die Hydraulikschemen und Zusatzfunktionen derungen in diesem Menü angezeigt.Einstellungen dürfen nur vom Fachhandwerker verändert werden. Das dürfen nur vom Fachhandwerker Editieren im Menü kann nur gestartet werden: vorgenommen werden. Falsche a) innerhalb einer Minute nach dem Einschalten des Gerätes Einstellungen können die Funktion der Solaranlage beeinträchtigen... -
Seite 10: Werte-Werksein- Bereich Stellung
Anzeige Werte- Werksein- Aktuelle Bedeutung bereich stellung Einstellung Zeile Wert 0 = keine Potentialfreier Wechsel- 1 = mit A1 kontakt - Ausgangskop- 2 = mit A2 pelung 3 = mit A3 Energieertragsmessung (Glykoltypenauswahl) Anro Tyfocor L5.5 Ilexan E, Glythermin Dowcal 10 Antifrogen L Dowcal 20 Antifrogen N... -
Seite 11: Anlagenschemen
Anlagenschemen 6.1 Schema 0: 1 Kollektor, 1 Speicher A3 A2 A1 M0 B S7 S1 S2 S3 S4 S5 S6 12V-Anschlüsse Massepotential immer Batterie+ an der vorderen Klem- Modul+ menreihe: Masse Solarkreispumpe (Schaltausgang 1) Keine Funktion Freier Regler (Schaltausgang 3) Potentialfrei Fühleranschlüsse Kollektorfühler... - Seite 12 6.2 Schema 1: 1 Kollektor, 2 Speicher, Pumpe-Ventil Typ1: Ein Kollektor, zwei Speicher mit Dreiwegeventil: ◼ A2 = Aus: Das Ventil muss die Verbindung zwischen Kollektor und Speicher 1 herstellen. Hinweise zur Installati- on von Typ 1 und Typ 3 mit Dreiwegeventil:Die angege- benen Hydraulikschemata sind Vorschläge.
-
Seite 13: Schema 2: 1 Kollektor, 2 Speicher Mit 2 Pumpen
6.3 Schema 2: 1 Kollektor, 2 Speicher mit 2 Pumpen Alternativschema: A3 A2 A1 M0 B S7 S1 S2 S3 S4 S5 S6 12V-Anschlüsse Massepotential immer Batterie+ an der vorderen Klem- Modul+ menreihe: Masse Solarkreispumpe (Schaltausgang 1) Pumpe (Schaltausgang 2) Freier Regler (Schaltausgang 3) Potentialfrei Fühleranschlüsse... - Seite 14 6.2 Schema 3: 2 Kollektoren, 1 Speicher, Pumpe-Ventil Typ 3: Zwei Kollektoren ein Speicher mit Drei- wegeventil: ◼ A2 = Aus: Das Ventil muss die Verbindung zwischen Kollektor1 und Spei- cher herstellen. Hinweise zur Installati- on von Typ 1 und Typ 3 mit Dreiwegeventil:Die angege- benen Hydraulikschemata sind Vorschläge.
-
Seite 15: Schema 4: 2 Kollektoren, 1 Speicher Mit 2 Pumpen
6.5 Schema 4: 2 Kollektoren, 1 Speicher mit 2 Pumpen A3 A2 A1 M0 B S7 S1 S2 S3 S4 S5 S6 12V-Anschlüsse Massepotential immer Batterie+ an der vorderen Klem- Modul+ menreihe: Masse Solarkreispumpe (Schaltausgang 1) Solarkreispumpe (Schaltausgang 2) Freier Regler (Schaltausgang 3) Potentialfrei Fühleranschlüsse Kollektorfeld 1... -
Seite 16: Schema 5: 1 Kollektor, 1 Wärmetauscher, 1 Speicher Mit 2 Pumpen
6.6 Schema 5: 1 Kollektor, 1 Wärmetauscher, 1 Speicher mit 2 Pumpen A3 A2 A1 M0 B S7 S1 S2 S3 S4 S5 S6 12V-Anschlüsse Massepotential immer Batterie+ an der vorderen Klem- Modul+ menreihe: Masse Solarkreispumpe-Primärkreis (Schaltausgang 1) Pumpe-Sekundärkreis (Schaltausgang 2) Freier Regler (Schaltausgang 3) Potentialfrei Fühleranschlüsse... -
Seite 17: Regelfunktionen
Regelfunktionen 7.1 Allgemeine Regelfunktionen Der Regler vergleicht die Temperaturen der verschiedenen Messstellen und führt eine optimale Beladung der Speicher durch. Wenn die Kollektortemperatur grö- ßer als die Speichertemperatur ist wird die Solarkreispumpe eingeschaltet. Über- wachungs- und Schutzfunktionen ermöglichen einen sicheren Betrieb. 7.1.1 Zweispeichersysteme (Schema 1 und 2) Zweispeichersysteme können zum Beispiel sein: ◼... -
Seite 18: Freier Regler
7.1.3 Freier Regler Die Funktion liegt auf dem Ausgang 3 und kann mit folgeden Funktionen belegt werden. ◼ Kühlen ◼ Heizen ◼ Differenzregler Der Temperaturfühler für die Temperaturquelle kann frei gewählt werden. Kühlen Überschreitet die gemessene Temperatur den Sollwert wird der Ausgang A3 ein- geschaltet bis die gemessene Temperatur den Sollwert -Hysterese unterschreitet. - Seite 19 Menü „Programmieren“ Anzeige Bedeutung Werte- Typische bereich Einstellung Einschalttemperatur der 20 – 90°C 40°C min 40 °C Funktion Heizen Hysterese der Funktion Heizen 1 – 30K dT 10 K min 0:00 Zeitfenster 1(2,3): 0:00 – 23:59 0:00 1(2,3) Start max 23:59 Zeitfenster 1(2,3): 0:00 –...
-
Seite 20: Röhrenkollektor- Oder Startfunktion
7.1.4 Röhrenkollektor- oder Startfunktion Ist die Funktion aktiv wird unabhängig von der tatsächlichen Kollektortemperatur die Solarkreispumpe über ein Zeitfenster gestartet. Damit gelangt das Medium an die Messstelle für die Kollektortemperatur. Menü „Grundeinstellung“ Einstellungen und Verän- derungen in diesem Menü Anzeige Bedeutung Werte- Werks-... -
Seite 21: Anlagenschutz
7.2.3 Anlagenschutz Zum Schutz der Komponenten wird die Solarkreispumpe abgeschaltet wenn die Kollektorschutztemperatur (siehe 7.2.2) um 10K überschritten wird. Fällt die Temperatur unter die Kollektorschutztemperatur wird die Solarkreispum- pe eingeschaltet. Die Funktion ist immer aktiv. 7.2.4 Frostschutz Die Funktion muss dann aktiviert werden wenn Wasser oder Glykolgemisch einfrieren kann. -
Seite 22: Betrieb Mit Akku
7.3.3 Betrieb mit Akku Wird ein Akku angeschlossen, schaltet der Regler automatisch auf „Akkubetrieb“ um und der Akku wird über das angeschlossene Modul geladen. Der Akku wird gegen Überladung geschützt, d.h. steigt die Betriebsspannung über 14,2 V wird die Modulleistung elektronisch verringert.. Der Akku wird auch gegen Tiefentladung geschützt. -
Seite 23: Anlagenüberwachung
Anlagenüberwachung Bei Auftreten eines Fehlers wird grundsätzlich das blinkende - Symbol ange- zeigt. 8.1 Fühlerüberwachung Die angeschlossenen Fühler und Fühlerleitungen werden auf Unterbrechung und Kurzschluss überwacht. Fehler werden durch das - Symbol angezeigt. Durch Auf- oder Abblättern im Info-Menü finden Sie die Fehlerquelle. 8.2 Durchflussüberwachung Die Regler sind so programmiert, dass ein gestörter Durchfluss, z.B. -
Seite 24: Behebung Von Störungen
Behebung von Störungen Bei Anlagenstörungen müssen grundsätzlich zwei Kategorien unterschieden werden: ◼ Störungen, die vom Regler selbst erkannt werden und deshalb gemeldet werden können ◼ Störungen, die nicht vom Regler gemeldet werden können 9.1 Störungen mit Fehlermeldung Fehlerdarstellung mögliche Ursachen Maßnahmen in der Anzeige ◼... -
Seite 25: Störungen Ohne Fehlermeldung
9.2 Störungen ohne Fehlermeldung Fehler, die die 230V/AC – Netzspannung betref- Störungen und Fehlfunktionen, die nicht angezeigt werden, können Sie anhand fen, dürfen ausschließlich vom der nachfolgenden Tabelle prüfen und mögliche Ursachen und deren Fehlerquel- Fachmann behoben werden! le ermitteln. Ist anhand der Beschreibung die Störungsbehebung nicht möglich, müssen Sie sich an den Lieferanten bzw. -
Seite 26: Technische Daten Solareg Ii
10 Technische Daten SOLAREG II Gehäuse Änderungen im Sinne des 100% recyclingfähiges ABS-Gehäuse für technischen Fortschrittes Material Wandmontage vorbehalten! Maße L x B x T in mm, Gewicht 175 x 134 x 56; ca. 360 g Schutzart IP20 nach DIN 40050 Elektrische Werte Betriebsspannung DC 12 Volt... -
Seite 27: Garantiebestimmungen
/ Einstell- oder Anlagenfehler vorliegen. Weiterhin sind die Anschlüsse von Pumpe und Temperaturfühlern zu überprüfen. Die PROZEDA GmbH leistet nach folgenden Bestimmungen Gewähr für die Dauer von 24 Monaten ab dem Kaufdatum. a) Die Gewährleistung greift bei Vorliegen eines Sachmangels der Kaufsache ein. - Seite 28 Bedienungsanleitung für SOLAREG II VISION PLUS DC 1316BED050-21A-E, Stand 07/2010...
