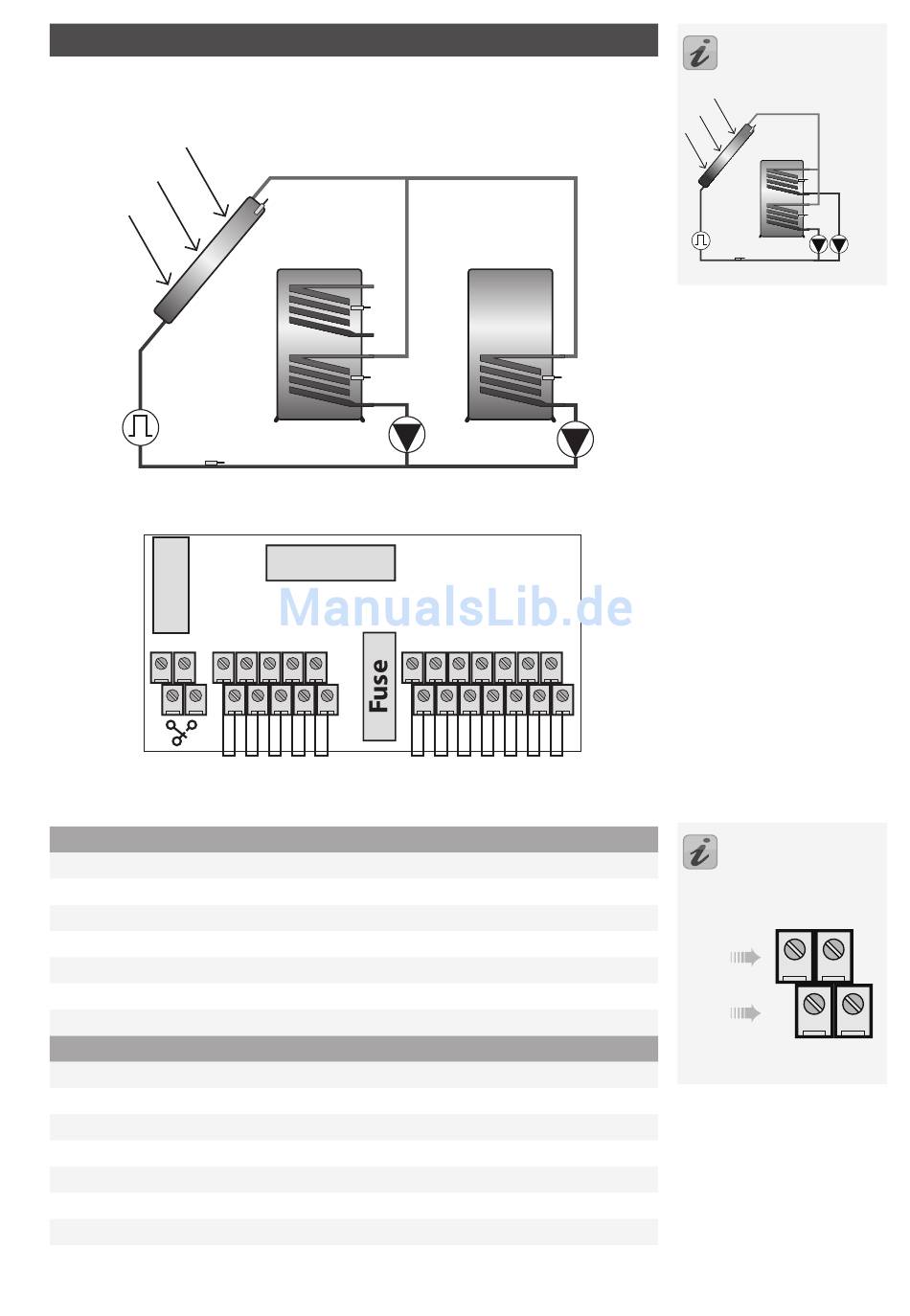

6.3 Schema 2: 1 Kollektor, 2 Speicher mit 2 Pumpen
S7
S4
A4
A3 A2 A1 M0 B
12V-Anschlüsse
B
Batterie+
MO
Modul+
M
Masse
A1
Solarkreispumpe (Schaltausgang 1)
A2
Pumpe (Schaltausgang 2)
A3
Freier Regler (Schaltausgang 3)
A4
Potentialfrei
Fühleranschlüsse
S1
Kollektorfühler
S2
Speicher 1 unten
S3
Speicher 2 unten
S4
Kollektor - Rücklauf
S5
Optional: Kühlen od. Heizen od. Temp.differenzregler
S6
Option: Freier Regler; sonst Temperaturanzeige
S7
Option: Durchflusszähler
S1
1
S5
S2
A1
S7 S1 S2 S3 S4 S5 S6
2
S3
A2
Alternativschema:
S1
1
S3
S2
S7
S4
A1
A2
Massepotential immer
an der vorderen Klem-
menreihe:
+
M
13
