Bortskaffelse

Inden en defekt fjernbetjening bortskaffes, skal batterierne
tages ud og bortskaffes på en miljørigtig måde.
Anlægget skal bortskaffes i overensstemmelse med de admi-
nistrative bestemmelser i det pågældende anvendelsesland.
De nationale forskrifter og love (i Tyskland f.eks. bestemmel-
serne om udrangerede køretøjer) skal overholdes.

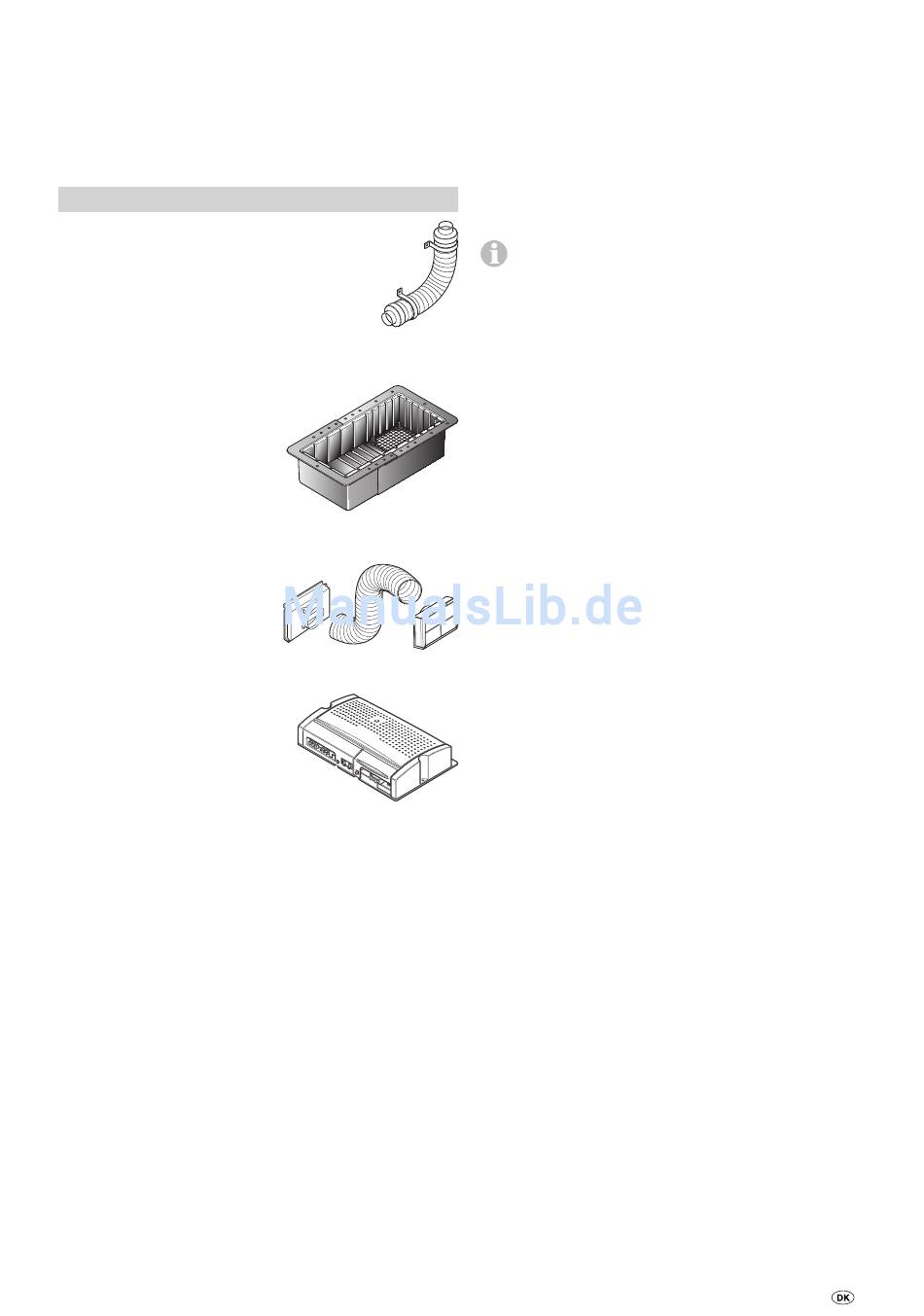

Tilbehør
Lyddæmper til montering i kold-
luftrøret, til ekstra lyddæmpning
i opholdsrummet
(art.-nr. 40040-60100).
Udblæsningskanal til ekstra støj-
reduktion uden for opholdsrum-
met. Montering under køretøjet
(art.-nr. 40040-32500).
Den fleksible rumluftindsugning
muliggør montering af klimasy-
stemet i rum, der er afskærmet
fra kabinen (f.eks. dobbelt gulv
eller integreret garage), og forhin-
drer indsugning af forurenet luft
(art.-nr. 40090-59100).
Omformer TG 1000 sinus til drift
af Saphir compact med 230 V ~
fra 12 V batterinettet
(art.-nr. 40090-81000).
De nødvendige kabelsæt til drift
med klimasystemet skal bestilles
med.
Drift med klimasystemet Saphir compact
med omformer TG 1000 sinus
Til elektrisk tilslutning af omformeren (art.-nr. 40090-81000)
kræves ElektrikSet (art.-nr. 40090-23100) samt KlimaSet
(art.-nr. 40090-25900). Et tilslutningsskema og en beskrivelse
af tilslutningen er vedlagt det pågældende sæt.
Driftsmodi for omformer TG 1000 sinus med
klimasystemet Saphir compact
Omformeren styres af klimaelektronikken efter tilkobling
af klimasystemet. Klimasystemet kontrollerer i korte
intervaller tilstandene for omformeren og den tilsluttede elek-
triske forsyning (D+ for generatoren, starter-, ekstrabatteri og
det lokale net).
Fig. 7 Hvis klimasystemet Saphir compact drives med
omformer TG 1000 sinus, er der mulighed for følgende
driftstilstande:

Driftstilstand 1

via ekstrabatteriet med 12 V
(køretøjsmotor fra, D+ for generatoren er 0 V).
Tænd klimasystemet Saphir compact via fjernbetjeningen.
Fig. 8 – Hvis spændingen for ekstrabatteriet ved tilkoblingen ligger
over 12 V, startes klimasystemet Saphir compact.
Der er kun mulighed for ventilatordrift cirkulationsluft
med blæsertrinnene lavt og højt.
– Hvis ekstrabatteriets spænding ligger under 12 V lyser den
røde LED på IR-modtageren. Klimasystemet starter ikke.
En nulstilling sker via frakobling af klimasystemet.
Fig. 9
– Først efter opladning af ekstrabatteriet (via 12 V) kan klima-
systemet med omformeren atter tilkobles via fjernbetjenin-
gen (der sker ingen automatisk genstart).
– Hvis ekstrabatteriets spænding under driften af klimasy-
stemet falder til under 10,8 V, så frakobler klimasystemet
med omformer helt, for ikke at aflade batteriet yderlige-
re. På IR-modtageren lyser derfor ingen rød LED som
fejlmeddelelse.
Fig. 10
Først efter opladning af ekstrabatteriet (via 12 V) kan klima-
systemet med omformeren atter tilkobles via fjernbetjenin-
gen (der sker ingen automatisk genstart).
Klimasystemet kører videre og omformeren frakobler, når der
tilsluttes netspænding (tilslutning a – til indgangsspænding fra
det lokale net, se »Driftstilstand 3«).

Driftstilstand 2

via generatoren med 12 V
(køretøjsmotor kører, generator leverer D+ = 12 V)
Ekstra- og starterbatteri er koblet parallelt via afskærings-
relæet. Relæet aktiveres vha. D+ fra generatoren (eller
D+ reserve).
Tænd klimasystemet Saphir compact via fjernbetjeningen.
– Hvis spændingen for ekstrabatteriet ved tilkoblingen ligger
over 12 V, startes klimasystemet Saphir compact.
Driften af klimasystemet er muligt i fuldt omfang.
– Hvis klimasystemet kører og køretøjet så slukkes, skiftes der
efter fornyet start af køretøjet om på det trin, der er indstillet
på fjernbetjeningen. Omskiftningen styres via D+ signalet.
