P
-MIG: MIG/MAG-P
ULS
In dieser Betriebsart wird der programmgesteuerte Pulsgenerator aktiviert, der für alle
voreinstellbaren Materialsorten ein weitgehend kurzschluss- und somit spritzerfreies
Schweißen ermöglicht. Die vielfältigen Parameter für das Schweißen mit Impulslichtbogen
sind bereits in der Datenbasis der Maschine hinterlegt, so dass lediglich Materialdicke bzw.
gewünschte Stromstärke mit R1 vorgewählt werden müssen. Individuelle Korrekturen sind
mittels der beiden Regler R2 und R3 möglich.

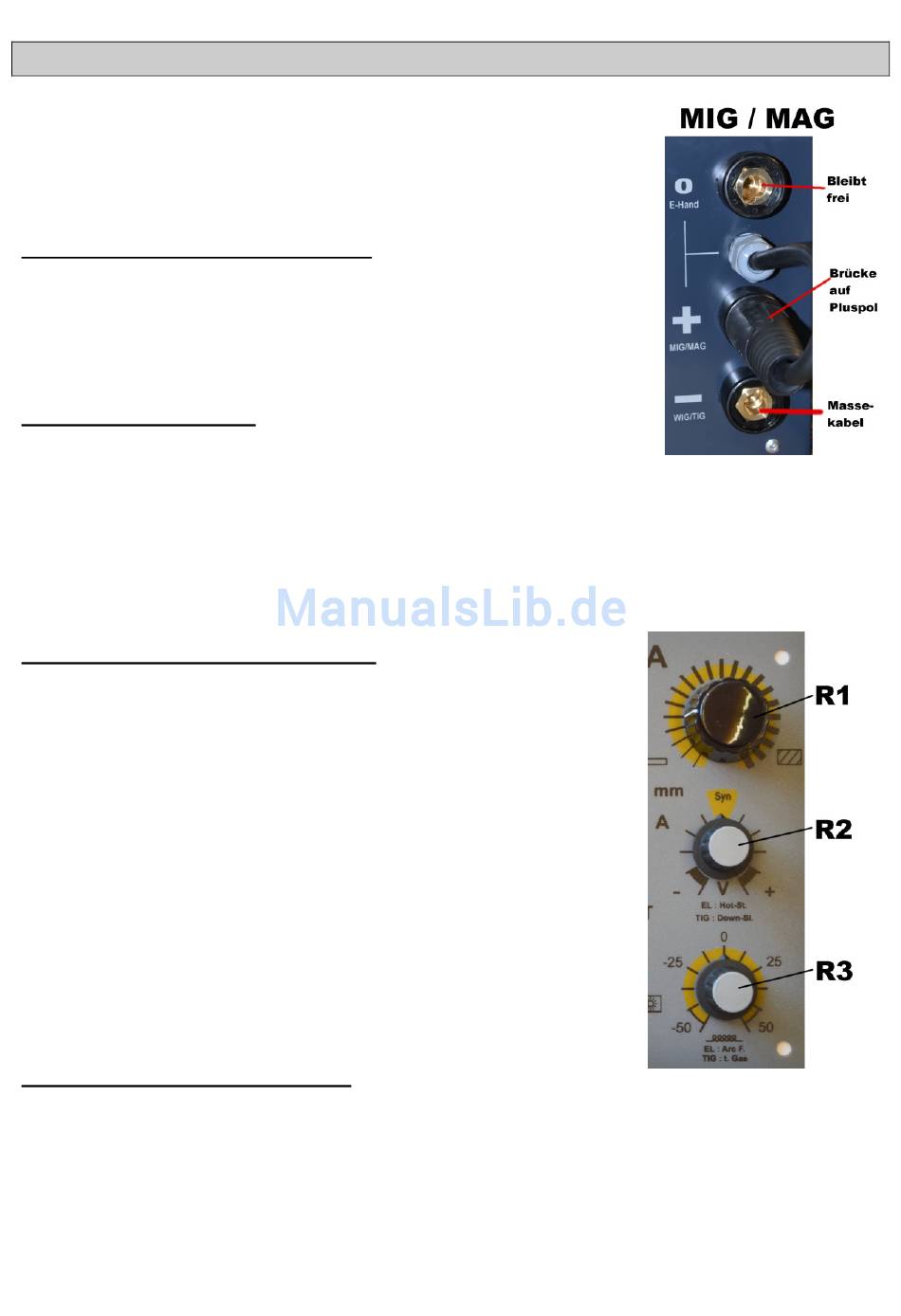

WICHTIG: Achten Sie auf korrekten Anschluss:
MIG/MAG-Brenner am Zentralanschluss anschließen.
•
Brücke auf Pluspol (+) anschließen
•
Werkstückzuleitung (Massekabel) auf Minuspol (-)
Achtung: die Verwendung von „gaslos" verschweißten Fülldraht (FCW) ist im Pulsmodus
NICHT möglich!
Einstellung Energie R1
Die Energie des Schweißlichtbogens und somit auch die empfohlene Materialdicke wird mit
R1 eingestellt. Im Pulsmodus blinkt der Dezimalpunkt des Displays. Es können folgende
Vorschauwerte anzeigt werden:
Stromanzeige* (Leuchte „A" an) – wählen Sie mit R1 einen gewünschten Stromwert vor.
•
Materialdicke* (Leuchte „mm" an) – wählen Sie mit R1 eine gewünschte Materialdicke vor
•
Die Anzeige der Vorschau kann mit T1 ausgewählt werden
Anmerkung: bei Stromstärke und Materialdicke wird im Vorschaumodus ein Schätzwert angezeigt, Tatsächliche Werte
•
können nach Anwendungsfall von dieser Schätzung abweichen.
Einstellung Lichtbogenlänge an R2
Mit R2 kann die Lichtbogenlänge korrigiert werden. Belassen Sie diesen Regler im
Normalfall in der Mitte (Syn = synergische Einstellung) um die Parameter des mit S2
gewählten Materialprogramms zu verwenden.
Je nach Schweißlage und –position kann eine Korrektur der Lichtbogenlänge nötig sein.
Drehen Sie R2 nach links in Richtung Minus (-) um den
-
verkürzen
Drehen Sie R2 nach rechts in Richtung Plus (+) um den
-
verlängern
Sobald R2 betätigt wird, ändert sich die Anzeige im Display. Bei allen
Materialprogrammen wird ein Skalenwert von –6,0 bis +6,0 angezeigt, der die relative
Änderung der Lichtbogenlänge gegenüber der programmierten Stellung veranschaulicht.
Beachten Sie: Wird die Lichtbogenlänge zu kurz eingestellt, können Kurzschlüsse des
Drahtendes mit dem Werkstück auftreten. In diesem Fall Lichtbogenlänge etwas in
Richtung PLUS (+) stellen.
Einstellung Pulskorrektur an R3
Beim Pulsschweißen wird mit R3 die Pulsenergie verändert:
-
Einstellung „0" vermindert die Energie des Pulsstromes
-
Einstellung „50" benutzt den vorprogrammierten Pulsstrom
-
Einstellung „100" erzeugt einen härteren Lichtbogen mit hohem Pulsanteil.
Beachten Sie: Sollten kleintropfige Spritzer auftreten, vermindern Sie die Pulsenergie etwas. Treten große Tropfen am
Drahtende auf, erhöhen Sie die Pulsenergie etwas. Sollte der Lichtbogen im unteren Energiebereich abreißen, erhöhen Sie die
Pulsenergie leicht.
8
ULSSCHWEISSEN
Lichtbogen zu
Lichtbogen zu
